Abrazadera de puesta a tierra para sistemas de montaje FV
Código 5051520 | EAN 4012197368715
- Descripción de producto
-
Descripción de productoAbrazadera de puesta a tierra premontada para integrar los sistemas de montaje FV en la compensación de potencial. Apta para integrar sistemas de montaje FV en un sistema externo de protección contra el rayo.
• Capacidad de carga de corriente de rayo hasta 100 kA (10/350)
• Instalación rápida gracias al mecanismo de resorte integrado
• Para fijación de conductores redondos RD 8-10
• Para fijación de cables rígidos/multifilares: 6-50 mm²
• Para perfiles con ranura de 10 mm
• Cumple los requisitos de la norma DIN EN 62561-1
- Datos técnicos
-

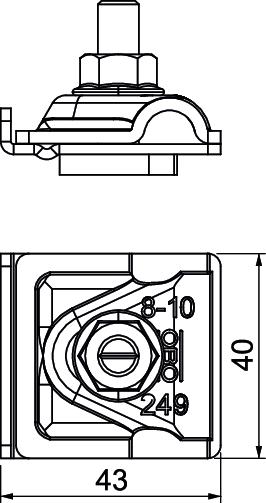

Dimensiones
Altura 34 mm Ancho RD8-10 + 6-50mm² mm Ancho 43 mm Apropiado para Conductor redondo* Apropiado para conexión Otros Conducción de corriente de rayo H/100 kA Diámetro de conductor redondo conductor 1 máx. 10 mm Diámetro de conductor redondo conductor 1 mín. 8 mm Dimensión 8-10mm Huella de CO₂ (GWP) Cradle-to-Gate 0,5111 kg CO₂e / 1 Unidad Longitud 40 mm Material Acero inoxidable 1.4301 Tipo de conector Borne de unión multifuncional Tipo de tornillo de fijación Tornillos de sujeción - Todos los tipos
- Descargas
-
Hoja de datos 249 PV10 6-50V2A / 5051520 , 0.15MB , pdfREACH Declaración de conformidad 249 PV10 6-50V2A / 5051520 , 0.12MB , pdfRoHS Declaración de conformidad 249 PV10 6-50V2A / 5051520 , 0.13MB , pdfInstrucciones de montaje PV mounting systems for pitched roofs , 3.04MB , pdfInstrucciones de montaje PV mounting systems Magic PV Flat Pro , 5.29MB , pdfInstrucciones de montaje PV mounting systems Magic PV Flat Basic , 3.88MB , pdf
