Abrazadera sobre perfil base F simple, mediacaña metálica, A2
Código 1187514 | EAN 4012196853731
- Descripción de producto
-

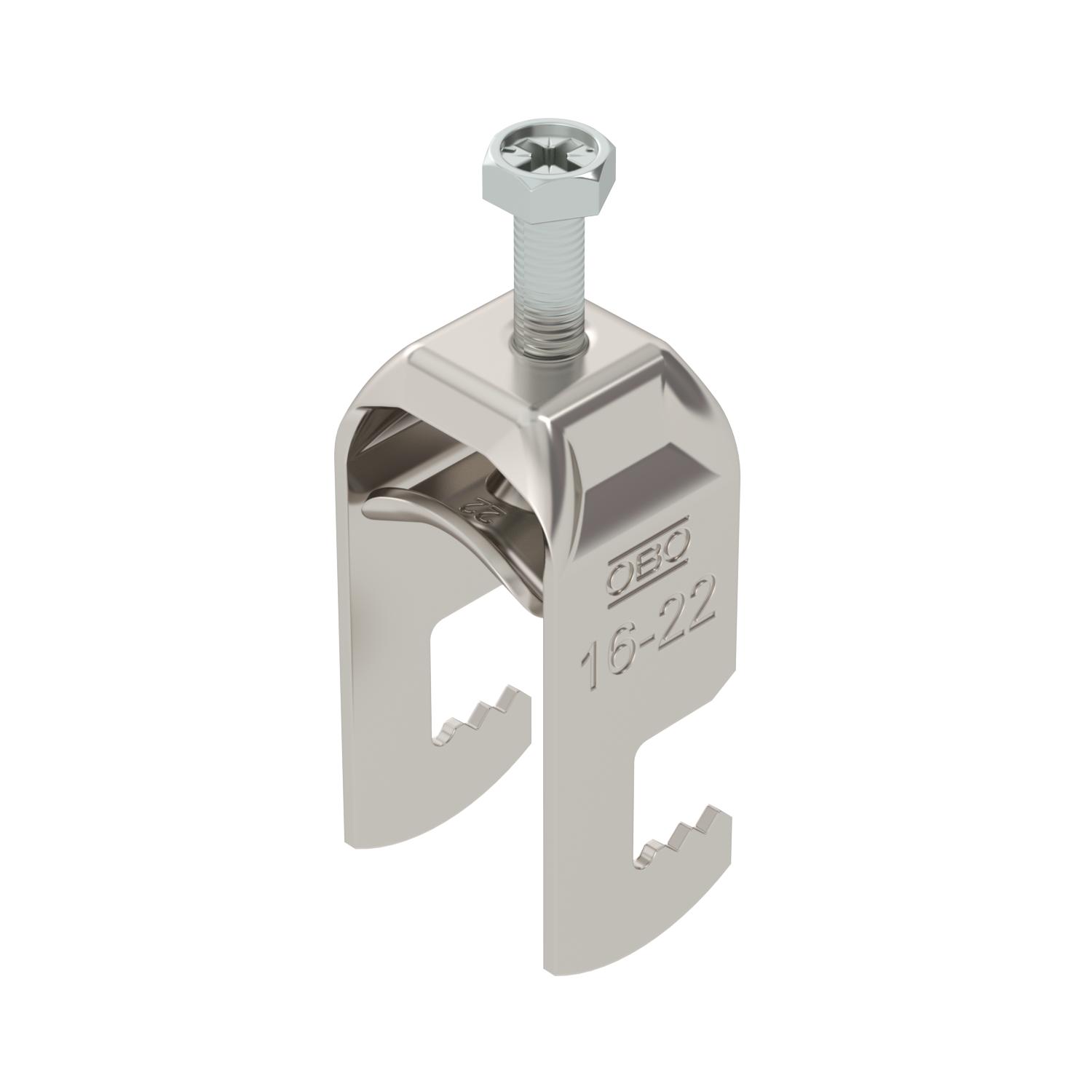

Descripción de productoAbrazadera sobre perfil con base F, mediacaña metálica con bordes redondeados para proteger los cables. Para el montaje vertical y horizontal de 1 cable individual en perfiles planos. Con tornillo de 1 paso en la mediacaña, cabeza de tornillo hexagonal universal SW10, con ranura y ranura en cruz. Adecuado para montaje en zonas interiores y exteriores. Se recomienda el uso de una contra-caña.
-
- Datos técnicos
-
Datos técnicos

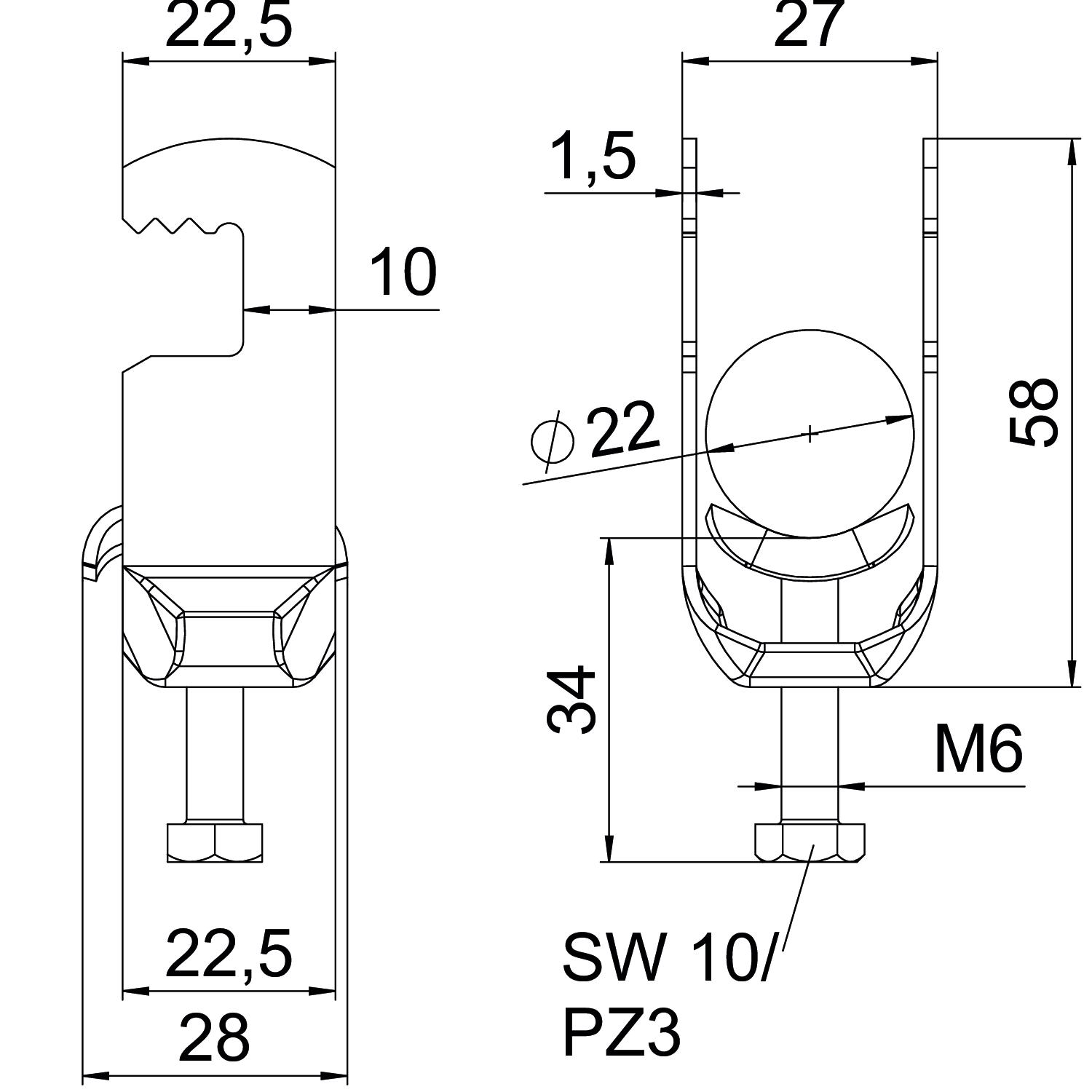

Accesorio de material Acero inoxidable Accesorio de superficie Sin tratar Altura 58 mm Ancho 27 mm Ancho de ranura 10 mm Calidad de material de la bandeja Acero inoxidable 304 (1.4301) Con bandeja metálica sí Con contramediacaña no Dimensión 16-22mm Espesor de chapa 1,5 mm Libre de halógenos sí Longitud 22,5 mm Longitud, dimensiones exteriores 28 mm Material Acero inoxidable 1.4301 Material de la bandeja Acero inoxidable Máx. Par de apriete 3 Nm Medida A 22,5 mm Medida B 27 mm Medida C 28 mm Medida G (mm) M6 Medida H 58 mm Medida L 34 mm Medida t 1,5 mm Modo de montaje Perfil plano Número de cables / tubos 1 Para diámetro de tubo máx. 22 mm Para diámetro de tubo mín. 16 mm Rango de sujeción D máx. 22 mm Rango de sujeción D mín. 16 mm Rosca M6 Superficie Pulido, con tratamiento posterior - Todos los tipos
- Descargas
-
Hoja de datos BS-F1-M-22 A2 / 1187514 , 0.19MB , pdfCatálogo Fastening materials , 19.78MB , pdfInstrucciones de montaje Bügelschelle F-Fuß Metall , 2.98MB , pdf
