Abrazadera sobre perfil base H simple, mediacaña de plástico, FT 8 | 12 | 3

Abrazadera sobre perfil base H simple, mediacaña de plástico, FT

Código 1186202 | EAN 4012196846931

Código / Tipo

Rango de sujeción D mín.

Rango de sujeción D máx.

Máx. Par de apriete

Descripción de producto

Descripción de producto

Abrazadera sobre perfil con base con cabeza de martillo, mediacaña de plástico de polipropileno. Para el montaje vertical y horizontal de 1 cable individual en perfil tipo C. Para ancho de ranura de 16 - 17 mm. Con tornillo de 1 paso en la mediacaña, cabeza de tornillo hexagonal universal SW10, con ranura y ranura en cruz. Adecuado para montaje en zonas interiores y exteriores. Se recomienda el uso de una contra-caña.

Datos técnicos

Datos técnicos

Accesorio de material	Acero
Accesorio de superficie	Galvanizado en caliente
Altura	42 mm
Ancho	17 mm
Ancho de ranura	10 mm
Calidad de material de la bandeja	Polipropileno
Con bandeja de plástico	sí
Con contramediacaña	no
Dimensión	08-12mm
Espesor de chapa	1,5 mm
Huella de CO₂ (GWP) Cradle-to-Gate	0,064 kg CO₂e / 1 Unidad
Libre de halógenos	sí
Longitud	22,5 mm
Longitud, dimensiones exteriores	34 mm
Material	Acero
Material de la bandeja	Plástico
Máx. Par de apriete	3 Nm

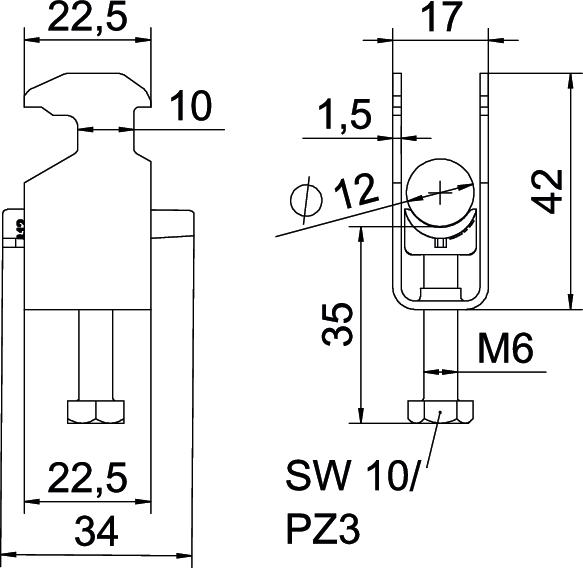

Medida A	22,5 mm
Medida B	17 mm
Medida C	34 mm
Medida G (mm)	M6
Medida H	42 mm
Medida L	35 mm
Medida t	1,5 mm
Modo de montaje	Perfiles en C
Número de cables / tubos	1
Para carriles con ancho de ranura (con intervalo) máx.	17 mm
Para carriles con ancho de ranura (con intervalo) mín.	16 mm
Para diámetro de tubo máx.	12 mm
Para diámetro de tubo mín.	8 mm
Rango de sujeción D máx.	12 mm
Rango de sujeción D mín.	8 mm
Rosca	M6
Superficie	Galvanizado por inmersión en caliente

Todos los tipos

Todos los tipos

Tipo	Rango de sujeción D mín.	Rango de sujeción D máx.	Máx. Par de apriete	Código	Cantidad	Mín. ud. de venta
BS-H1-K-12 FT	8 mm	12 mm	3 Nm	1186202	Unidad	100 Unidad
BS-H1-K-16 FT	12 mm	16 mm	3 Nm	1186209	Unidad	100 Unidad
BS-H1-K-22 FT	16 mm	22 mm	3 Nm	1186216	Unidad	100 Unidad
BS-H1-K-28 FT	22 mm	28 mm	3 Nm	1186222	Unidad	100 Unidad
BS-H1-K-34 FT	28 mm	34 mm	3 Nm	1186229	Unidad	100 Unidad
BS-H1-K-40 FT	34 mm	40 mm	3 Nm	1186236	Unidad	100 Unidad
BS-H1-K-46 FT	40 mm	46 mm	5 Nm	1186242	Unidad	100 Unidad
BS-H1-K-52 FT	46 mm	52 mm	5 Nm	1186249	Unidad	100 Unidad
BS-H1-K-58 FT	52 mm	58 mm	5 Nm	1186256	Unidad	100 Unidad
BS-H1-K-64 FT	58 mm	64 mm	5 Nm	1186262	Unidad	100 Unidad
BS-H1-K-70 FT	64 mm	70 mm	5 Nm	1186269	Unidad	50 Unidad
BS-H1-K-76 FT	70 mm	76 mm	5 Nm	1186276	Unidad	25 Unidad
BS-H1-K-82 FT	76 mm	82 mm	5 Nm	1186282	Unidad	25 Unidad
BS-H1-K-90 FT	82 mm	90 mm	5 Nm	1186289	Unidad	25 Unidad
BS-H1-K-100 FT	90 mm	100 mm	5 Nm	1186297	Unidad	25 Unidad
