Abrazadera sobre perfil base H simple, mediacaña metálica, A2 34 | 40 | 3

Abrazadera sobre perfil base H simple, mediacaña metálica, A2

Código 1186136 | EAN 4012196849048

Código / Tipo

Rango de sujeción D mín.

Rango de sujeción D máx.

Máx. Par de apriete

Descripción de producto

Descripción de producto

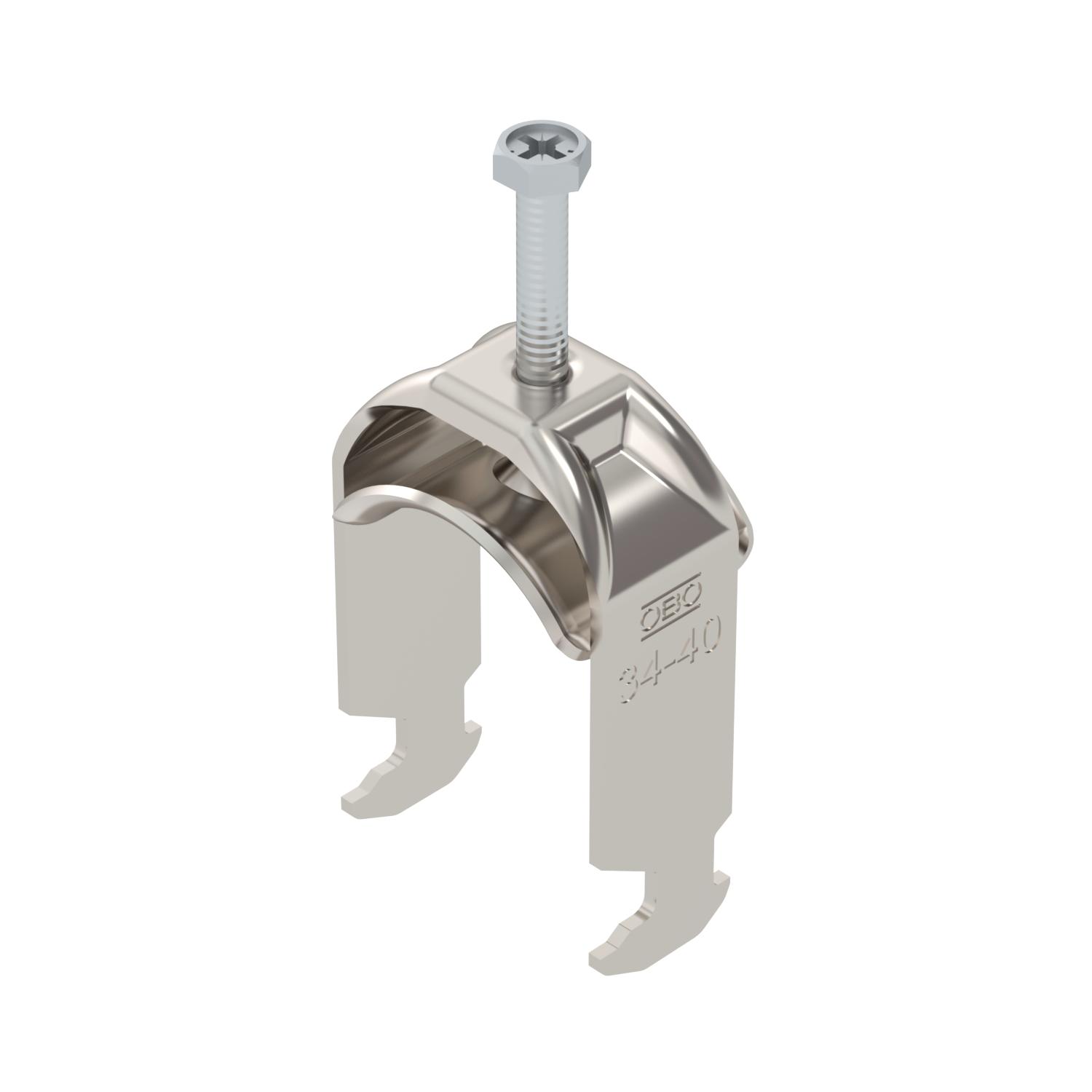

Abrazadera sobre perfil con base con cabeza de martillo, mediacaña metálica con bordes redondeados para proteger los cables. Para el montaje vertical y horizontal de 1 cable individual en perfil tipo C. Para ancho de ranura de 16 - 17 mm. Con tornillo de 1 paso en la mediacaña, cabeza de tornillo hexagonal universal SW10, con ranura y ranura en cruz. Adecuado para montaje en zonas interiores y exteriores. Se recomienda el uso de una contra-caña.

Datos técnicos

Datos técnicos

Accesorio de material	Acero inoxidable
Accesorio de superficie	Sin tratar
Altura	74 mm
Ancho	45 mm
Ancho de ranura	10 mm
Calidad de material de la bandeja	Acero inoxidable 304 (1.4301)
Con bandeja de plástico	no
Con bandeja metálica	sí
Con contramediacaña	no
Dimensión	34-40mm
Espesor de chapa	2 mm
Huella de CO₂ (GWP) Cradle-to-Gate	0,515 kg CO₂e / 1 Unidad
Libre de halógenos	sí
Longitud	22,5 mm
Longitud, dimensiones exteriores	33 mm
Mantenimiento de función	sí
Material	Acero inoxidable 1.4301
Material de la bandeja	Acero inoxidable

Máx. Par de apriete	3 Nm

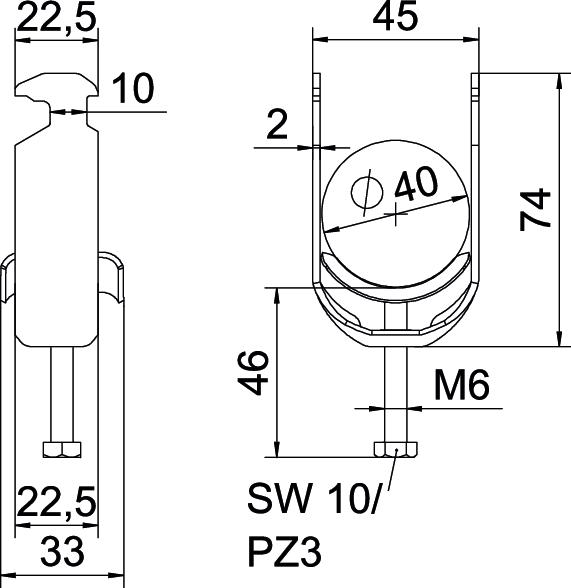

Medida A	22,5 mm
Medida B	45 mm
Medida C	33 mm
Medida G (mm)	M6
Medida H	74 mm
Medida L	46 mm
Medida t	2 mm
Modo de montaje	Perfiles en C
Número de cables / tubos	1
Para carriles con ancho de ranura (con intervalo) máx.	17 mm
Para carriles con ancho de ranura (con intervalo) mín.	16 mm
Para diámetro de tubo máx.	40 mm
Para diámetro de tubo mín.	34 mm
Rango de sujeción D máx.	40 mm
Rango de sujeción D mín.	34 mm
Rosca	M6
Superficie	Pulido, con tratamiento posterior

Todos los tipos

Todos los tipos

Tipo	Rango de sujeción D mín.	Rango de sujeción D máx.	Máx. Par de apriete	Código	Cantidad	Mín. ud. de venta
BS-H1-M-12 A2	8 mm	12 mm	3 Nm	1186102	Unidad	50 Unidad
BS-H1-M-16 A2	12 mm	16 mm	3 Nm	1186109	Unidad	50 Unidad
BS-H1-M-22 A2	16 mm	22 mm	3 Nm	1186116	Unidad	50 Unidad
BS-H1-M-28 A2	22 mm	28 mm	3 Nm	1186122	Unidad	25 Unidad
BS-H1-M-34 A2	28 mm	34 mm	3 Nm	1186129	Unidad	25 Unidad
BS-H1-M-40 A2	34 mm	40 mm	3 Nm	1186136	Unidad	25 Unidad
BS-H1-M-46 A2	40 mm	46 mm	5 Nm	1186142	Unidad	25 Unidad
BS-H1-M-52 A2	46 mm	52 mm	5 Nm	1186149	Unidad	25 Unidad
BS-H1-M-58 A2	52 mm	58 mm	5 Nm	1186156	Unidad	15 Unidad
BS-H1-M-64 A2	58 mm	64 mm	5 Nm	1186162	Unidad	15 Unidad
BS-H1-M-70 A2	64 mm	70 mm	5 Nm	1186169	Unidad	15 Unidad
BS-H1-M-76 A2	70 mm	76 mm	5 Nm	1186176	Unidad	10 Unidad
