Abrazadera sobre perfil base U triple, mediacaña de plástico, Al
Código 1186931 | EAN 4012196851973
- Descripción de producto
-
Descripción de productoAbrazadera sobre perfil con base U, mediacaña de plástico de polipropileno. Para el montaje vertical y horizontal de 3 cables individuales en perfil tipo C. Para ancho de ranura de 18 - 22 mm. Con tornillo de 1 paso en la mediacaña, cabeza de tornillo hexagonal universal SW10, con ranura y ranura en cruz. Adecuado para montaje en zonas interiores y exteriores. Es conveniente separar varios cables mediante cañas dobles. Se recomienda el uso de una contra-caña.
-
- Datos técnicos
-
Datos técnicos

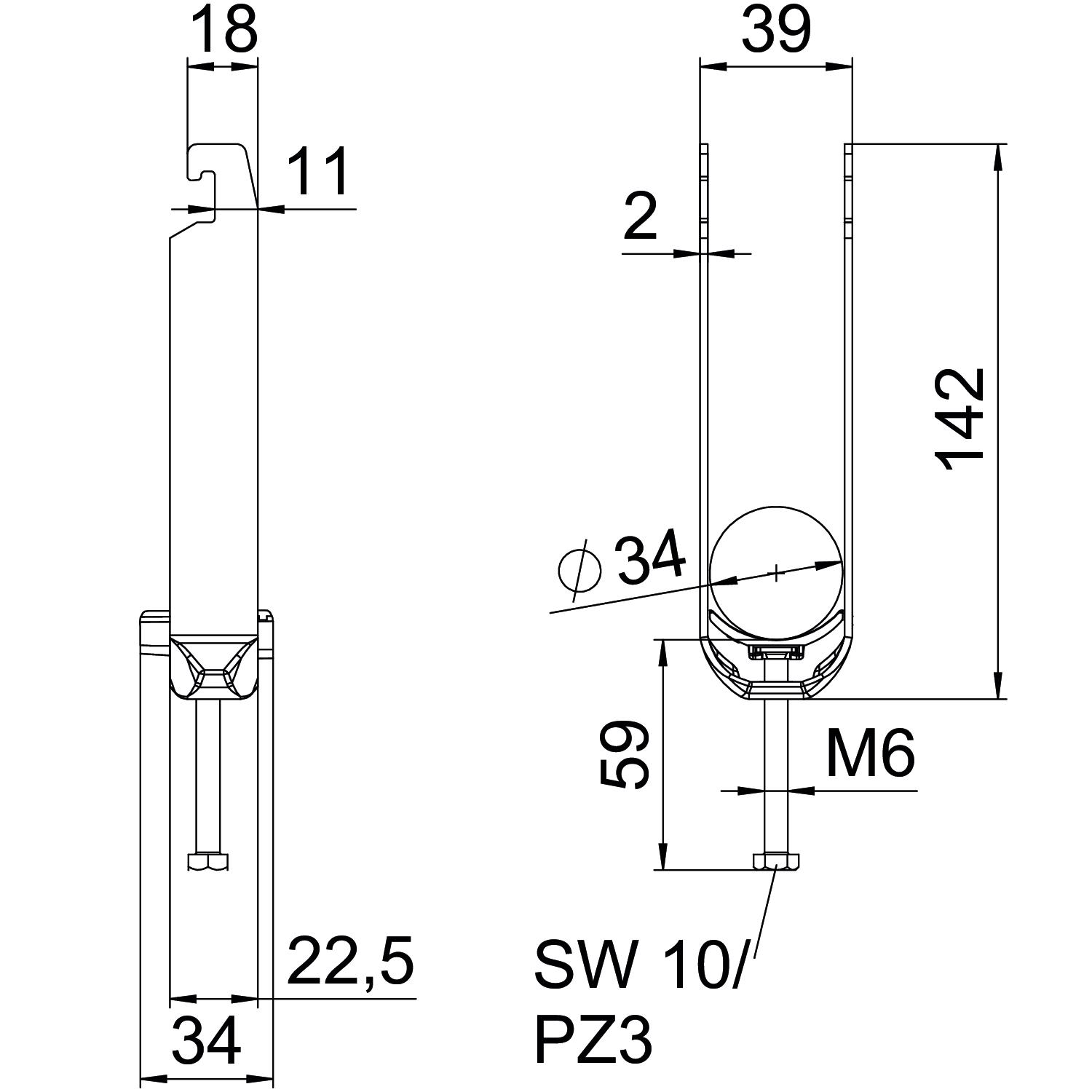

Accesorio de material Aluminio Accesorio de superficie Sin tratar Altura 142 mm Ancho 39 mm Ancho de ranura 10 mm Calidad de material de la bandeja Polipropileno Con bandeja de plástico sí Con bandeja metálica no Con contramediacaña no Dimensión 28-34mm Espesor de chapa 2 mm Libre de halógenos sí Longitud 22,5 mm Longitud, dimensiones exteriores 34 mm Material Aluminio Material de la bandeja Plástico Máx. Par de apriete 3 Nm Medida A 22,5 mm Medida B 39 mm Medida C 34 mm Medida G (mm) M6 Medida H 142 mm Medida L 59 mm Medida t 2 mm Modo de montaje Perfiles en C Número de cables / tubos 3 Para carriles con ancho de ranura (con intervalo) máx. 22 mm Para carriles con ancho de ranura (con intervalo) mín. 18 mm Para diámetro de tubo máx. 34 mm Para diámetro de tubo mín. 28 mm Rango de sujeción D máx. 34 mm Rango de sujeción D mín. 28 mm Rosca M6 - Todos los tipos
- Descargas
-
Hoja de datos BS-U3-K-34 ALU / 1186931 , 0.27MB , pdfCatálogo Fastening materials , 19.78MB , pdfDeclaración de conformidad UE BS-U3-K-34 ALU / 1186931 , 0.17MB , pdfInstrucciones de montaje Bügelschelle U-Fuß Kunststoff , 3.09MB , pdf
