Abrazadera sobre perfil base U triple, mediacaña metálica, FT
Código 1186511 | EAN 4012196849840
- Descripción de producto
-
Descripción de productoAbrazadera sobre perfil con base U, mediacaña metálica con bordes redondeados para proteger los cables. Para el montaje vertical y horizontal de 3 cables individuales en perfil tipo C. Para ancho de ranura de 18 - 22 mm. Con tornillo de 1 paso en la mediacaña, cabeza de tornillo hexagonal universal SW10, con ranura y ranura en cruz. Adecuado para montaje en zonas interiores y exteriores. Es conveniente separar varios cables mediante cañas dobles. Se recomienda el uso de una contra-caña.
-
- Datos técnicos
-
Datos técnicos

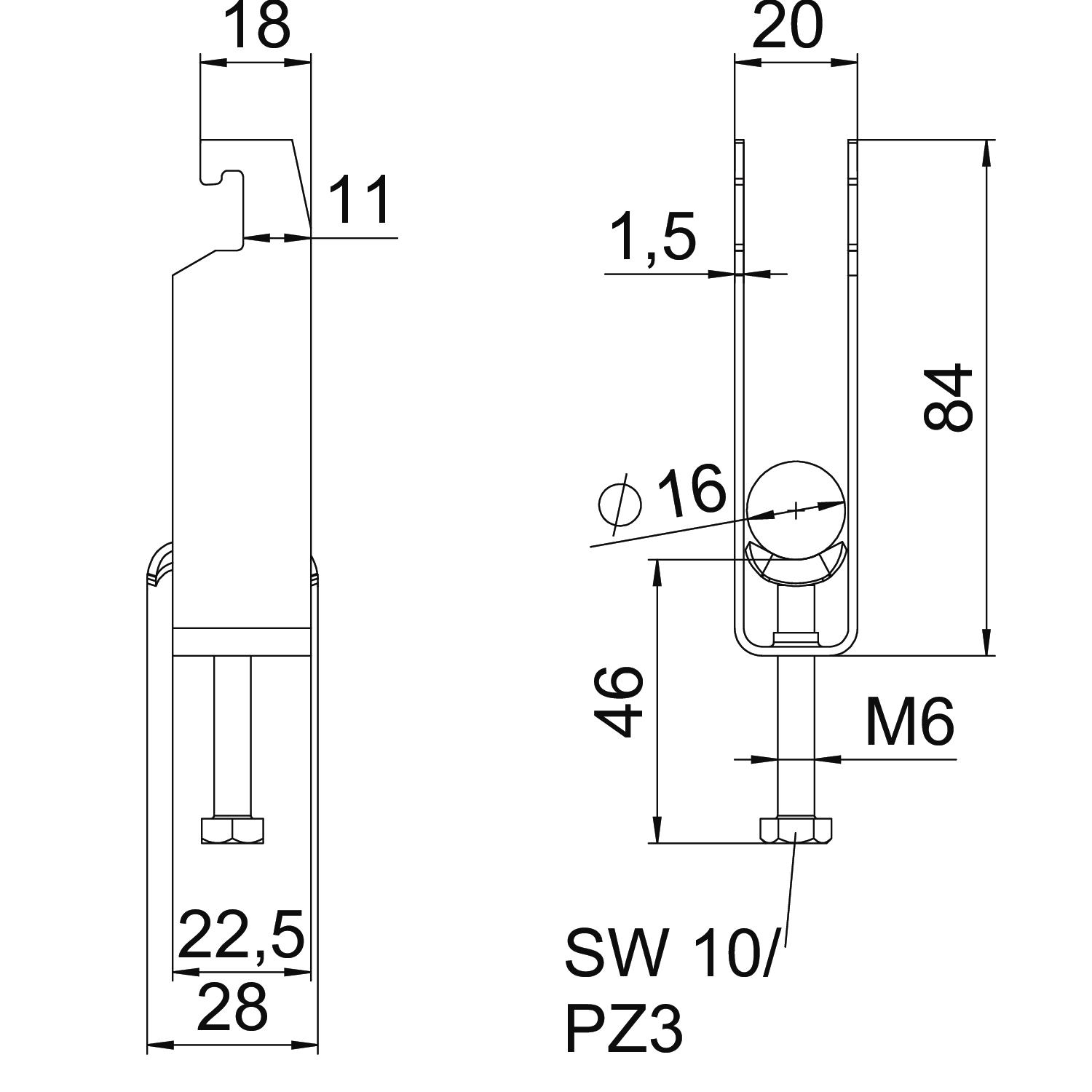

Accesorio de material Acero Accesorio de superficie Galvanizado en caliente Altura 86 mm Ancho 20 mm Ancho de ranura 10 mm Con bandeja de plástico no Con bandeja metálica sí Con contramediacaña no Dimensión 12-16mm Espesor de chapa 1,5 mm Libre de halógenos sí Longitud 22,5 mm Longitud, dimensiones exteriores 28 mm Mantenimiento de función sí Material Acero Material de la bandeja Acero Máx. Par de apriete 3 Nm Medida A 22,5 mm Medida B 20 mm Medida C 28 mm Medida G (mm) M6 Medida H 86 mm Medida L 46 mm Medida t 1,5 mm Modo de montaje Perfiles en C Número de cables / tubos 3 Para carriles con ancho de ranura (con intervalo) máx. 22 mm Para carriles con ancho de ranura (con intervalo) mín. 18 mm Para diámetro de tubo máx. 16 mm Para diámetro de tubo mín. 12 mm Rango de sujeción D máx. 16 mm Rango de sujeción D mín. 12 mm Rosca M6 Superficie Galvanizado por inmersión en caliente - Todos los tipos
-
Todos los tipos
- Descargas
-
Hoja de datos BS-U3-M-16 FT / 1186511 , 0.25MB , pdfCatálogo Fastening materials , 19.78MB , pdfDeclaración de conformidad UE BS-U3-M-16 FT / 1186511 , 0.17MB , pdfInstrucciones de montaje Bügelschelle U-Fuß Metall , 2.86MB , pdf
