Arandela ISO 7093 28 | | 11 | 2,5 | M10

morepic-1

morepic-2

Arandela ISO 7093

Código 3402223 | EAN 4012195300434

Código / Tipo

Medida d mín.	28 mm

Medida d

Medida h	2,5 mm

Rosca

Descripción de producto

Descripción de producto

Arandela con diámetro exterior grande para aplicaciones universales.

Datos técnicos

Datos técnicos

Dimensión	M10
Espesor de chapa	0,1 in
Facetado	no
Forma del orificio	redondo
Grosor del material	2,5 mm
Material	Acero

Medida d	11 mm
Medida d mín.	28 mm
Medida h	2,5 mm
Rosca	M10
Superficie	electrozincado

Todos los tipos

Todos los tipos

Tipo	Medida d mín.	Medida d	Medida h	Rosca	Código	Cantidad	Mín. ud. de venta
WS M6 D28 G	28 mm	6,5 mm	2,5 mm	M6	3402207	Unidad	100 Unidad
WS M8 D28 G	28 mm	8,5 mm	2,5 mm	M8	3402215	Unidad	100 Unidad
WS M10 D28 G	28 mm	11 mm	2,5 mm	M10	3402223	Unidad	100 Unidad

Descargas

Hoja de datos WS M10 D28 G / 3402223 , 0.10MB , pdf

Guía Protección contra incendios en electrotecnia: una guía para instalaciones de edificios a prueba de incendios , 2.00MB , pdf

Folleto Zwischendeckeninstallationen , 2.70MB , pdf

Catálogo Fastening materials , 19.78MB , pdf

Declaración de conformidad UE WS M10 D28 G / 3402223 , 0.06MB , pdf

Descargar

REACH Declaración de conformidad WS M10 D28 G / 3402223 , 0.12MB , pdf

Descargar

RoHS Declaración de conformidad WS M10 D28 G / 3402223 , 0.12MB , pdf

Descargar

Gráfico del producto WS M10 D28 G / 3402223, 12.59 kB, jpg

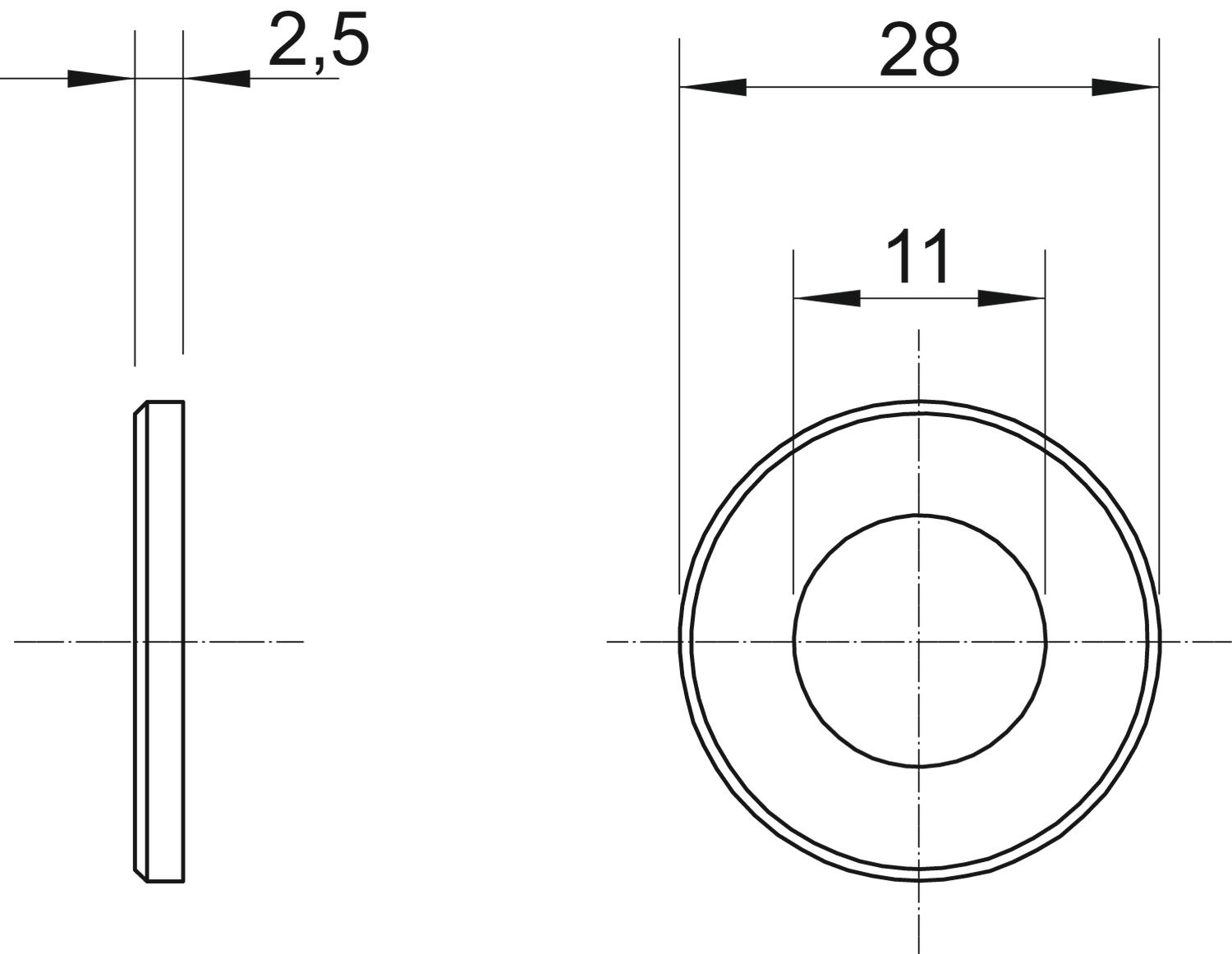

Dibujo acotado WS M10 D28 G / 3402223, 61.47 kB, jpg

WS M10 D28 G / 3402223
