Bandeja de escalera de amplios vanos WKLG 110 A4 6000 | 300 | 2 | no

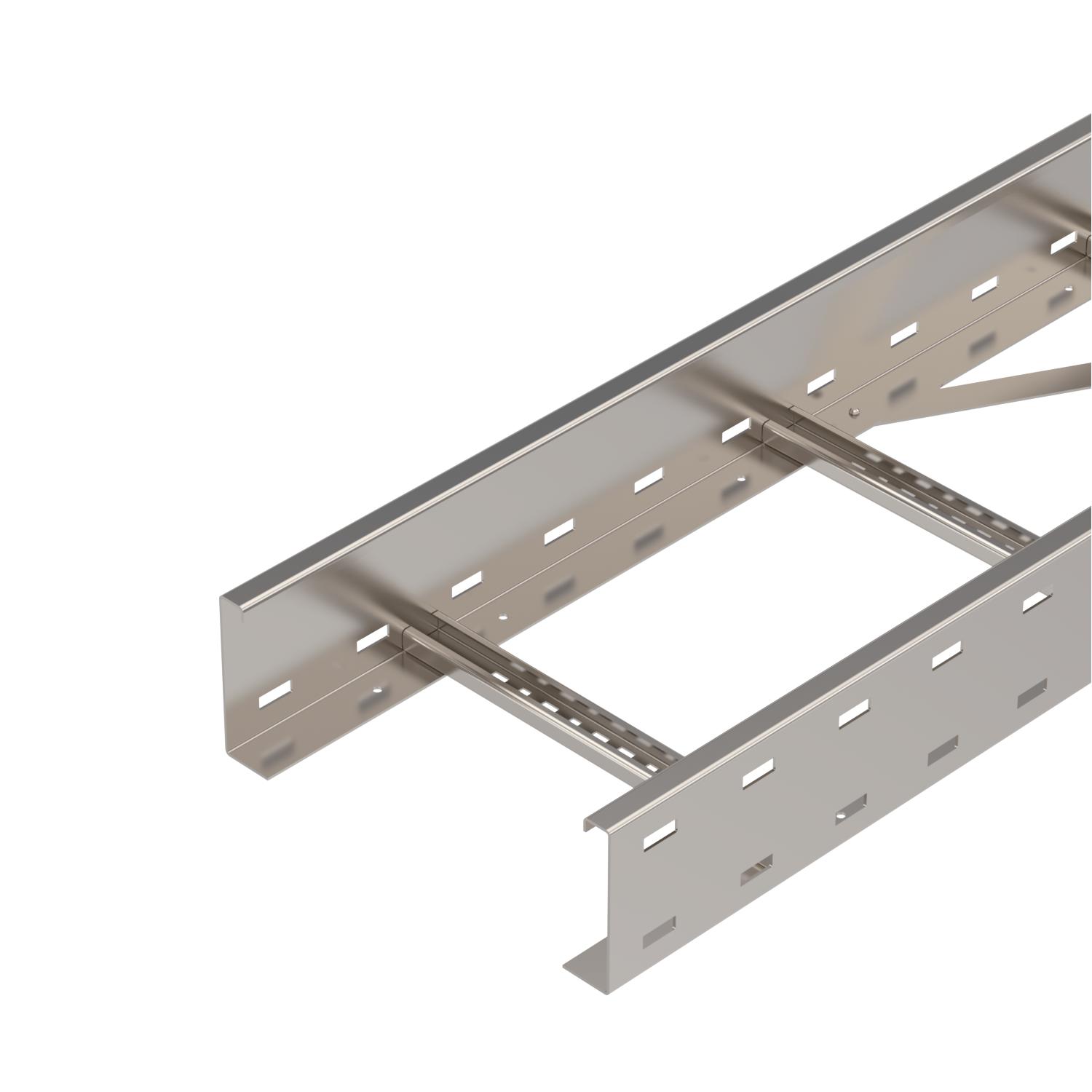

Bandeja de escalera de amplios vanos WKLG 110 A4

Código 6311227 | EAN 4012195866282

Código / Tipo

Longitud	6000 mm

Ancho

Espesor	2 mm

Mantenimiento de función	no

Descripción de producto

Descripción de producto

Bandeja de escalera de vano ancho con ala lateral perforada de altura 110 mm. Fijación de cables y tubos con abrazadera tipo 2056.

Aislamiento magnético sin tapa 10 dB, con tapa 15 dB.

Datos técnicos

Datos técnicos

Acero inoxidable, barnizado	no
Altura	110 mm
Ancho	300 mm
Color	acero inoxidable
Dimensión	110x300x6000
Distancia de sujeción 3,0 m	2,3 kN/m
Distancia de sujeción 3,5 m	1,9 kN/m
Distancia de sujeción 4,0 m	1,6 kN/m
Distancia de sujeción 4,5 m	1,33 kN/m
Distancia de sujeción 5,0 m	1,1 kN/m
Distancia de sujeción 6,0 m	0,8 kN/m
Distancia de sujeción 7,0 m	0,4 kN/m
Espesor	2 mm
Huella de CO₂ (GWP) Cradle-to-Gate	30,238 kg CO₂e / 1 Metro

Longitud	6000 mm
Longitud	6000 ft
Mantenimiento de función	no
Material	Acero inoxidable 1.4571
Medida B	300 mm
Medida de la ranura del peldaño	17,00
Medida L	6000 mm
Modelo de peldaños	Perfil sin perforar
Modelo de perfil lateral	Perfil (abierto)
Perforación lateral	sí
Sección efectiva	28100 mm²
Sección efectiva	281 cm²
Superficie	Pulido, con tratamiento posterior
Tipo vano ancho	sí

Datos técnicos

Diagrama de carga bandeja de escalera de vano ancho WKLG 110.

Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
Distancia entre los apoyos en m
Flexión de la barra en mm a kN/m permitidos.
Esquema de carga para procesos de comprobación
La curva de carga con bandejas portacables en mm
Curva de flexión de la barra según la distancia entre apoyos

Todos los tipos

Todos los tipos

Tipo	Longitud	Ancho	Espesor	Mantenimiento de función	Código	Cantidad	Mín. ud. de venta
WKLG 1120 A4	6000 mm	200 mm	2 mm	no	6311225	m	6 m
WKLG 1130 A4	6000 mm	300 mm	2 mm	no	6311227	m	6 m
WKLG 1140 A4	6000 mm	400 mm	2 mm	no	6311229	m	6 m
WKLG 1150 A4	6000 mm	500 mm	2 mm	no	6311231	m	6 m
WKLG 1160 A4	6000 mm	600 mm	2 mm	no	6311233	m	6 m
