Bandeja de escalera LCIS 60, 3 m C30 FS 3000 | 300 | 1,5 | no

Bandeja de escalera LCIS 60, 3 m C30 FS

Código 6209612 | EAN 4012196487585

Código / Tipo

Longitud	3000 mm

Ancho

Espesor	1,5 mm

Mantenimiento de función	no

Descripción de producto

Descripción de producto

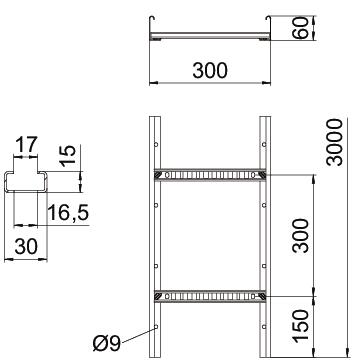

Bandeja de escalera con altura de ala de 60 mm con peldaños de perfil C30 soldados, abiertos hacia arriba. Barra lateral enrollada como refuerzo y como protección de bordes. La fijación en la escuadra se realiza con bridas de fijación LKS 40. La medida de la ranura del peldaño es de 16,5 mm; la abrazadera de media caña sobre perfil adecuada es BS-H....
Aislamiento magnético sin tapa 10 dB, con tapa 15 dB.

Datos técnicos

Datos técnicos

Acero inoxidable, barnizado	no
Altura	60 mm
Ancho	300 mm
Color	zinc
Dimensión	60x300x3000
Distancia de sujeción 1,5 m	3,3 kN/m
Distancia de sujeción 2,0 m	2 kN/m
Distancia de sujeción 2,5 m	1,3 kN/m
Distancia de sujeción 3,0 m	1 kN/m
Distancia de sujeción 3,5 m	0,78 kN/m
Distancia de sujeción 4,0 m	0,4 kN/m
Distancia entre peldaños	300 mm
Espesor	1,5 mm
Fijación del peldaño	Soldado

Huella de CO₂ (GWP) Cradle-to-Gate	7,21 kg CO₂e / 1 Metro
Longitud	3000 ft
Longitud	3000 mm
Mantenimiento de función	no
Material	Acero
Medida B	300 mm
Medida de la ranura del peldaño	17,00
Modelo de peldaños	Perfil perforado
Modelo de perfil lateral	Perfil plano
Perforación lateral	sí
Sección efectiva	120 cm²
Sección efectiva	12000 mm²
Superficie	Galvanizado en banda
Tipo vano ancho	no

Datos técnicos

Diagrama de carga bandeja de escalera LCIS 60

Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
Distancia entre los apoyos en m
Flexión de la barra en mm a kN/m permitidos.
Esquema de carga para procesos de comprobación
La curva de carga con bandejas portacables en mm
Curva de flexión de la barra según la distancia entre apoyos

Todos los tipos

Todos los tipos

Tipo	Longitud	Ancho	Espesor	Mantenimiento de función	Código	Cantidad	Mín. ud. de venta
LCIS 610 3 FS	3000 mm	100 mm	1,5 mm	no	6209608	m	3 m
LCIS 620 3 FS	3000 mm	200 mm	1,5 mm	no	6209610	m	3 m
LCIS 630 3 FS	3000 mm	300 mm	1,5 mm	no	6209612	m	3 m
LCIS 640 3 FS	3000 mm	400 mm	1,5 mm	no	6209614	m	3 m
LCIS 650 3 FS	3000 mm	500 mm	1,5 mm	no	6209616	m	3 m
LCIS 660 3 FS	3000 mm	600 mm	1,5 mm	no	6209618	m	3 m

Accesorios

Accesorios del sistema

Productos	Tipo	Código	Cantidad	Mín. ud. de venta
Unión recta FS	LVG 60 FS	6208840	Unidad	10 Unidad

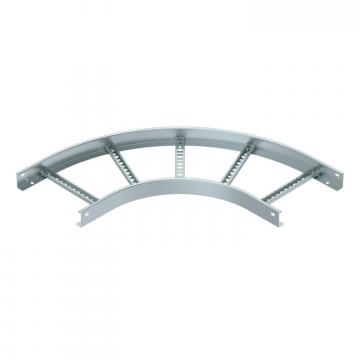

Curva de 90° 60 FS	LB 90 630 R3 FS	6225044	Unidad	1 Unidad
Unión multifunción FS	LMFV 630 FS	6225712	Unidad	1 Unidad
Tapa con tornillo giratorio FS	DRL 300 FS	6052304	m	3 m
Tabique separador 45 FS	TSG 45 FS	6062033	m	3 m
