Bandeja de escalera LCIS 60, 6 m C30 A2 6000 | 200 | 1,5 | no

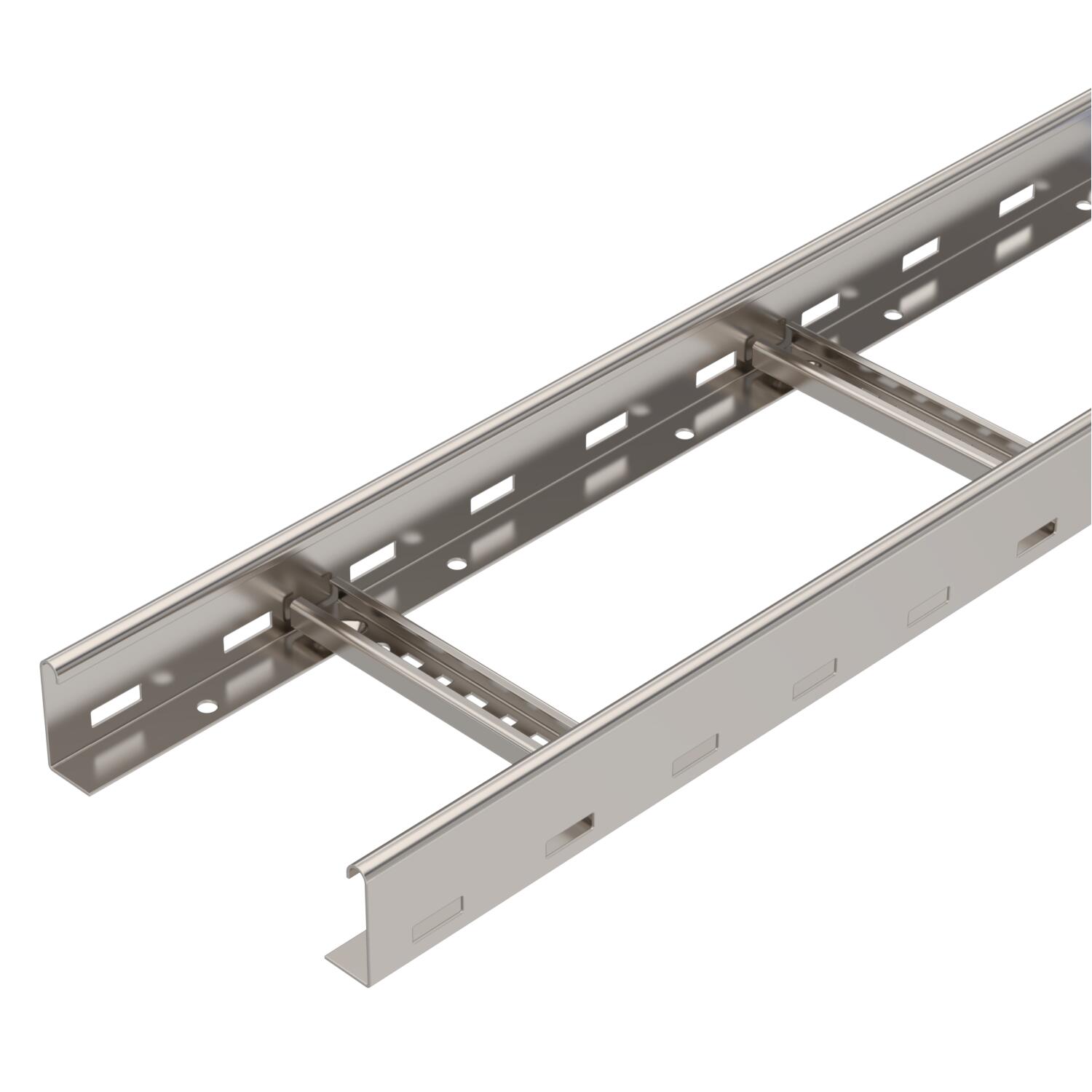

Bandeja de escalera LCIS 60, 6 m C30 A2

Código 6207252 | EAN 4012196431687

Código / Tipo

Longitud	6000 mm

Ancho

Espesor	1,5 mm

Mantenimiento de función	no

Descripción de producto

Descripción de producto

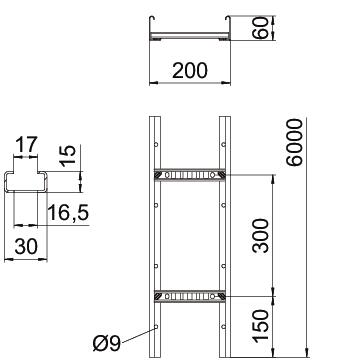

Bandeja de escalera con ala de 60 mm con peldaños de perfil C30 soldados, abiertos hacia arriba. Barra lateral enrollada como refuerzo y como protección de bordes. La fijación en la escuadra se realiza con bridas de fijación LKS 40. La medida de la ranura del peldaño es de 16,5 mm; la abrazadera de media caña sobre perfil adecuada es 2056.
Aislamiento magnético sin tapa 10 dB, con tapa 15 dB.

Datos técnicos

Datos técnicos

Acero inoxidable, barnizado	sí
Altura	60 mm
Ancho	200 mm
Color	acero inoxidable
Dimensión	60x200x6000
Distancia de sujeción 1,5 m	3,3 kN/m
Distancia de sujeción 2,0 m	2 kN/m
Distancia de sujeción 2,5 m	1,3 kN/m
Distancia de sujeción 3,0 m	1 kN/m
Distancia de sujeción 3,5 m	0,78 kN/m
Distancia de sujeción 4,0 m	0,4 kN/m
Distancia entre peldaños	300 mm
Espesor	1,5 mm
Fijación del peldaño	Soldado

Huella de CO₂ (GWP) Cradle-to-Gate	13,896 kg CO₂e / 1 Metro
Longitud	6000 ft
Longitud	6000 mm
Mantenimiento de función	no
Material	Acero inoxidable 1.4301
Medida B	200 mm
Medida de la ranura del peldaño	17,00
Modelo de peldaños	Perfil perforado
Modelo de perfil lateral	Perfil plano
Perforación lateral	sí
Sección efectiva	8000 mm²
Sección efectiva	80 cm²
Superficie	Pulido, con tratamiento posterior
Tipo vano ancho	no

Datos técnicos

Diagrama de carga bandeja de escalera LCIS 60

Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
Distancia entre los apoyos en m
Flexión de la barra en mm a kN/m permitidos.
Esquema de carga para procesos de comprobación
La curva de carga con bandejas portacables en mm
Curva de flexión de la barra según la distancia entre apoyos

Todos los tipos

Todos los tipos

Tipo	Longitud	Ancho	Espesor	Mantenimiento de función	Código	Cantidad	Mín. ud. de venta
LCIS 620 6 A2	6000 mm	200 mm	1,5 mm	no	6207252	m	6 m

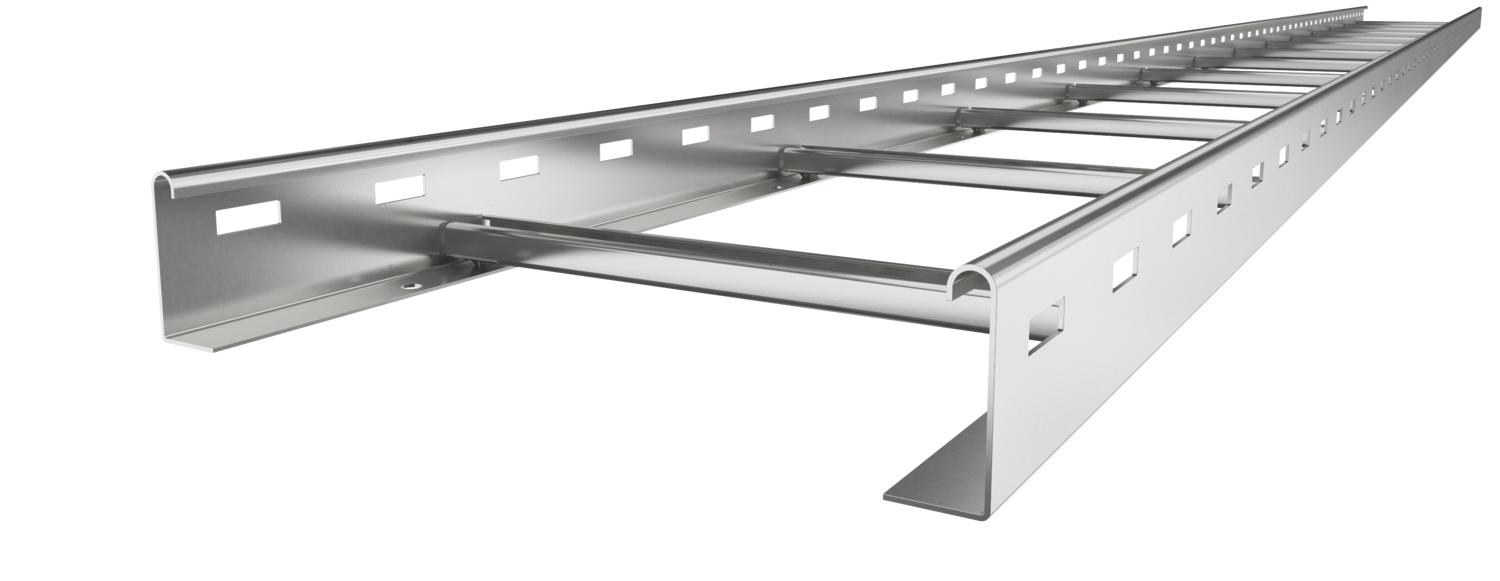

LCIS 630 6 A2	6000 mm	300 mm	1,5 mm	no	6207254	m	6 m
LCIS 640 6 A2	6000 mm	400 mm	1,5 mm	no	6207256	m	6 m
LCIS 650 6 A2	6000 mm	500 mm	1,5 mm	no	6207258	m	6 m
LCIS 660 6 A2	6000 mm	600 mm	1,5 mm	no	6207260	m	6 m

Accesorios

Accesorios del sistema

Productos	Tipo	Código	Cantidad	Mín. ud. de venta
Unión recta A2	LVG 60 A2	6208846	Unidad	10 Unidad
Curva de 90° 60 A2	LB 90 620 R3 A2	6225082	Unidad	1 Unidad
Tapa con tornillo giratorio A2	DRL 200 A2	6052894	m	3 m
Tabique separador 45 A2	TSG 45 A2	6062025	m	3 m
