Bandeja de escalera LG 60, 3 m VS FS
Código 6208538 | EAN 4012195064022
- Descripción de producto
-

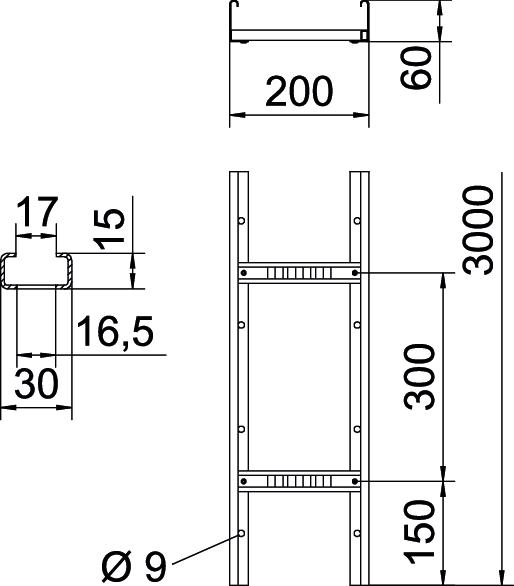

Descripción de productoBandeja de escalera con barra lateral perforada de ala 60 mm con peldaños de perfil en C abiertos hacia arriba (modelo VS), remachados.
Aislamiento magnético sin tapa 10 dB, con tapa 15 dB.
Otras anchuras disponibles previa solicitud.
-
- Datos técnicos
-
Datos técnicos
Acero inoxidable, barnizado no Altura 60 mm Ancho 200 mm Color zinc Dimensión 60x200x3000 Distancia de sujeción 1,5 m 3,1 kN/m Distancia de sujeción 2,0 m 2,25 kN/m Distancia de sujeción 2,5 m 1,5 kN/m Distancia de sujeción 3,0 m 1,1 kN/m Distancia de sujeción 3,5 m 0,75 kN/m Distancia de sujeción 4,0 m 0,45 kN/m Distancia entre peldaños 300 mm Espesor 1,5 mm Fijación del peldaño Con remache ciego Huella de CO₂ (GWP) Cradle-to-Gate 6,597 kg CO₂e / 1 Metro Longitud 3000 ft Longitud 3000 mm Mantenimiento de función sí Material Acero Medida B 200 mm Medida de la ranura del peldaño 16,50 Modelo de peldaños Perfil perforado Modelo de perfil lateral Perfil plano Perforación lateral sí Protección contra incendios Mantenimiento de función estructura de soporte estándar Sección efectiva 9800 mm² Sección efectiva 98 cm² Superficie Galvanizado en banda Tamaño 60x200x3000 Tipo vano ancho no Datos técnicos
Diagrama de carga bandeja de escalera tipo LG 60 VS
-
Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
-
Distancia entre los apoyos en m
-
Flexión de la barra en mm a kN/m permitidos.
-
Esquema de carga para procesos de comprobación
-
La curva de carga con bandejas portacables en mm
-
Curva de flexión de la barra según la distancia entre apoyos
-
- Todos los tipos
-
Todos los tipos
-
Accesorios del sistema
Productos Tipo Código Cantidad Mín. ud. de venta
Tapa con tornillo giratorio FS
DRL 200 FS 6052207 3 m Accesorios de montaje
Productos Tipo Código Cantidad Mín. ud. de venta
Tabique separador 45 FS
TSG 45 FS 6062033 3 m
Pieza de sujeción del tabique separador A2
KS KL A2 6062284 30 Unidad
Unión recta FS
LVG 60 FS 6208840 10 Unidad
Tapón protector 60
SKH 60 OR 6222537 40 Par
Unión multifunción FS
LMFV 620 FS 6225710 1 Unidad - Descargas
-
