Bandeja de escalera LG 60, 6 m VS A2 6000 | 600 | 1,5 | no | Acero inoxidable 1.4301 | Pulido, con tratamiento posterior

Bandeja de escalera LG 60, 6 m VS A2

Código 6208712 | EAN 4012195064473

Código / Tipo

Longitud	6000 mm

Ancho

Espesor	1,5 mm

Mantenimiento de función	no

Material	Acero inoxidable 1.4301

Superficie	Pulido, con tratamiento posterior

Descripción de producto

Descripción de producto

Bandeja de escalera con barra lateral perforada de ala 60 mm con peldaños de perfil en C abiertos hacia arriba (modelo VS), remachados.
Aislamiento magnético sin tapa 10 dB, con tapa 15 dB.

Datos técnicos

Datos técnicos

Acero inoxidable, barnizado	no
Altura	60 mm
Ancho	600 mm
Color	acero inoxidable

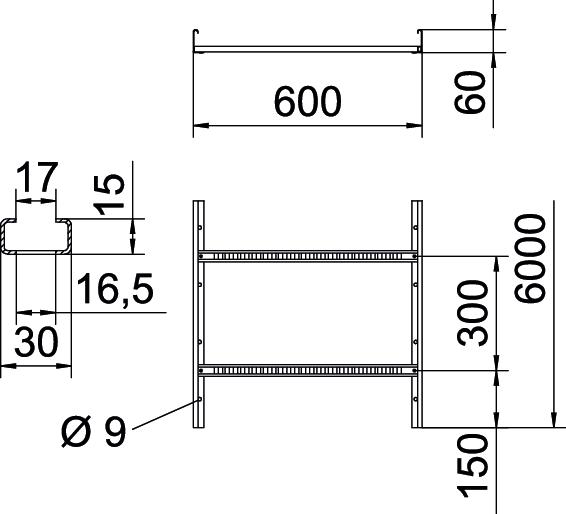

Dimensión	60x600x6000
Distancia de sujeción 1,5 m	3,1 kN/m
Distancia de sujeción 2,0 m	2,25 kN/m
Distancia de sujeción 2,5 m	1,5 kN/m
Distancia de sujeción 3,0 m	1,1 kN/m
Distancia de sujeción 3,5 m	0,75 kN/m
Distancia de sujeción 4,0 m	0,45 kN/m
Distancia entre peldaños	300 mm
Espesor	1,5 mm
Fijación del peldaño	Con remache ciego
Huella de CO₂ (GWP) Cradle-to-Gate	13,83 kg CO₂e / 1 Metro

Longitud	6000 mm
Longitud	6000 ft
Mantenimiento de función	no
Material	Acero inoxidable 1.4301
Medida B	600 mm
Medida de la ranura del peldaño	16,50
Modelo de peldaños	Perfil perforado
Modelo de perfil lateral	Perfil plano
Perforación lateral	sí
Sección efectiva	298 cm²
Sección efectiva	29800 mm²
Superficie	Pulido, con tratamiento posterior
Tamaño	60x600x6000
Tipo vano ancho	no

Datos técnicos

Diagrama de carga bandeja de escalera tipo LG 60 VS

Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
Distancia entre los apoyos en m
Flexión de la barra en mm a kN/m permitidos.
Esquema de carga para procesos de comprobación
La curva de carga con bandejas portacables en mm
Curva de flexión de la barra según la distancia entre apoyos

Todos los tipos

Todos los tipos

Tipo	Longitud	Ancho	Espesor	Mantenimiento de función	Material	Superficie	Código	Cantidad	Mín. ud. de venta
LG 620 VS6 A2	6000 mm	200 mm	1,5 mm	no	Acero inoxidable 1.4301	Pulido, con tratamiento posterior	6208700	m	6 m
LG 630 VS6 A2	6000 mm	300 mm	1,5 mm	no	Acero inoxidable 1.4301	Pulido, con tratamiento posterior	6208703	m	6 m
LG 640 VS6 A2	6000 mm	400 mm	1,5 mm	no	Acero inoxidable 1.4301	Pulido, con tratamiento posterior	6208706	m	6 m
LG 650 VS6 A2	6000 mm	500 mm	1,5 mm	no	Acero inoxidable 1.4301	Pulido, con tratamiento posterior	6208709	m	6 m
LG 660 VS6 A2	6000 mm	600 mm	1,5 mm	no	Acero inoxidable 1.4301	Pulido, con tratamiento posterior	6208712	m	6 m

Accesorios

Accesorios del sistema

Productos	Tipo	Código	Cantidad	Mín. ud. de venta
Tapa con tornillo giratorio A2	DRL 600 A2	6052975	m	3 m

Accesorios de montaje

Productos	Tipo	Código	Cantidad	Mín. ud. de venta
Tabique separador 45 A2	TSG 45 A2	6062025	m	3 m
Pieza de sujeción del tabique separador A2	KS KL A2	6062284	Unidad	30 Unidad
Unión recta A2	LVG 60 A2	6208846	Unidad	10 Unidad
Tapón protector 60	SKH 60 OR	6222537	Par	40 Par
