Bandeja de rejilla GR-Magic® 105 A2
Código 6002457 | EAN 4012195149637
- Descripción de producto
-
Descripción de productoBandeja de rejilla con conexión rápida de ala 105 mm.
Aislamiento magnético sin tapa 15 dB, con tapa 25 dB.
-
- Datos técnicos
-
Datos técnicos

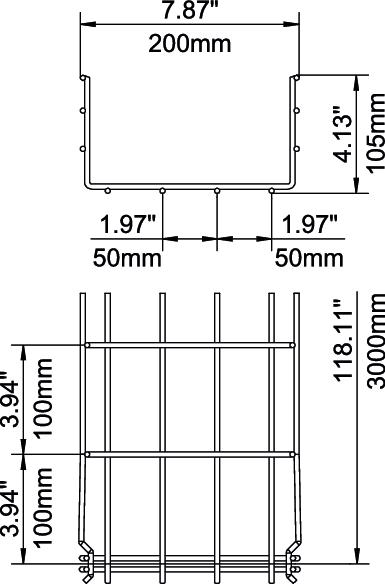

Acero inoxidable, barnizado sí Altura 4,13 in Altura 105 mm Ancho 7,87 in Ancho 200 mm Color acero inoxidable Conector sin tornillos sí Diámetro alambre 4,8 mm Dimensión 105x200x3000 Distancia de sujeción 1,0 m 0,8 kN/m Distancia de sujeción 1,5 m 0,55 kN/m Distancia de sujeción 2,0 m 0,37 kN/m Distancia de sujeción 2,5 m 0,27 kN/m Distancia de sujeción 3,0 m 0,25 kN/m Forma de perfil Perfil U Huella de CO₂ (GWP) Cradle-to-Gate 9,68 kg CO₂e / 1 Metro Longitud 3000 mm Mantenimiento de función no Material Acero inoxidable 1.4301 Medida B 200 mm Medida H 108 mm Modelo de unión conector integrado Sección efectiva 17500 mm² Sección efectiva 175 cm² Superficie Pulido, con tratamiento posterior Tabique separador integrado Sin Tipo de test de carga según IEC 61537 Tipo II Tipo del conector del sistema portacables Fijación a presión Tipo vano ancho no Datos técnicos
Diagrama de carga bandeja de rejilla C tipo GRM 105
-
Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
-
Distancia entre los apoyos en m
-
Flexión de la barra en mm a kN/m permitidos.
-
Esquema de carga para procesos de comprobación
-
La curva de carga con bandejas portacables en mm
-
Curva de flexión de la barra según la distancia entre apoyos
-
