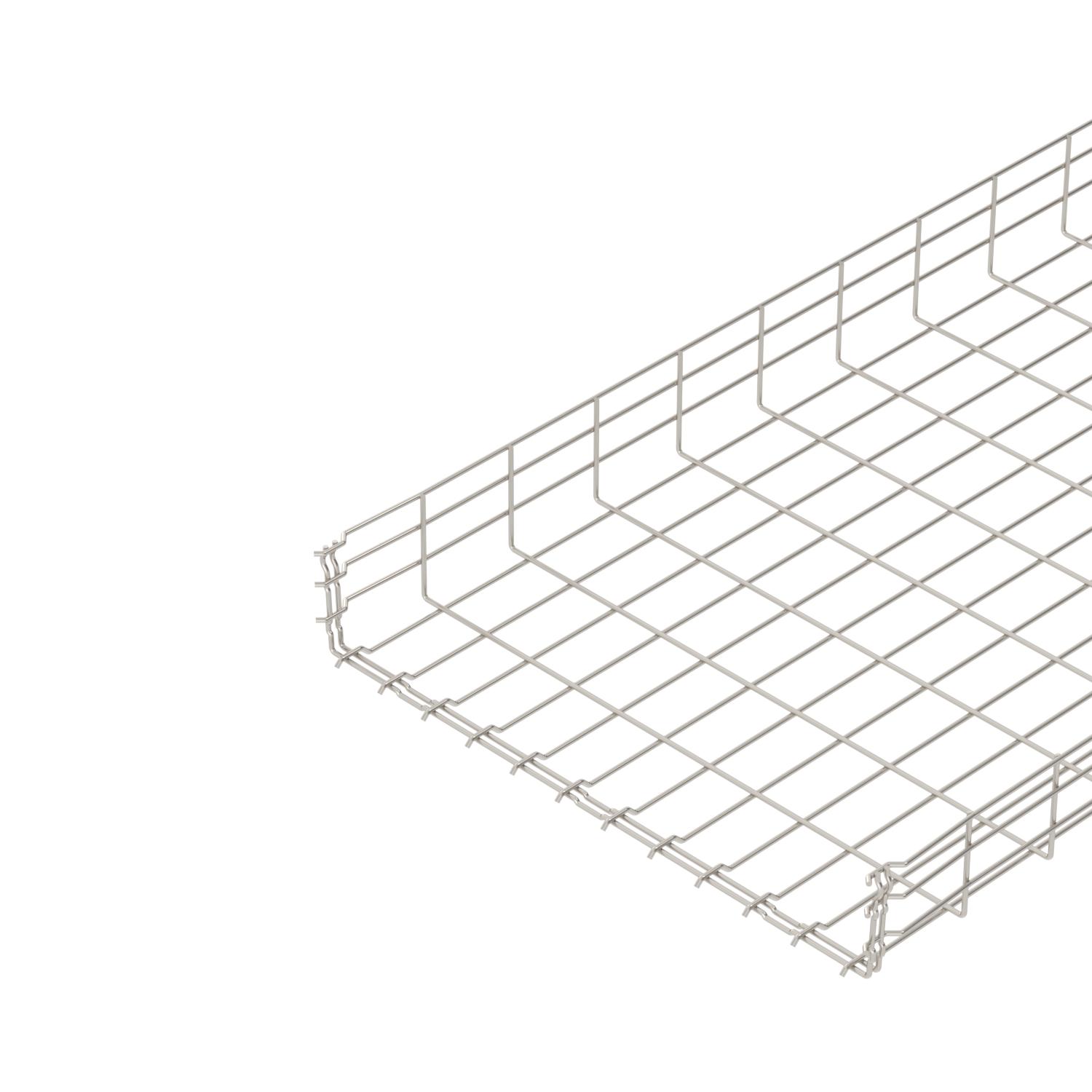

Bandeja de rejilla GR-Magic® 105 A4
Código 6002485 | EAN 4012195875017
- Descripción de producto
-
Descripción de productoBandeja de rejilla con conexión rápida de ala 105 mm.
Aislamiento magnético sin tapa 15 dB, con tapa 25 dB.
-
- Datos técnicos
-
Datos técnicos
Acero inoxidable, barnizado sí Altura 105 mm Altura 4,13 in Ancho 23,62 in Ancho 600 mm Color acero inoxidable Conector sin tornillos sí Diámetro alambre 4,8 mm Dimensión 105x600x3000 Distancia de sujeción 1,0 m 1,25 kN/m Distancia de sujeción 1,5 m 0,85 kN/m Distancia de sujeción 2,0 m 0,6 kN/m Distancia de sujeción 2,5 m 0,42 kN/m Distancia de sujeción 3,0 m 0,3 kN/m Forma de perfil Perfil U Huella de CO₂ (GWP) Cradle-to-Gate 17,882 kg CO₂e / 1 Metro Longitud 3000 mm Mantenimiento de función no Material Acero inoxidable 1.4401 Medida B 600 mm Medida H 108 mm Modelo de unión conector integrado Sección efectiva 554 cm² Sección efectiva 55400 mm² Superficie Pulido, con tratamiento posterior Tabique separador integrado Sin Tipo de test de carga según IEC 61537 Tipo II Tipo del conector del sistema portacables Fijación a presión Tipo vano ancho no Datos técnicos
Diagrama de carga bandeja de rejilla C tipo GRM 105
-
Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
-
Distancia entre los apoyos en m
-
Flexión de la barra en mm a kN/m permitidos.
-
Esquema de carga para procesos de comprobación
-
La curva de carga con bandejas portacables en mm
-
Curva de flexión de la barra según la distancia entre apoyos
-
- Todos los tipos
-
Todos los tipos
-
Accesorios del sistema
Productos Tipo Código Cantidad Mín. ud. de venta
Conector angular A4
GEV 36 A4 6016764 10 Unidad - Descargas
-
