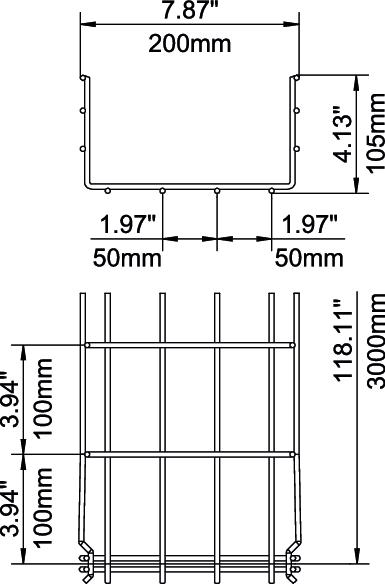

Bandeja de rejilla GR-Magic® 105 G

Código / Tipo

Longitud	3000 mm

Ancho

Altura	105 mm

Diámetro alambre

Sección efectiva

Mantenimiento de función	no

Descripción de producto

Descripción de producto

Bandeja de rejilla con conexión rápida de ala 105 mm.
Aislamiento magnético sin tapa 15 dB, con tapa 25 dB.

Datos técnicos

Huella de CO₂ (GWP) Cradle-to-Gate	3,577 kg CO₂e / 1 Metro
Longitud	3000 mm
Mantenimiento de función	no
Material	Acero
Medida B	200 mm
Medida H	108 mm
Modelo de unión	conector integrado
Sección efectiva	175 cm²
Sección efectiva	17500 mm²
Superficie	electrozincado
Tabique separador integrado	Sin
Tipo de test de carga según IEC 61537	Tipo II
Tipo del conector del sistema portacables	Fijación a presión
Tipo vano ancho	no

Todos los tipos

Todos los tipos

Tipo	Longitud	Ancho	Altura	Diámetro alambre	Sección efectiva	Mantenimiento de función	Código	Cantidad	Mín. ud. de venta
GRM 105 100 G	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	no	6002402	m	3 m
GRM 105 150 G	3000 mm	150 mm	105 mm	3,9 mm	130 cm²	no	6002404	m	3 m
GRM 105 200 G	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	no	6002406	m	3 m
GRM 105 300 G	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	no	6002408	m	3 m
GRM 105 400 G	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	no	6002410	m	3 m
GRM 105 500 G	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	no	6002415	m	3 m
GRM 105 600 G	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	no	6002417	m	3 m

Accesorios

Productos	Tipo	Código	Cantidad	Mín. ud. de venta
Tapa para bandeja de rejilla, encajable FS	DGRR 200 FS	6001846	m	3 m
Conector angular G	GEV 36 G	6016715	Unidad	20 Unidad

Productos	Tipo	Código	Cantidad	Mín. ud. de venta
Tabique separador 85 FS	TSG 85 FS	6062114	m	3 m
Brida de fijación del tabique separador	KS GR A2	6062282	Unidad	30 Unidad
Placa para salida de cables FS	KAB GR FS	6220139	Unidad	10 Unidad
