Bandeja de rejilla GR-Magic® 105FT
Código 6002431 | EAN 4012196021239
- Descripción de producto
-
Descripción de productoBandeja de rejilla con conexión rápida de ala 105 mm.
Aislamiento magnético sin tapa 15 dB, con tapa 25 dB.
-
- Datos técnicos
-
Datos técnicos

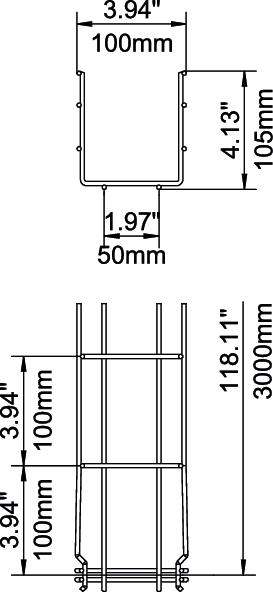

Acero inoxidable, barnizado no Altura 105 mm Altura 4,13 in Ancho 100 mm Ancho 3,94 in Color zinc Conector sin tornillos sí Diámetro alambre 3,9 mm Dimensión 105x100x3000 Distancia de sujeción 1,0 m 0,8 kN/m Distancia de sujeción 1,5 m 0,55 kN/m Distancia de sujeción 2,0 m 0,37 kN/m Distancia de sujeción 2,5 m 0,27 kN/m Distancia de sujeción 3,0 m 0,25 kN/m Forma de perfil Perfil U Huella de CO₂ (GWP) Cradle-to-Gate 2,167 kg CO₂e / 1 Metro Longitud 3000 mm Mantenimiento de función no Material Acero Medida B 100 mm Medida H 108 mm Modelo de unión conector integrado Sección efectiva 82 cm² Sección efectiva 8200 mm² Superficie Galvanizado por inmersión en caliente Tabique separador integrado Sin Tipo de test de carga según IEC 61537 Tipo II Tipo del conector del sistema portacables Fijación a presión Tipo vano ancho no Datos técnicos
Diagrama de carga bandeja de rejilla C tipo GRM 105
-
Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
-
Distancia entre los apoyos en m
-
Flexión de la barra en mm a kN/m permitidos.
-
Esquema de carga para procesos de comprobación
-
La curva de carga con bandejas portacables en mm
-
Curva de flexión de la barra según la distancia entre apoyos
-
- Todos los tipos
-
Todos los tipos
-
Accesorios del sistema
Productos Tipo Código Cantidad Mín. ud. de venta
Tapa para bandeja de rejilla, encajable FT
DGRR 100 FT 6001822 3 m
Conector angular FT
GEV 36 FT 6016723 20 Unidad Accesorios de montaje
Productos Tipo Código Cantidad Mín. ud. de venta
Brida de fijación del tabique separador
KS GR A2 6062282 30 Unidad
Tabique separador 85 DD
TSG 85 DD 6062331 3 m
Placa para salida de cables FT
KAB GR FT 6220142 10 Unidad - Descargas
-
