Bandeja de rejilla GR-Magic® 55 A2
Código 6001072 | EAN 4012196101290
- Descripción de producto
-
Descripción de productoBandeja de rejilla con conexión de unión rápida de ala 55 mm.
Aislamiento magnético sin tapa 15 dB, con tapa 25 dB.
-
- Datos técnicos
-
Datos técnicos

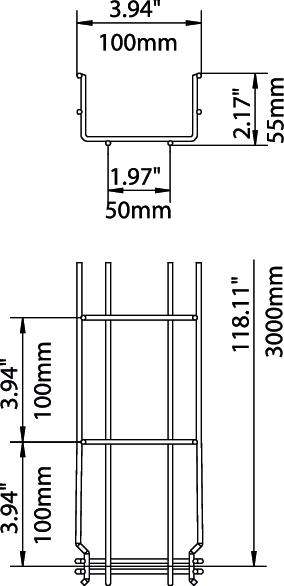

Acero inoxidable, barnizado sí Altura 2,17 in Altura 55 mm Ancho 3,94 in Ancho 100 mm Color acero inoxidable Conector sin tornillos sí Diámetro alambre 3,9 mm Dimensión 55x100x3000 Distancia de sujeción 1,0 m 0,35 kN/m Distancia de sujeción 1,5 m 0,2 kN/m Distancia de sujeción 2,0 m 0,1 kN/m Distancia de sujeción 2,5 m 0,1 kN/m Forma de perfil Perfil U Huella de CO₂ (GWP) Cradle-to-Gate 3,64 kg CO₂e / 1 Metro Longitud 3000 mm Mantenimiento de función sí Material Acero inoxidable 1.4301 Medida B 100 mm Medida H 58 mm Modelo de unión conector integrado Protección contra incendios Mantenimiento de función construcción portante específica según el cable Sección efectiva 40 cm² Sección efectiva 4000 mm² Superficie Pulido, con tratamiento posterior Tabique separador integrado Sin Tipo de test de carga según IEC 61537 Tipo II Tipo del conector del sistema portacables Fijación a presión Datos técnicos
Diagrama de carga bandeja de rejilla C tipo GRM 55 VA
-
Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
-
Distancia entre los apoyos en m
-
Flexión de la barra en mm a kN/m permitidos.
-
Esquema de carga para procesos de comprobación
-
La curva de carga con bandejas portacables en mm
-
Curva de flexión de la barra según la distancia entre apoyos
-
- Todos los tipos
-
Todos los tipos
-
Accesorios del sistema
Productos Tipo Código Cantidad Mín. ud. de venta
Tapa para bandeja de rejilla, encajable A2
DGRR 100 A2 6001862 3 m
Conector angular A2
GEV 36 A2 6016731 20 Unidad Accesorios de montaje
Productos Tipo Código Cantidad Mín. ud. de venta
Tabique separador 45 A2
TSG 45 A2 6062025 3 m
Brida de fijación del tabique separador
KS GR A2 6062282 30 Unidad - Descargas
-
