Bandeja de rejilla GR-Magic® 55 A2
Código 6001070 | EAN 4012195430933
- Descripción de producto
-

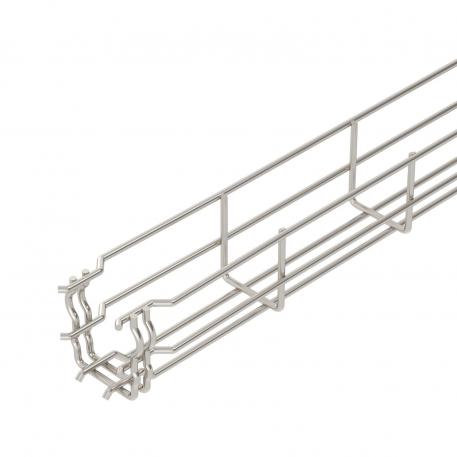

Descripción de productoBandeja de rejilla con conexión de unión rápida de ala 55 mm.
Aislamiento magnético sin tapa 15 dB, con tapa 25 dB.
-
- Datos técnicos
-
Datos técnicos

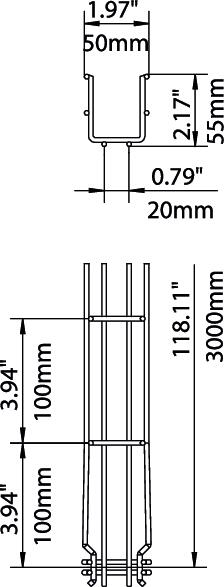

Acero inoxidable, barnizado sí Altura 55 mm Altura 2,17 in Ancho 1,97 in Ancho 50 mm Color acero inoxidable Conector sin tornillos sí Diámetro alambre 3,9 mm Dimensión 55x50x3000 Distancia de sujeción 1,0 m 0,35 kN/m Distancia de sujeción 1,5 m 0,2 kN/m Distancia de sujeción 2,0 m 0,1 kN/m Distancia de sujeción 2,5 m 0,1 kN/m Forma de perfil Perfil U Huella de CO₂ (GWP) Cradle-to-Gate 3,407 kg CO₂e / 1 Metro Longitud 3000 mm Mantenimiento de función sí Material Acero inoxidable 1.4301 Medida B 52 mm Medida H 58 mm Modelo de unión conector integrado Protección contra incendios Mantenimiento de función construcción portante específica según el cable Sección efectiva 16 cm² Sección efectiva 1600 mm² Superficie Pulido, con tratamiento posterior Tabique separador integrado Sin Tipo de test de carga según IEC 61537 Tipo II Tipo del conector del sistema portacables Fijación a presión Datos técnicos
Diagrama de carga bandeja de rejilla C tipo GRM 55 VA
-
Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
-
Distancia entre los apoyos en m
-
Flexión de la barra en mm a kN/m permitidos.
-
Esquema de carga para procesos de comprobación
-
La curva de carga con bandejas portacables en mm
-
Curva de flexión de la barra según la distancia entre apoyos
-
- Todos los tipos
-
Todos los tipos
-
Accesorios del sistema
Productos Tipo Código Cantidad Mín. ud. de venta
Tapa para bandeja de rejilla, encajable A2
DGRR 50 A2 6001860 3 m
Conector angular A2
GEV 36 A2 6016731 20 Unidad Accesorios de montaje
Productos Tipo Código Cantidad Mín. ud. de venta
Tabique separador 45 A2
TSG 45 A2 6062025 3 m
Brida de fijación del tabique separador
KS GR A2 6062282 30 Unidad - Descargas
-
Hoja de datos GRM 55 50 A2 / 6001070 , 0.44MB , pdfProspecto Tapa encajable , 2.00MB , pdfProspecto G-Gitterrinne Magic® , 0.68MB , pdfCatálogo Kabeltragsysteme , 45.23MB , pdfDeclaración de conformidad UE GRM 55 50 A2 / 6001070 , 0.16MB , pdfREACH Declaración de conformidad GRM 55 50 A2 / 6001070 , 0.12MB , pdfRoHS Declaración de conformidad GRM 55 50 A2 / 6001070 , 0.12MB , pdfHomologación Homologación VDE GRM , 0.50MB , pdfHomologación Homologación RINA GRM , 0.61MB , pdfDeclaración medioambiental Umweltproduktdeklaration (EPD) , 1.48MB , pdfGuía de selección GR-Magic® , 2.00MB , pdfInstrucciones de montaje General information on the mounting , 2.00MB , pdfInstrucciones de montaje Instrucciones de montaje de sistemas de rejilla , 9.52MB , pdf
