Bandeja de rejilla GR-Magic® 55 G 3000 | 300 | 55 | 4,8 | 129 | sí

Bandeja de rejilla GR-Magic® 55 G

Código 6001448 | EAN 4012196858675

Código / Tipo

Longitud	3000 mm

Ancho

Altura	55 mm

Diámetro alambre

Sección efectiva

Mantenimiento de función

Descripción de producto

Descripción de producto

Bandeja de rejilla con conexión de unión rápida con ala de 55 mm.
Aislamiento magnético sin tapa 15 dB, con tapa 25 dB.
Puede consultar información más exacta acerca de la clasificación UL en la correspondiente homologación.

Datos técnicos

Datos técnicos

Acero inoxidable, barnizado	no
Altura	55 mm
Altura	2,17 in
Ancho	11,81 in
Ancho	300 mm
Color	zinc
Conector sin tornillos	sí
Diámetro alambre	4,8 mm

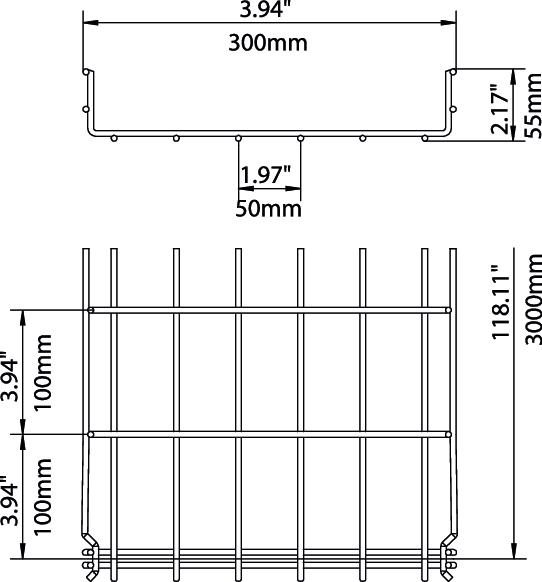

Dimensión	55x300x3000
Distancia de sujeción 1,0 m	0,7 kN/m
Distancia de sujeción 1,5 m	0,5 kN/m
Distancia de sujeción 2,0 m	0,25 kN/m
Distancia de sujeción 2,5 m	0,2 kN/m
Forma de perfil	Perfil U
Huella de CO₂ (GWP) Cradle-to-Gate	3,576 kg CO₂e / 1 Metro

Longitud	3000 mm
Mantenimiento de función	sí
Material	Acero
Medida B	300 mm
Medida H	58 mm
Modelo de unión	conector integrado
Protección contra incendios	Mantenimiento de función construcción portante específica según el cable
Sección efectiva	129 cm²
Sección efectiva	12900 mm²
Superficie	electrozincado
Tabique separador integrado	Sin
Tipo de test de carga según IEC 61537	Tipo II
Tipo del conector del sistema portacables	Fijación a presión
Tipo vano ancho	no

Datos técnicos

Diagrama de carga bandeja de rejilla GR-Magic tipo GRM 55

Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
Distancia entre los apoyos en m
Flexión de la barra en mm a kN/m permitidos.
Esquema de carga para procesos de comprobación
La curva de carga con bandejas portacables en mm
Curva de flexión de la barra según la distancia entre apoyos

Todos los tipos

Todos los tipos

Tipo	Longitud	Ancho	Altura	Diámetro alambre	Sección efectiva	Mantenimiento de función	Código	Cantidad	Mín. ud. de venta
GRM 55 50 G	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	sí	6001441	m	3 m
GRM 55 100 G	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	sí	6001442	m	3 m
GRM 55 150 G	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	sí	6001444	m	3 m
GRM 55 200 G	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	sí	6001446	m	3 m
GRM 55 300 G	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	sí	6001448	m	3 m
GRM 55 400 G	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	sí	6001450	m	3 m
GRM 55 500 G	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	no	6001452	m	3 m
GRM 55 600 G	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	no	6001454	m	3 m

Accesorios

Accesorios del sistema

Productos	Tipo	Código	Cantidad	Mín. ud. de venta
Tapa para bandeja de rejilla, encajable FS	DGRR 300 FS	6001848	m	3 m
Conector angular G	GEV 36 G	6016715	Unidad	20 Unidad

Accesorios de montaje

Productos	Tipo	Código	Cantidad	Mín. ud. de venta
Tabique separador 45 FS	TSG 45 FS	6062033	m	3 m
Brida de fijación del tabique separador	KS GR A2	6062282	Unidad	30 Unidad
Placa para salida de cables FS	KAB GR FS	6220139	Unidad	10 Unidad
