Bandeja de rejilla GR-Magic® 55FT 3000 | 400 | 55 | 4,8 | 175 | sí

Bandeja de rejilla GR-Magic® 55FT

Código 6001428 | EAN 4012196815111

Código / Tipo

Longitud	3000 mm

Ancho

Altura	55 mm

Diámetro alambre

Sección efectiva

Mantenimiento de función

Descripción de producto

Descripción de producto

Bandeja de rejilla con conexión de unión rápida de ala 55 mm.
Aislamiento magnético sin tapa 15 dB, con tapa 25 dB.
Puede consultar información más exacta acerca de la clasificación UL en la correspondiente homologación.

Datos técnicos

Datos técnicos

Acero inoxidable, barnizado	no
Altura	2,17 in
Altura	55 mm
Ancho	15,75 in
Ancho	400 mm
Color	zinc
Conector sin tornillos	sí
Diámetro alambre	4,8 mm
Dimensión	55x400x3000
Distancia de sujeción 1,0 m	0,9 kN/m
Distancia de sujeción 1,5 m	0,6 kN/m
Distancia de sujeción 2,0 m	0,3 kN/m
Distancia de sujeción 2,5 m	0,25 kN/m
Forma de perfil	Perfil U
Huella de CO₂ (GWP) Cradle-to-Gate	4,974 kg CO₂e / 1 Metro

Longitud	3000 mm
Mantenimiento de función	sí
Material	Acero
Medida B	400 mm
Medida H	58 mm
Modelo de unión	conector integrado
Protección contra incendios	Mantenimiento de función construcción portante específica según el cable
Sección efectiva	175 cm²
Sección efectiva	17500 mm²
Superficie	Galvanizado por inmersión en caliente
Tabique separador integrado	Sin
Tipo de test de carga según IEC 61537	Tipo II
Tipo del conector del sistema portacables	Fijación a presión
Tipo vano ancho	no

Datos técnicos

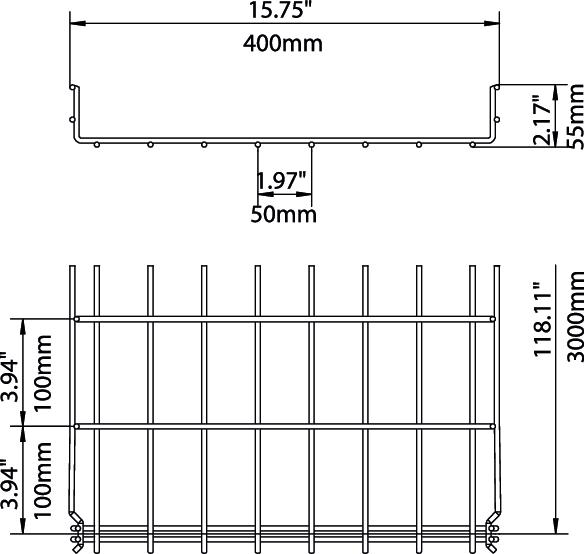

Diagrama de carga bandeja de rejilla GR-Magic tipo GRM 55

Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
Distancia entre los apoyos en m
Flexión de la barra en mm a kN/m permitidos.
Esquema de carga para procesos de comprobación
La curva de carga con bandejas portacables en mm
Curva de flexión de la barra según la distancia entre apoyos

Todos los tipos

Todos los tipos

Tipo	Longitud	Ancho	Altura	Diámetro alambre	Sección efectiva	Mantenimiento de función	Código	Cantidad	Mín. ud. de venta
GRM 55 50 FT	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	sí	6001415	m	3 m
GRM 55 100 FT	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	sí	6001416	m	3 m
GRM 55 150 FT	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	sí	6001418	m	3 m
GRM 55 200 FT	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	sí	6001420	m	3 m
GRM 55 200 4.8FT	3000 mm	200 mm	55 mm	4,8 mm	87 cm²	sí	6001421	m	3 m
GRM 55 300 FT	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	sí	6001424	m	3 m
GRM 55 400 FT	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	sí	6001428	m	3 m
GRM 55 500 FT	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	no	6001432	m	3 m
GRM 55 600 FT	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	no	6001436	m	3 m

Accesorios

Accesorios del sistema

Productos	Tipo	Código	Cantidad	Mín. ud. de venta
Tapa para bandeja de rejilla, encajable FT	DGRR 400 FT	6001830	m	3 m
Conector angular FT	GEV 36 FT	6016723	Unidad	20 Unidad

Accesorios de montaje

Productos	Tipo	Código	Cantidad	Mín. ud. de venta
Brida de fijación del tabique separador	KS GR A2	6062282	Unidad	30 Unidad
Tabique separador 45 DD	TSG 45 DD	6062321	m	3 m
Placa para salida de cables FT	KAB GR FT	6220142	Unidad	10 Unidad
Adaptador de bandeja de rejilla para soporte de conductos de tejado	165 MBG HGRM	5218886	Unidad	50 Unidad
