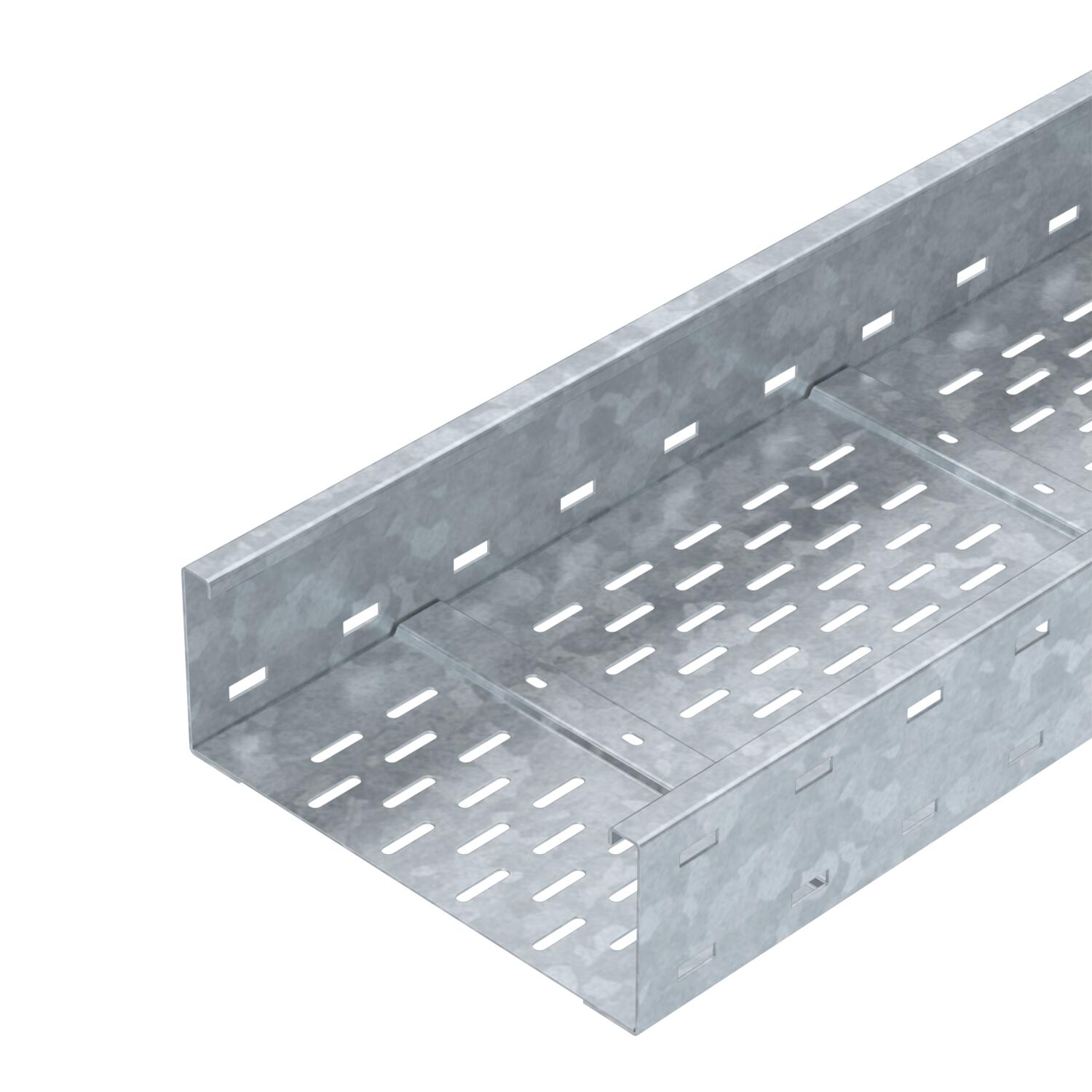

Bandeja portacables de vano ancho WKSG 110 FT

Código / Tipo

Mantenimiento de función	no

Longitud	6000 mm

Ancho

Espesor de chapa	2 mm

Descripción de producto

Descripción de producto

Sistema de bandejas portacables de amplios vanos, perforado, de ala 110 mm.
Aislamiento magnético sin tapa 20 dB, con tapa 50 dB.

Datos técnicos

Acero inoxidable, barnizado	no
Aislamiento magnético con tapa	50 dB
Aislamiento magnético sin tapa	20 dB
Altura	110 mm
Ancho	300 mm
Color	zinc

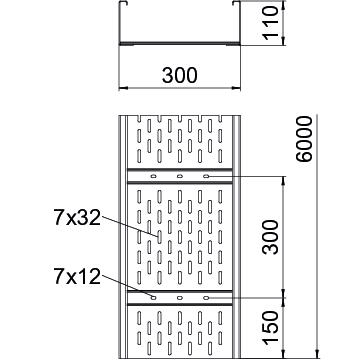

Dimensión	110x300x6000
Distancia de sujeción 3,0 m	2,5 kN/m
Distancia de sujeción 3,5 m	2,01 kN/m
Distancia de sujeción 4,0 m	1,6 kN/m
Distancia de sujeción 4,5 m	1,32 kN/m
Distancia de sujeción 5,0 m	1,1 kN/m
Distancia de sujeción 6,0 m	0,75 kN/m
Distancia de sujeción 7,0 m	0,45 kN/m
Distancia de sujeción 8,0 m	0,2 kN/m
Espesor de chapa	2 mm

Huella de CO₂ (GWP) Cradle-to-Gate	18,577 kg CO₂e / 1 Metro
Longitud	6000 mm
Longitud útil	6000 mm
Mantenimiento de función	no
Material	Acero
Medida B	300 mm
Medida L	6000 mm
Modelo de unión	sin unión
Perforación de montaje en el suelo	sí
Perforación lateral	sí
Sección efectiva	30500 mm²
Sección efectiva	305 cm²
Superficie	Galvanizado por inmersión en caliente
Tamaño	110 x 300
Tipo del conector del sistema portacables	Atornillado
Tipo vano ancho	sí

Datos técnicos

Todos los tipos

Tipo	Mantenimiento de función	Longitud	Ancho	Espesor de chapa	Código	Cantidad	Mín. ud. de venta
WKSG 120 FT	no	6000 mm	200 mm	2 mm	6098141	m	6 m
WKSG 130 FT	no	6000 mm	300 mm	2 mm	6098145	m	6 m
WKSG 140 FT	no	6000 mm	400 mm	2 mm	6098149	m	6 m
WKSG 150 FT	no	6000 mm	500 mm	2 mm	6098153	m	6 m
WKSG 160 FT	no	6000 mm	600 mm	2 mm	6098157	m	6 m

Accesorios

Productos	Tipo	Código	Cantidad	Mín. ud. de venta
Unión recta FT	WRVL 110 FT	6091180	Unidad	2 Unidad
Curva de 90° 110 FT	WRB 90 130 FT	6098348	Unidad	1 Unidad
Tapa con tornillo giratorio DD	WDRL 1116 30 DD	6227604	m	3 m
Tabique separador 85 DD	TSG 85 DD	6062331	m	3 m
Unión recta DD	SSLB 300 DD	7070318	Unidad	20 Unidad
