Bandeja portacables de vano ancho WKSG 110 FT
Código 6098149 | EAN 4012196034277
- Descripción de producto
-

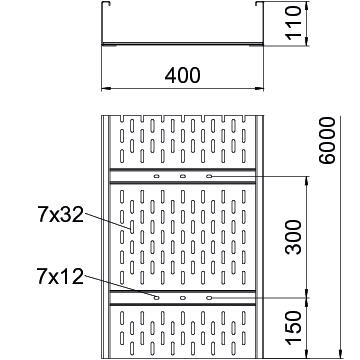

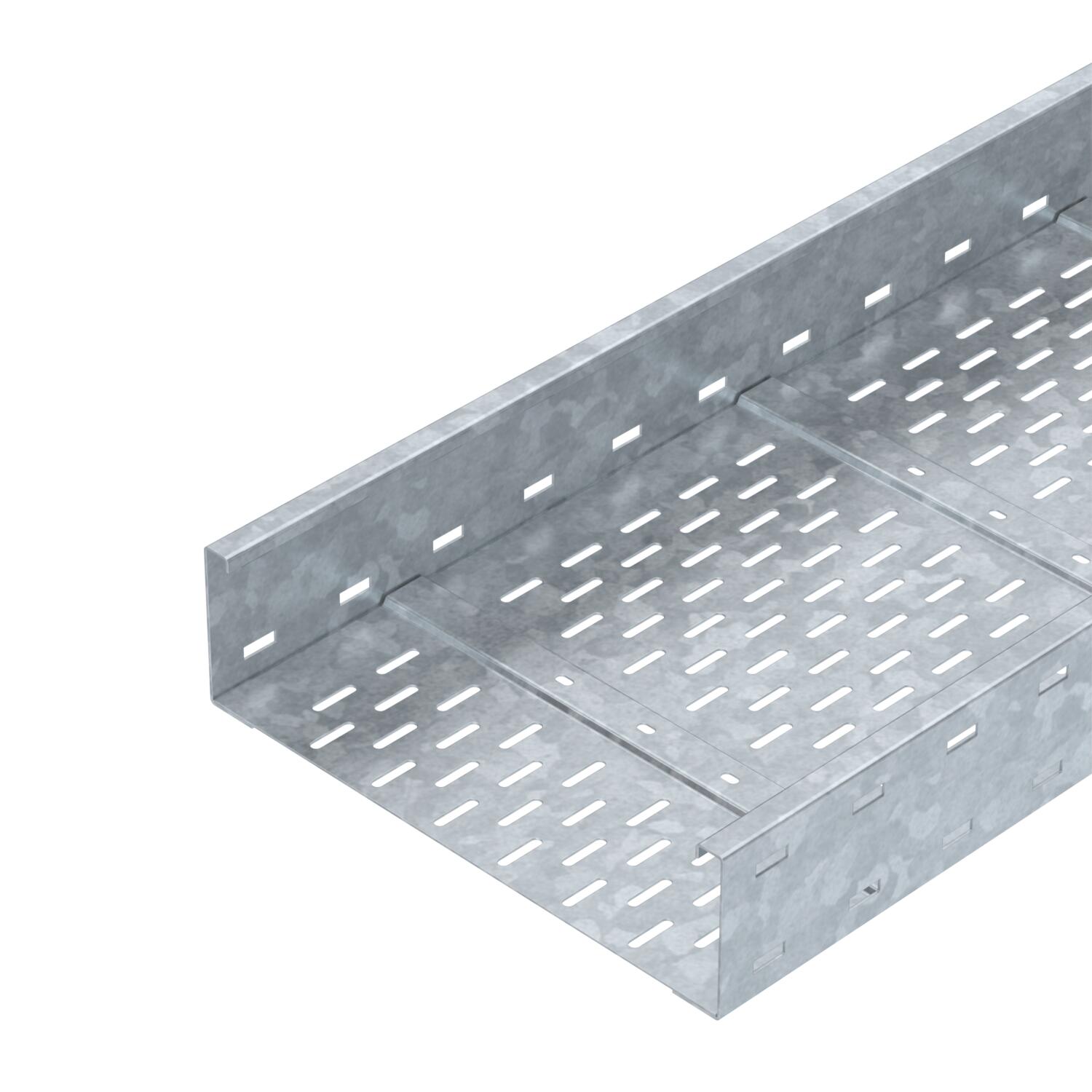

Descripción de productoSistema de bandejas portacables de amplios vanos, perforado, de ala 110 mm.
Aislamiento magnético sin tapa 20 dB, con tapa 50 dB.
-
- Datos técnicos
-
Datos técnicos
Acero inoxidable, barnizado no Aislamiento magnético con tapa 50 dB Aislamiento magnético sin tapa 20 dB Altura 110 mm Ancho 400 mm Color zinc Dimensión 110x400x6000 Distancia de sujeción 3,0 m 2,9 kN/m Distancia de sujeción 3,5 m 2,43 kN/m Distancia de sujeción 4,0 m 2 kN/m Distancia de sujeción 4,5 m 1,72 kN/m Distancia de sujeción 5,0 m 1,5 kN/m Distancia de sujeción 6,0 m 1 kN/m Distancia de sujeción 7,0 m 0,7 kN/m Distancia de sujeción 8,0 m 0,4 kN/m Espesor de chapa 2 mm Huella de CO₂ (GWP) Cradle-to-Gate 21,537 kg CO₂e / 1 Metro Longitud 6000 mm Longitud útil 6000 mm Mantenimiento de función no Material Acero Medida B 400 mm Medida L 6000 mm Modelo de unión sin unión Perforación de montaje en el suelo sí Perforación lateral sí Sección efectiva 408 cm² Sección efectiva 40800 mm² Superficie Galvanizado por inmersión en caliente Tamaño 110 x 400 Tipo del conector del sistema portacables Atornillado Tipo vano ancho sí Datos técnicos
Diagrama de carga bandeja de chapa de vanos anchos WKSG 110
-
Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
-
Distancia entre los apoyos en m
-
Flexión de la barra en mm a kN/m permitidos.
-
Esquema de carga para procesos de comprobación
-
La curva de carga con bandejas portacables en mm
-
Curva de flexión de la barra según la distancia entre apoyos
-
- Todos los tipos
-
Accesorios del sistema
Productos Tipo Código Cantidad Mín. ud. de venta
Unión recta FT
WRVL 110 FT 6091180 2 Unidad
Curva de 90° 110 FT
WRB 90 140 FT 6098352 1 Unidad
Tapa con tornillo giratorio DD
WDRL 1116 40 DD 6227608 3 m
Tabique separador 85 DD
TSG 85 DD 6062331 3 m
Unión recta DD
SSLB 400 DD 7070322 20 Unidad - Descargas
-
