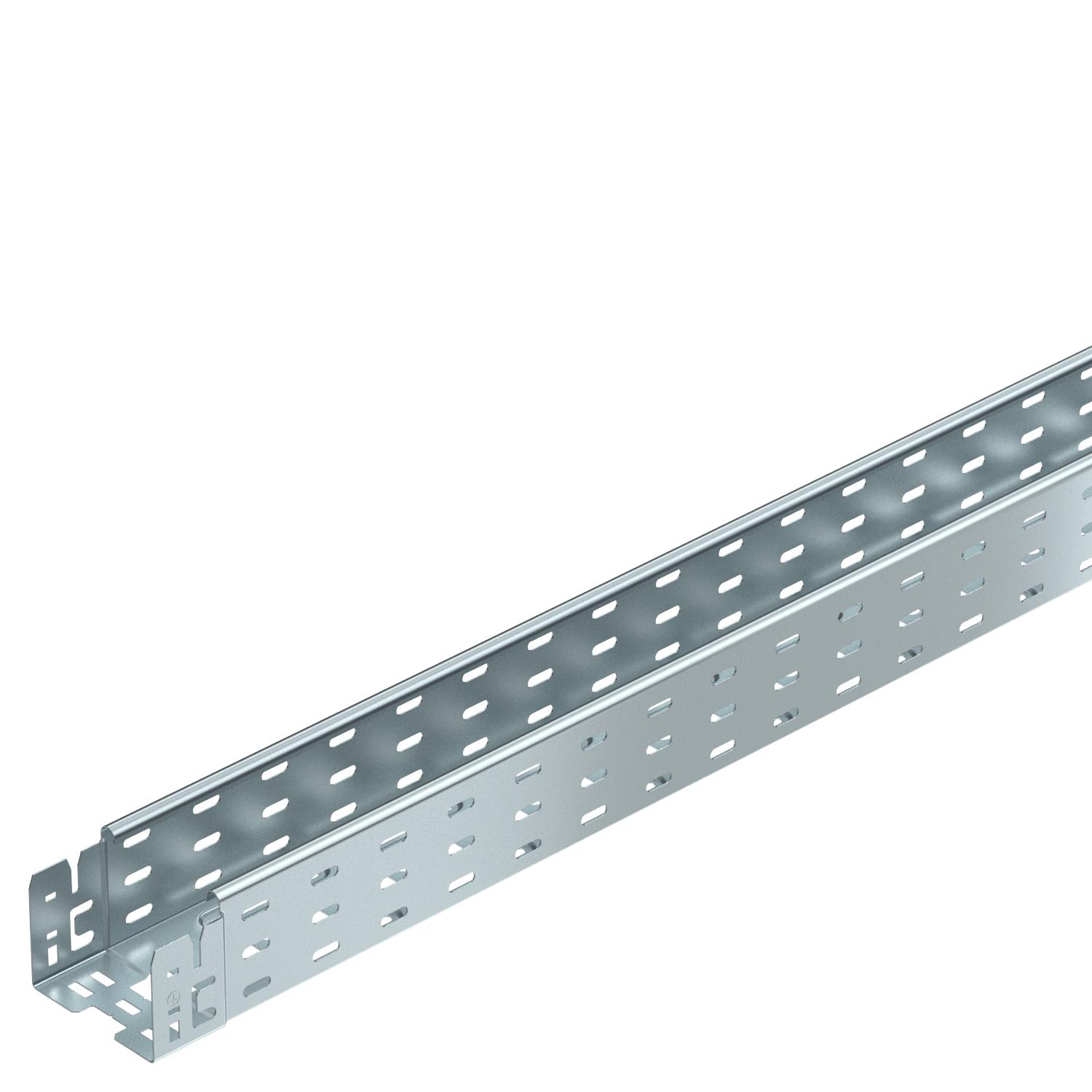

Bandeja portacables MKS-Magic® 85 FS
Código 6059080 | EAN 4012195830344
- Descripción de producto
-
Descripción de productoBandeja portacables con sistema de fijación rápida integrado. La longitud útil de la bandeja portacables es 3.000 mm.
La bandeja portacables tiene una perforación lateral continua de 7 x 20 mm para la instalación de componentes de unión y de montaje adicionales.
A partir de un ancho de bandeja de 200 mm, con el 30% de porcentaje de perforaciones, adecuado según la normativa VdS 2092 para su uso bajo sistemas de aspersión contra incendios.
-
- Datos técnicos
-
Datos técnicos
Acero inoxidable, barnizado no Aislamiento magnético con tapa 50 dB Aislamiento magnético sin tapa 20 dB Altura 85 mm Ancho 100 mm Calibre maestro de agujeros OTAN no Clase de carga NEMA 8A Color zinc Con tapa no Dimensión 85x100x3050 Distancia de sujeción 1,5 m 1,7 kN/m Distancia de sujeción 2,0 m 1,35 kN/m Distancia de sujeción 2,5 m 1 kN/m Espesor de chapa 1 mm Huella de CO₂ (GWP) Cradle-to-Gate 5,3767 kg CO₂e / 1 Metro Longitud 3050 mm Longitud útil 3000 mm Mantenimiento de función no Material Acero Medida B 100 mm Medida L 30 mm Medida y 62 mm Modelo de unión conector integrado Perforación de montaje en el suelo sí Perforación lateral sí Sección efectiva 83 cm² Sección efectiva 8300 mm² Superficie Galvanizado en banda Tipo de test de carga según IEC 61537 Tipo II Tipo del conector del sistema portacables Fijación a presión Tipo vano ancho no Datos técnicos

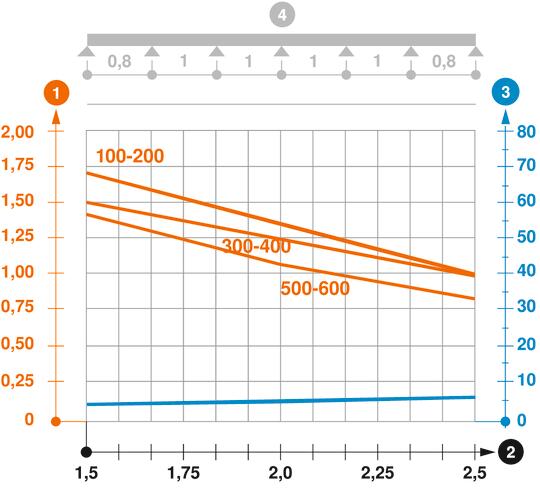

Diagrama de carga bandeja portacables MKSM 85
-
Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
-
Distancia entre los apoyos en m
-
Flexión de la barra en mm a kN/m permitidos.
-
Esquema de carga para procesos de comprobación
-
La curva de carga con bandejas portacables en mm
-
Curva de flexión de la barra según la distancia entre apoyos
-
- Todos los tipos
-
Accesorios del sistema
Productos Tipo Código Cantidad Mín. ud. de venta

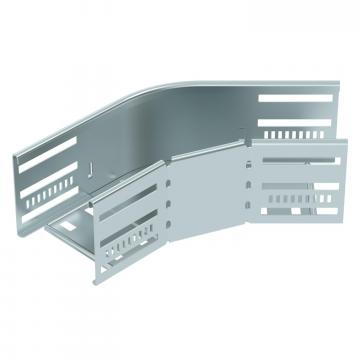

Curva de 90° 85 FS
RB 90 810 FS 6036700 1 Unidad
Derivaciones simples 85 FS
RAA 810 FS 6042131 1 Unidad
Tapa con tornillo giratorio FS
DRL 100 FS 6052096 3 m
Tabique separador 85 FS
TSG 85 FS 6062114 3 m - Descargas
-
Hoja de datos MKSM 810 FS / 6059080 , 0.36MB , pdfDeclaración de conformidad UE MKSM 810 FS / 6059080 , 0.13MB , pdfDeclaración de protección medioambiental (EPD) MKSM 810 FS / 6059080 , 1.48MB , pdfDeclaración de conformidad UK MKSM 810 FS / 6059080 , 0.09MB , pdfREACH Declaración de conformidad MKSM 810 FS / 6059080 , 0.12MB , pdfRoHS Declaración de conformidad MKSM 810 FS / 6059080 , 0.12MB , pdfHomologación Homologación VDE KTS-Magic , 0.18MB , pdfInstrucciones de montaje Latchable Magic cable tray systems , 11.35MB , pdfInstrucciones de montaje General information on the mounting , 2.00MB , pdf
