Nota: Este articulo está descontinuado.
Puedes encontrar el artículo actual aquí: 2003822 / HW Caja portamecanismos para paredes huecas 47, doble
Caja portamecanismos para paredes técnicas (pladur), doble
Código 2003422 | EAN 4012195032830
- Descripción de producto
-

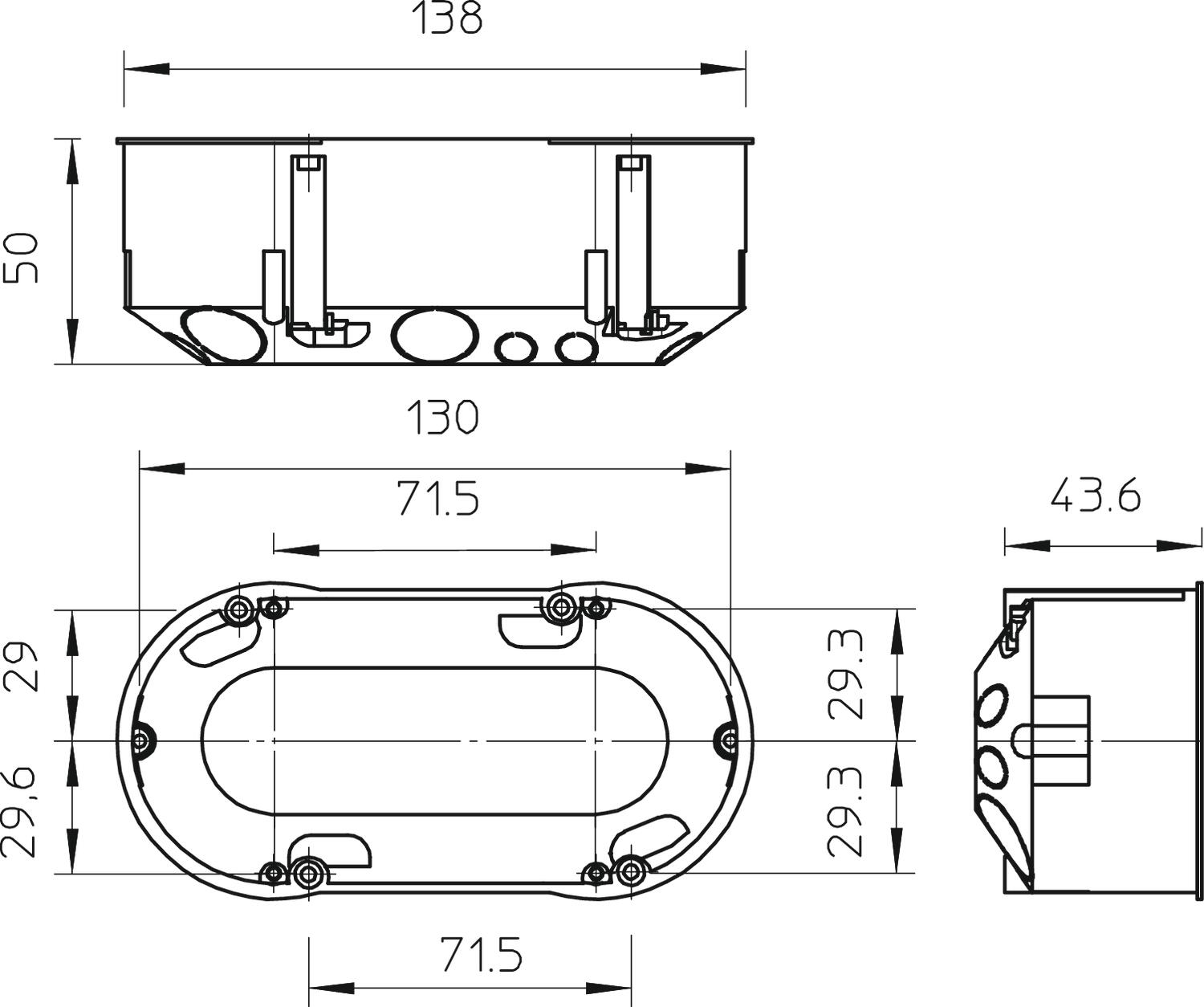

Descripción de productoCaja portamecanismos doble, para 2 mecanismos o 1 mecanismo doble, con 4 tornillos para mecanismos. Dimensiones según DIN 49073-1, para un grosor de placa de entre 7 y 35 mm. Distancia estándar de combinación de 71 mm, 14 aberturas rompibles para conductores NYM, líneas de datos y tubos de 20 mm de Ø, grado de protección IP30.
Norma IEC 60670-1, IEC 60670-22 y DIN 49073-1.
-
- Datos técnicos
-
Datos técnicos
A prueba de impactos no Altura 50 mm Altura del piso mín. 50 mm Ancho 68 mm Antiinflamable la norma VDE 0471/DIN 695 parte 2-1, temperatura de ensayo 850°C Apropiado para grosor de placa máx. 35 mm Apropiado para grosor de placa mín. 7 mm Clase de protección IP30 Color Naranja Con apantallamiento no Con lengüeta claveteada no Con tornillos sí Diámetro 68 mm Diámetro orificio de fresado 68 mm Dimensión 138x68x50 Distancia entre tornillos mecanismo 60 mm Ejecución Ovalado Empalmes Sin Entrada por la parte posterior sí Entradas 14 Entradas de tubo Ø 20 mm 1 Fijación de los aparatos Tornillos Fijación de tapa No se aplica Hermética no Huella de CO₂ (GWP) Cradle-to-Gate 0,165 kg CO₂e / 1 Unidad Libre de halógenos sí Longitud 138 mm Mantenimiento de función Sin Material Polipropileno Máx. Sección de conductor 2,5 mm² Montaje Sin Número de compartimentos 2 Número de entradas 14 Para diámetro de tubo 20 mm Precintable no Sección nominal máx. 2,5 mm² Sección nominal mín. 1,5 mm² Tapa Sin Tensión de funcionamiento 400 V Tipo de entrada a la carcasa Troquelado Tipo de entrada_ aberturas rompibles para conductores NYM, cables de datos y tubos de 20 mm de Ø. - Todos los tipos
- Descargas
-
Hoja de datos HG 60 2 / 2003422 , 0.28MB , pdfDeclaración de conformidad UE HG 60 2 / 2003422 , 0.15MB , pdfREACH Declaración de conformidad HG 60 2 / 2003422 , 0.12MB , pdfRoHS Declaración de conformidad HG 60 2 / 2003422 , 0.12MB , pdfHomologación Homologación VDE HG60/2 , 0.12MB , pdf
