Nota: Este articulo está descontinuado.
Puedes encontrar el artículo actual aquí: 2003806 / HW Cajas portamecanismos para paredes huecas 47, hermética

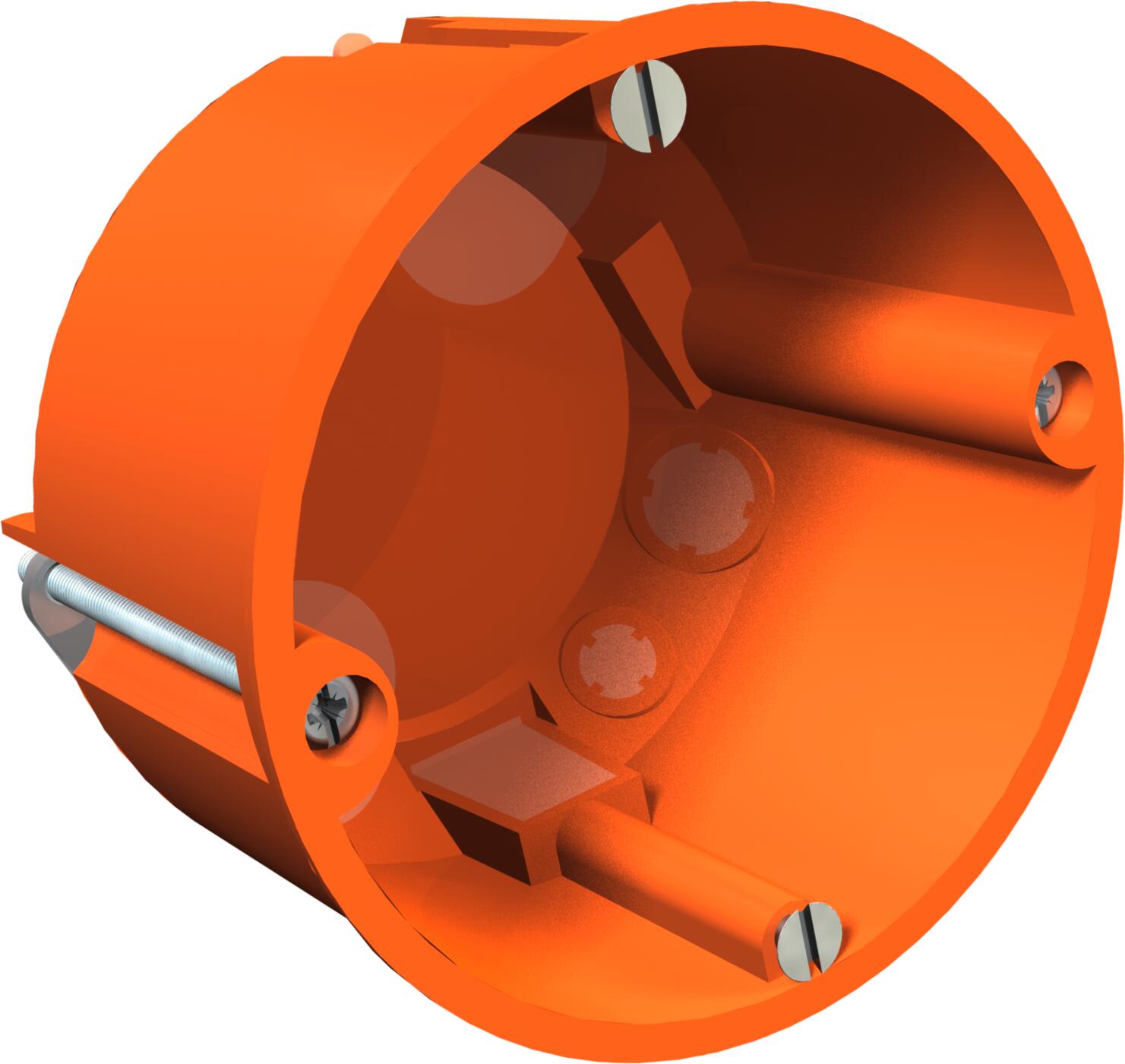

Caja portamecanismos para paredes técnicas (pladur), estanca al aire
Código 2003611 | EAN 4012195246732
- Descripción de producto
-
Descripción de productoCaja portamecanismos para paredes huecas, versión estanca a las corrientes de aire gracias a la membrana blanda de las entradas. Dimensiones según DIN 49073-1, para un grosor de placa de entre 7 y 35 mm. Distancia estándar de combinación de 71 mm, posibilidad de cableado mediante conectores de unión con combinaciones entre cajas portamecanismos y cajas de conexión de mecanismos. Las cajas portamecanismos también se pueden utilizar como cajas de conexión según VDE 0606-1 con fijación atornillada doble y tapa atornillada con grado de protección IP40. Incluidos 12 conectores de unión.
Norma IEC 60670-1, IEC 60670-22 y DIN 49073-1.
-
- Datos técnicos
-
Datos técnicos

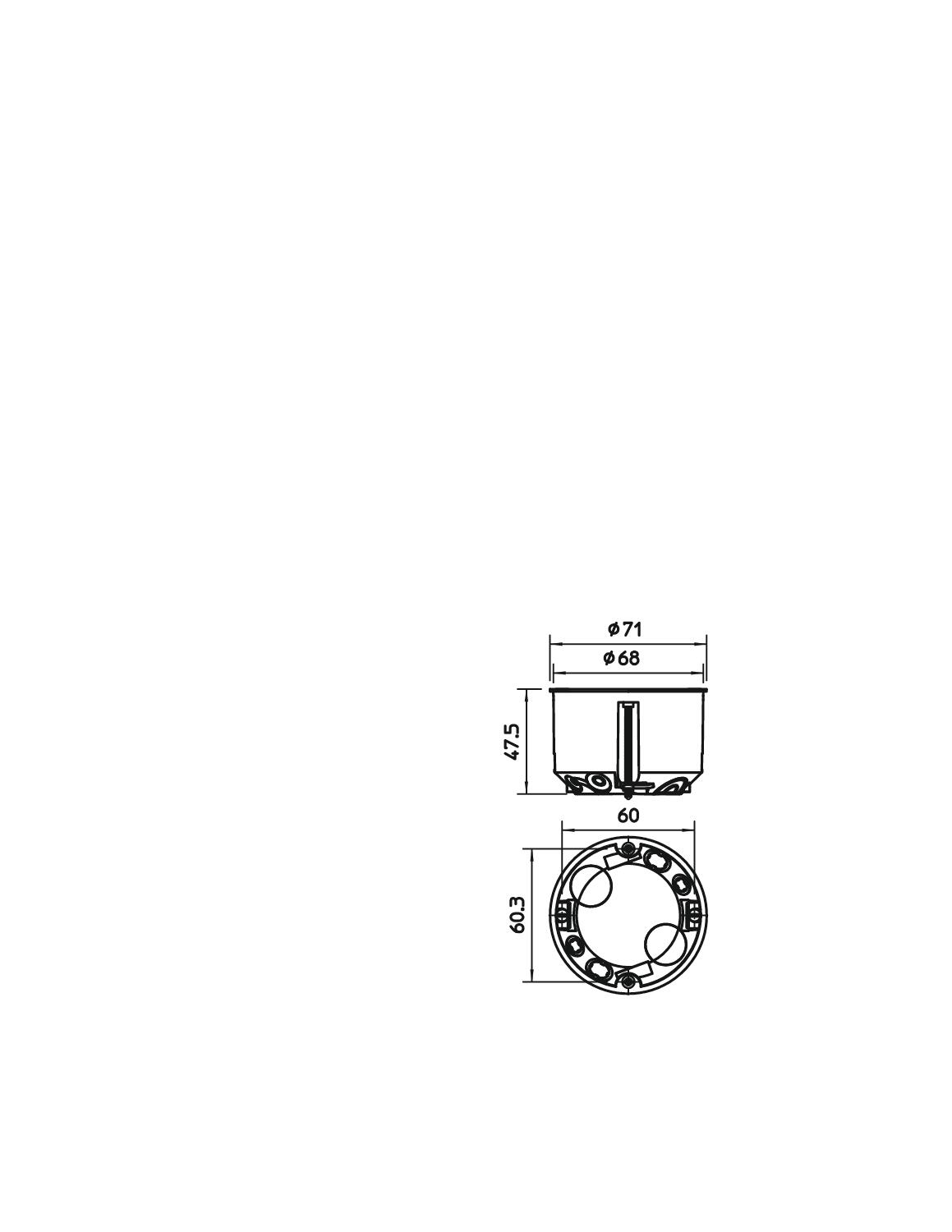

A prueba de impactos sí Altura 47 mm Altura del piso mín. 45 mm Antiinflamable la norma VDE 0471/DIN 695 parte 2-1, temperatura de ensayo 850°C Apropiado para grosor de placa máx. 35 mm Apropiado para grosor de placa mín. 7 mm Clase de protección IP10 Color Naranja Con apantallamiento no Con lengüeta claveteada no Con tornillos sí Diámetro 68 mm Diámetro orificio de fresado 68 mm Dimensión Ø68mm, H47mm Distancia entre tornillos mecanismo 60 mm Ejecución redondo Empalmes Sin Entrada por la parte posterior sí Entradas 8 Fijación de los aparatos Tornillos Fijación de tapa No se aplica Hermética sí Huella de CO₂ (GWP) Cradle-to-Gate 0,191 kg CO₂e / 1 Unidad Libre de halógenos sí Mantenimiento de función Sin Material Polipropileno Máx. Sección de conductor 2,5 mm² Montaje Sin Número de compartimentos 1 Número de entradas 8 Para diámetro de tubo 20 mm Precintable no Sección nominal máx. 2,5 mm² Sección nominal mín. 1,5 mm² Tapa Sin Tensión de funcionamiento 400 V Tipo de entrada a la carcasa Membrana aislante Tipo de entrada_ Membrana de entrada blanda para conductores NYM, cables de datos y tubos de 20 mm de Ø. - Todos los tipos
- Descargas
-
Hoja de datos HG 60 MW / 2003611 , 0.22MB , pdfDeclaración de conformidad UE HG 60 MW / 2003611 , 0.16MB , pdfHomologación Homologación VDE HG 60, HG 60 MW , 0.12MB , pdf
