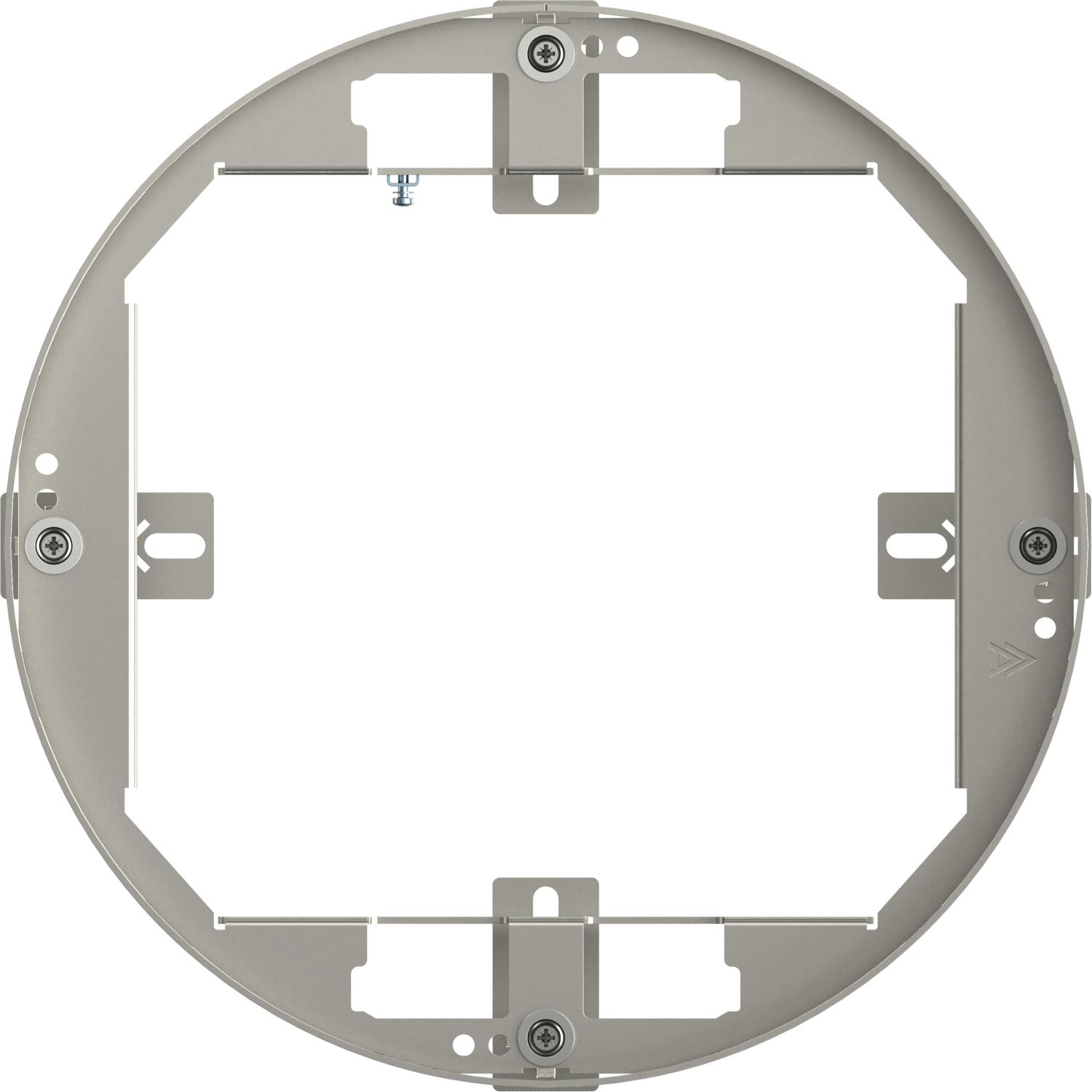

Conjunto de tapa y marco con altura regulable para tubo, RKFR, acero inoxidable
Código 7409432 | EAN 4012195869566
- Descripción de producto
-
Descripción de productoConjunto de tapa y marco con altura regulable de tamaño R9, con orificio para tubo, apropiados para el montaje de mecanismos en pavimentos que precisan una limpieza en seco o con agua.
Conjunto de tapa y marco de altura regulable con tubo, 3 compartimentos. Pueden instalarse 3 tapas ciegas de protección APMT5. Para la instalación de 3 soportes universales UT3 para 9 mecanismos individuales con anillo/estribo de soporte o 12 tomas Modul 45.
-
- Datos técnicos
-
Datos técnicos
Altura del piso máx. 155 mm Altura del piso mín. 110 mm Ancho 304 mm Apropiado para instalación de suelo técnico sí Apropiado para montaje en suelo hueco / técnico sí Autorizaciones VDE Carga vertical, superficie grande hasta 5.000 N Carga vertical, superficie pequeña hasta 3.000 N Cuidados del suelo húmedo Desacoplable no Diámetro de montaje 305 Dimensión Ø305mm Espesor del revestimiento del suelo 25 mm Grado de protección (IP) mientras se está utilizando IP20 Grado de protección (IP) si no se está utilizando IP44 Grado de protección código IK IK10 Longitud 304 mm Margen de nivelación máx. 155 mm Margen de nivelación mín. 110 mm Material Acero inoxidable 1.4301 Medida h 110 mm Modelo de salida de cable Tubo Modelo para carga pesada no Número de cajas portamecanismos 3 Número de dispositivos instalables 12 Número de salidas de cable 1 Profundidad de montaje 110 mm Soportes para alojar cajas portamecanismos sí Tamaño nominal para unidades portamecanismos R9 Tipo de sistema de montaje UT4 Versión redondo - Todos los tipos
-
Accesorios del sistema
Productos Tipo Código Cantidad Mín. ud. de venta
Tubo con rebaje, sin asa, para conjunto de tapa y marco con altura regulable
TUK2 GV 7428140 1 Unidad
Tubo con rebaje, sin asa, para conjunto de tapa y marco con altura regulable
TUK2 V 7428141 1 Unidad
Tubo con rebaje, con asa, para conjunto de tapa y marco con altura regulable
TUK2 G4 7428142 1 Unidad
Cubeta universal UT4, Modul 45®, longitud de sistema 208 mm
UT4 45 4 7408727 1 Unidad - Descargas
-
Hoja de datos RKFR2 9 V25 / 7409432 , 0.25MB , pdfREACH Declaración de conformidad RKFR2 9 V25 / 7409432 , 0.28MB , pdfRoHS Declaración de conformidad RKFR2 9 V25 / 7409432 , 0.28MB , pdfHomologación Homologación VDE RK RKN , 0.18MB , pdfFicha de datos de seguridad Instrucciones de conservación para la limpieza minuciosa de tomas de suelo y cajas de suelo , 0.05MB , pdfInstrucciones de uso Instrucciones de uso PF-G , 2.00MB , pdfNo hay textos informativos disponibles para este producto
