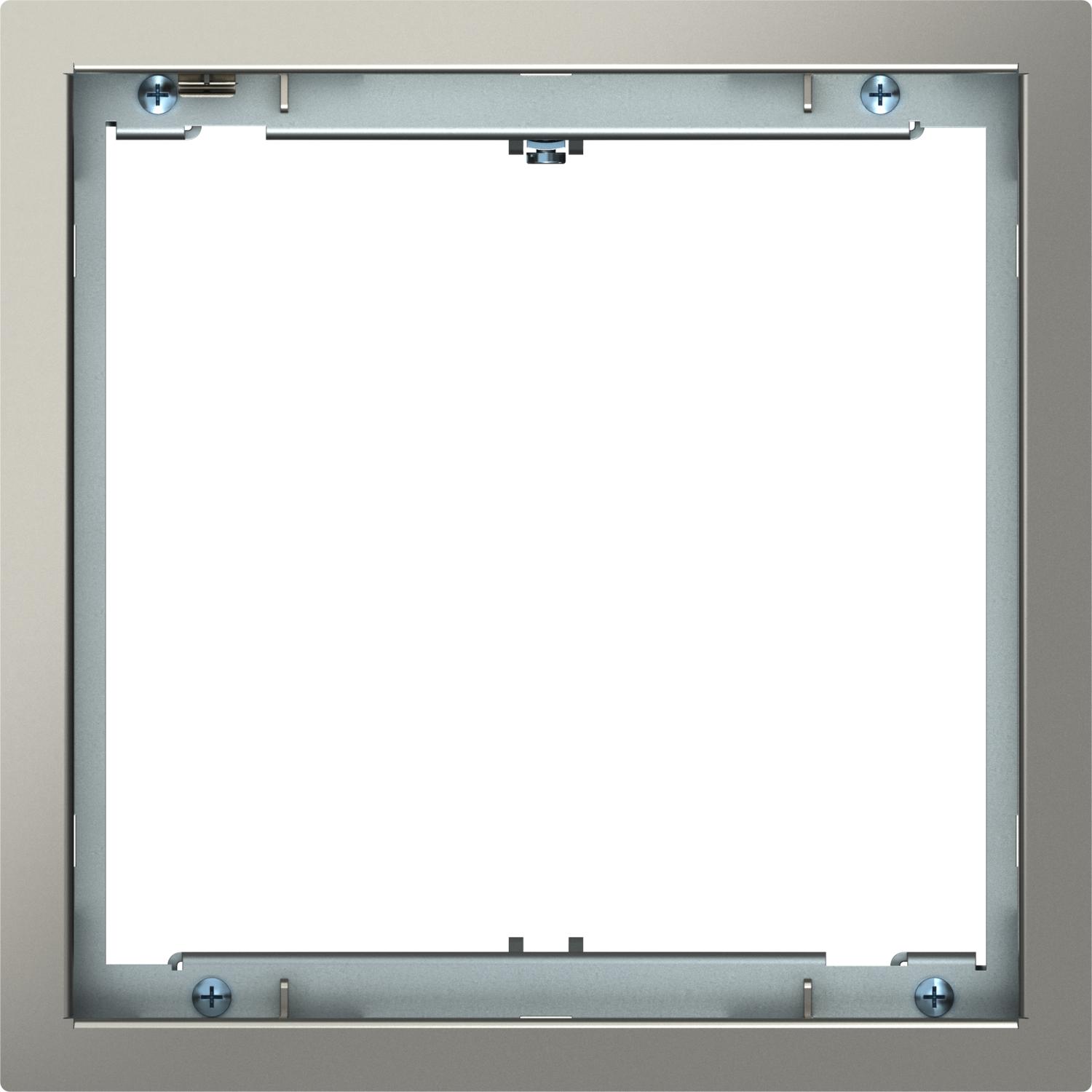

Conjunto portamecanismos GES4M-2 con asidero
Código 7405191 | EAN 4012196028726
- Descripción de producto
-
Descripción de productoUnidad portamecanismos con asidero para hasta 6 dispositivos individuales Modul 45 en 2 soportes universales UT3, para su uso en sistemas de canalización y suelos de sistema en interiores.
Escalera de encaje de plancha de acero galvanizado. El grosor del revestimiento del suelo está ajustado a 5 mm y puede ajustarse a 10 mm si es necesario.
Conjunto portamecanismos con asidero, 2 compartimentos, cubeta MT4. Pueden instalarse 2 tapas ciegas APMT2.
-
- Datos técnicos
-
Datos técnicos
Adecuado para canalización bajo pavimento sí Adecuado para canalización cerrada a ras de pavimento no Altura del piso mín. 78 mm Ancho 222 mm Ancho, dimensiones de montaje 201 mm Ancho, dimensiones exteriores 222 mm Apropiado para canal bajo suelo sí Apropiado para instalación de suelo técnico sí Apropiado para limpieza con agua no Apropiado para montaje en suelo hueco / técnico sí Autorizaciones VDE Carga vertical, superficie grande hasta 5.000 N Carga vertical, superficie pequeña hasta 3.000 N Con entalladura para revestimiento de suelo sí Cuidados del suelo seco Dimensión 223x223x70 Espesor del revestimiento del suelo 5 mm Grado de protección (IP) mientras se está utilizando IP20 Grado de protección (IP) si no se está utilizando IP10 Grado de protección código IK IK10 Huella de CO₂ (GWP) Cradle-to-Gate 15,349 kg CO₂e / 1 Unidad Longitud 222 mm Longitud, dimensiones de montaje 201 mm Longitud, dimensiones exteriores 222 mm Marco para revestimiento del suelo sí Material Acero inoxidable 1.4301 Mecanismo de apertura Asidero Modelo de salida de cable Salida de cable giratoria Modelo del marco marco protector de moqueta , Modelo para carga pesada no Número de cajas portamecanismos 2 Número de dispositivos instalables 6 Posibilidad de instalar una junta no Profundidad de montaje 78 mm Soportes para alojar cajas portamecanismos sí Tamaño nominal para unidades portamecanismos 4 Tipo de sistema de montaje MT3 / GB2 Versión Cuadrado - Todos los tipos
-
Accesorios del sistema
Productos Tipo Código Cantidad Mín. ud. de venta
Prolongación ranurada
GES RV 7407536 2 Unidad
Soporte universal UT3, Modul 45®, longitud de sistema 165 mm
UT3 45 3 7408723 1 Unidad - Descargas
-
Hoja de datos GES4M-2 10U / 7405191 , 0.23MB , pdfDeclaración de conformidad UE GES4M-2 10U / 7405191 , 0.15MB , pdfREACH Declaración de conformidad GES4M-2 10U / 7405191 , 0.12MB , pdfRoHS Declaración de conformidad GES4M-2 10U / 7405191 , 0.13MB , pdfHomologación Homologación VDE GES , 0.12MB , pdfInstrucciones de montaje Instrucciones de montaje para el soporte de sujeción GESM-2 , 0.03MB , pdf
