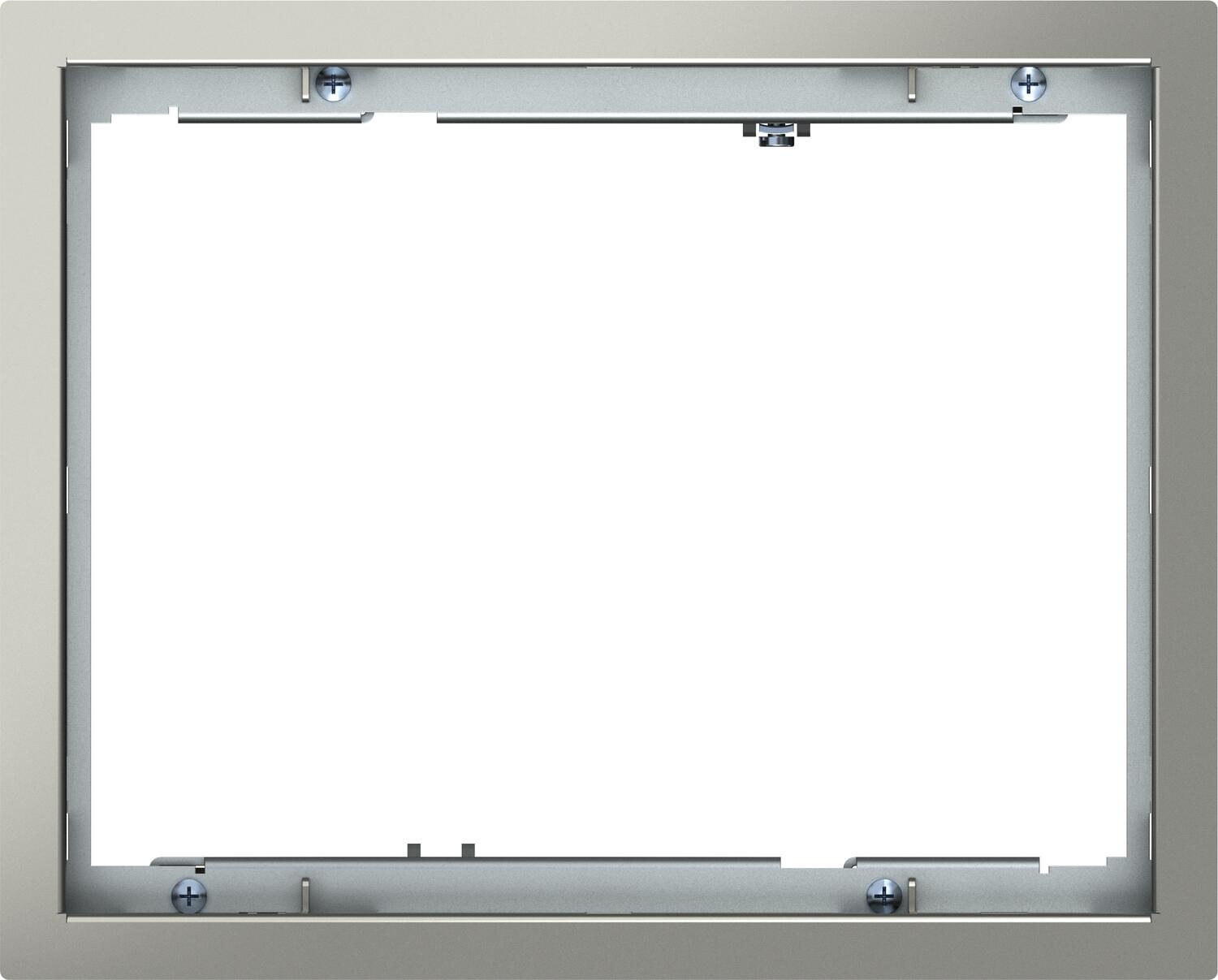

Conjunto portamecanismos GES6M-2 con asidero
Código 7405299 | EAN 4012196028733
- Descripción de producto
-
Descripción de productoUnidad portamecanismos con asidero para hasta 9 dispositivos individuales Modul 45 en 3 soportes universales UT3, para su uso en sistemas de canalización y suelos de sistema en interiores.
Escalera de encaje de plancha de acero galvanizado. El grosor del revestimiento del suelo está ajustado a 5 mm y puede ajustarse a 10 mm si es necesario.
Conjunto portamecanismos con asidero, 3 compartimentos, cubeta MT6. Pueden instalarse 3 tapas ciegas de protección APMT5.
-
- Datos técnicos
-
Datos técnicos
Adecuado para canalización bajo pavimento sí Adecuado para canalización cerrada a ras de pavimento no Altura del piso mín. 78 mm Ancho 220,5 mm Ancho, dimensiones de montaje 200 mm Ancho, dimensiones exteriores 220,5 mm Apropiado para canal bajo suelo sí Apropiado para instalación de suelo técnico sí Apropiado para limpieza con agua no Apropiado para montaje en suelo hueco / técnico sí Carga vertical, superficie grande hasta 5.000 N Carga vertical, superficie pequeña hasta 3.000 N Con entalladura para revestimiento de suelo sí Cuidados del suelo seco Dimensión 274x221x70 Espesor del revestimiento del suelo 5 mm Grado de protección (IP) mientras se está utilizando IP20 Grado de protección (IP) si no se está utilizando IP10 Grado de protección código IK IK10 Longitud 274 mm Longitud, dimensiones de montaje 253 mm Longitud, dimensiones exteriores 274 mm Marco para revestimiento del suelo sí Material Acero inoxidable 1.4301 Mecanismo de apertura Asidero Modelo de salida de cable Salida de cable giratoria Modelo del marco marco protector de moqueta , Modelo para carga pesada no Número de cajas portamecanismos 3 Número de dispositivos instalables 9 Posibilidad de instalar una junta no Profundidad de montaje 78 mm Soportes para alojar cajas portamecanismos sí Tamaño nominal para unidades portamecanismos 6 Tipo de sistema de montaje MT3 / GB2 Versión Rectangular - Todos los tipos
-
Accesorios del sistema
Productos Tipo Código Cantidad Mín. ud. de venta
Prolongación ranurada
GES RV 7407536 2 Unidad
Soporte universal UT3, Modul 45®, longitud de sistema 165 mm
UT3 45 3 7408723 1 Unidad - Descargas
-
Hoja de datos GES6M-2 10U / 7405299 , 0.26MB , pdfDeclaración de conformidad UE GES6M-2 10U / 7405299 , 0.15MB , pdfHomologación Homologación VDE GES , 0.12MB , pdfInstrucciones de montaje Instrucciones de montaje para el soporte de sujeción GESM-2 , 0.03MB , pdf
