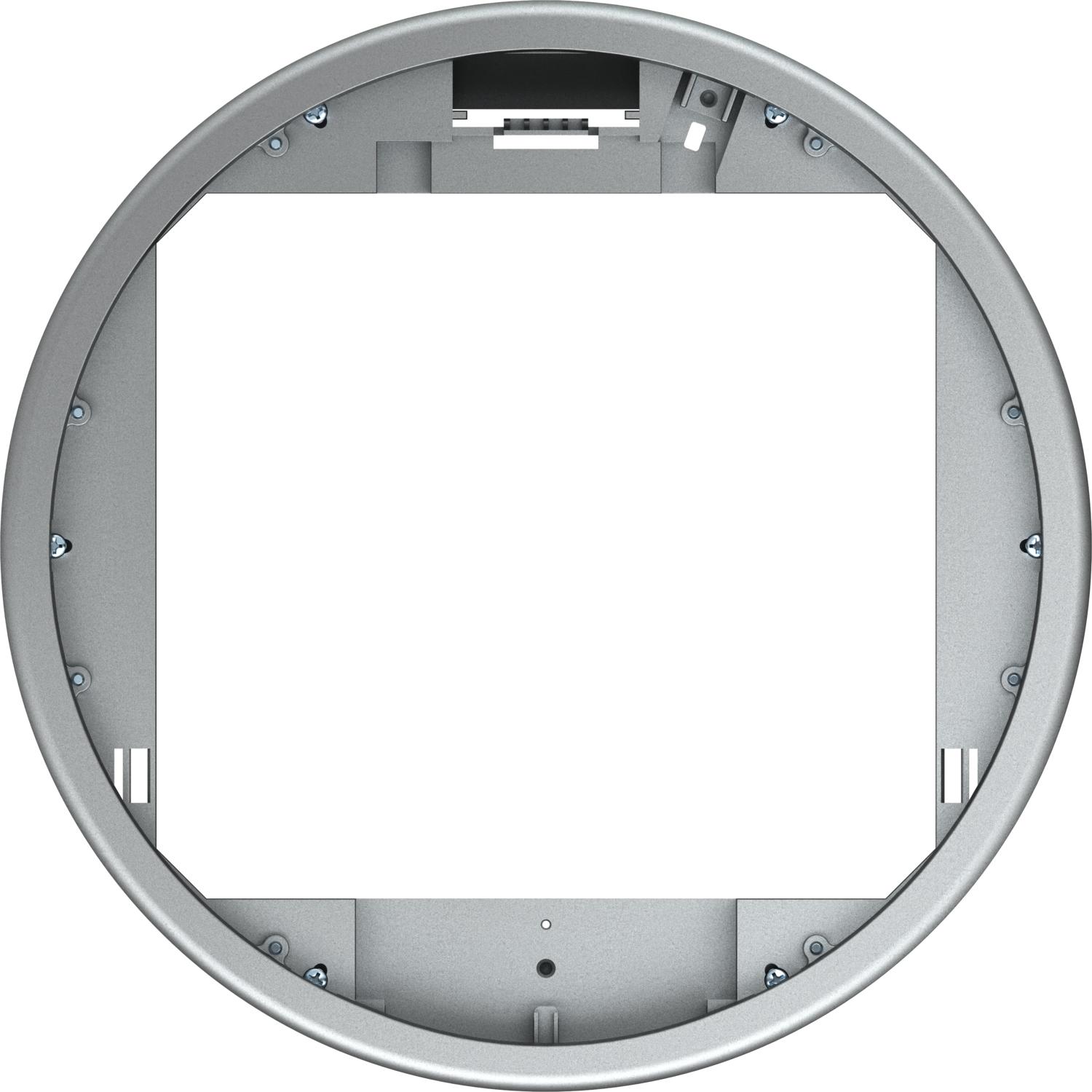

Conjunto portamecanismos GESRA9/10 con asidero
Código 7405580 | EAN 4012195104445
- Descripción de producto
-
Descripción de productoConjunto portamecanismos con asidero para un máximo de 12 mecanismos individuales Modul 45 en 3 soportes universales UT4, montaje en sistemas de canalización y suelos modulares.
Conjunto portamecanismos con asa, de 3 tomas, para instalar el soporte de montaje MT9. Pueden instalarse 3 tapas ciegas protectoras APMT5.
-
- Datos técnicos
-
Datos técnicos

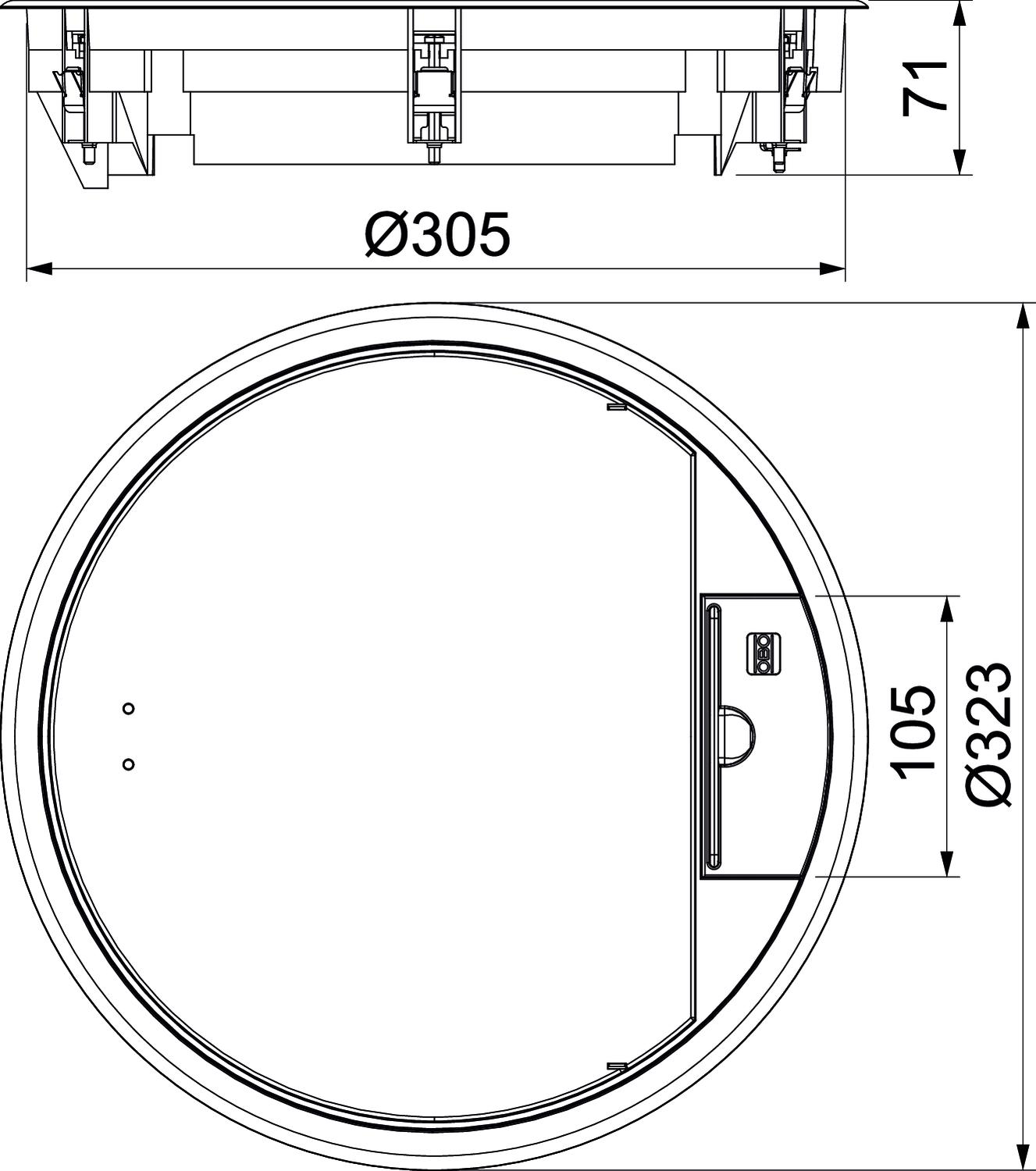

Adecuado para canalización bajo pavimento sí Altura del piso mín. 78 mm Apropiado para canal bajo suelo sí Apropiado para instalación de suelo técnico sí Apropiado para limpieza con agua no Apropiado para montaje en suelo hueco / técnico sí Autorizaciones VDE Carga vertical, superficie grande hasta 5.000 N Carga vertical, superficie pequeña hasta 3.000 N Con entalladura para revestimiento de suelo sí Cuidados del suelo seco Diámetro de montaje 305 Diámetro exterior 323 mm Dimensión Ø323x70 Espesor del revestimiento del suelo 10 mm Grado de protección (IP) mientras se está utilizando IP20 Grado de protección (IP) si no se está utilizando IP10 Grado de protección código IK IK10 Marco para revestimiento del suelo sí Material Aluminio fundido Mecanismo de apertura Asidero Modelo para carga pesada no Número de cajas portamecanismos 3 Número de dispositivos instalables 12 Posibilidad de instalar una junta no Profundidad de montaje 78 mm Soportes para alojar cajas portamecanismos sí Tamaño nominal para unidades portamecanismos R9 Tipo de sistema de montaje UT4 Versión redondo - Todos los tipos
-
Accesorios del sistema
Productos Tipo Código Cantidad Mín. ud. de venta
Prolongación ranurada
GES RV 7407536 2 Unidad
Soporte universal UT3, Modul 45®, longitud de sistema 165 mm
UT3 45 3 7408723 1 Unidad
Cubeta universal UT4, Modul 45®, longitud de sistema 208 mm
UT4 45 4 7408727 1 Unidad - Descargas
-
Hoja de datos GESRA9 10U / 7405580 , 0.28MB , pdfDeclaración de conformidad UE GESRA9 10U / 7405580 , 0.15MB , pdfDeclaración de conformidad UK GESRA9 10U / 7405580 , 0.14MB , pdfHomologación Homologación VDE GES , 0.12MB , pdfNo hay textos informativos disponibles para este producto
