Conjunto portamecanismos GRAF9 universal, limpieza con agua, con tapa de estructura de aros concéntricos
Código 7405750 | EAN 4012195866992
- Descripción de producto
-

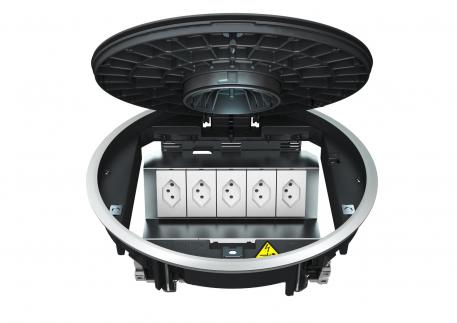

Descripción de productoConjunto portamecanismos con tubo para suelos que precisan una limpieza con agua para un máximo de 12 mecanismos individuales Modul 45 en 3 soportes universales UT4, montaje en sistemas de canalización y suelos modulares.
Conjunto portamecanismos con tubo para suelos que precisan limpieza con agua, 3 huecos para el montaje de cubetas MT9. Pueden instalarse 3 tapas ciegas protectoras APMT5.
-
- Datos técnicos
-
Datos técnicos
Adecuado para canalización bajo pavimento sí Adecuado para canalización cerrada a ras de pavimento sí Altura del piso mín. 80 mm Apropiado para canal bajo suelo sí Apropiado para instalación de suelo técnico sí Apropiado para limpieza con agua sí Apropiado para montaje en suelo hueco / técnico sí Autorizaciones VDE Carga vertical, superficie grande hasta 10.000 N Carga vertical, superficie pequeña hasta 3.000 N Color negro grafito; RAL 9011 Con entalladura para revestimiento de suelo no Cuidados del suelo húmedo Diámetro de montaje 305 Diámetro exterior 325 mm Dimensión Ø325x74 Grado de protección (IP) mientras se está utilizando IP20 Grado de protección (IP) si no se está utilizando IP45 Grado de protección código IK IK10 Marco para revestimiento del suelo sí Material Aluminio fundido Mecanismo de apertura Pasador giratorio Modelo de salida de cable Tubo Modelo del marco marco protector de moqueta , Modelo para carga pesada sí Número de cajas portamecanismos 3 Número de dispositivos instalables 12 Posibilidad de instalar una junta sí Profundidad de montaje 80 mm Tamaño nominal para unidades portamecanismos R9 Tipo de sistema de montaje UT4 Versión redondo - Todos los tipos
-
Accesorios del sistema
Productos Tipo Código Cantidad Mín. ud. de venta
Prolongación ranurada
GES RV 7407536 2 Unidad
Soporte universal UT3, Modul 45®, longitud de sistema 165 mm
UT3 45 3 7408723 1 Unidad
Cubeta universal UT4, Modul 45®, longitud de sistema 208 mm
UT4 45 4 7408727 1 Unidad - Descargas
-
Hoja de datos GRAF9-2 U 9011 / 7405750 , 0.39MB , pdfREACH Declaración de conformidad GRAF9-2 U 9011 / 7405750 , 0.12MB , pdfRoHS Declaración de conformidad GRAF9-2 U 9011 / 7405750 , 0.12MB , pdfHomologación Homologación VDE GRAF9 , 0.28MB , pdfInstrucciones de montaje Instrucciones de montaje GRAF9-2 , 0.35MB , pdfInstrucciones de uso Instrucciones de uso PF-G , 2.00MB , pdfNo hay textos informativos disponibles para este producto
