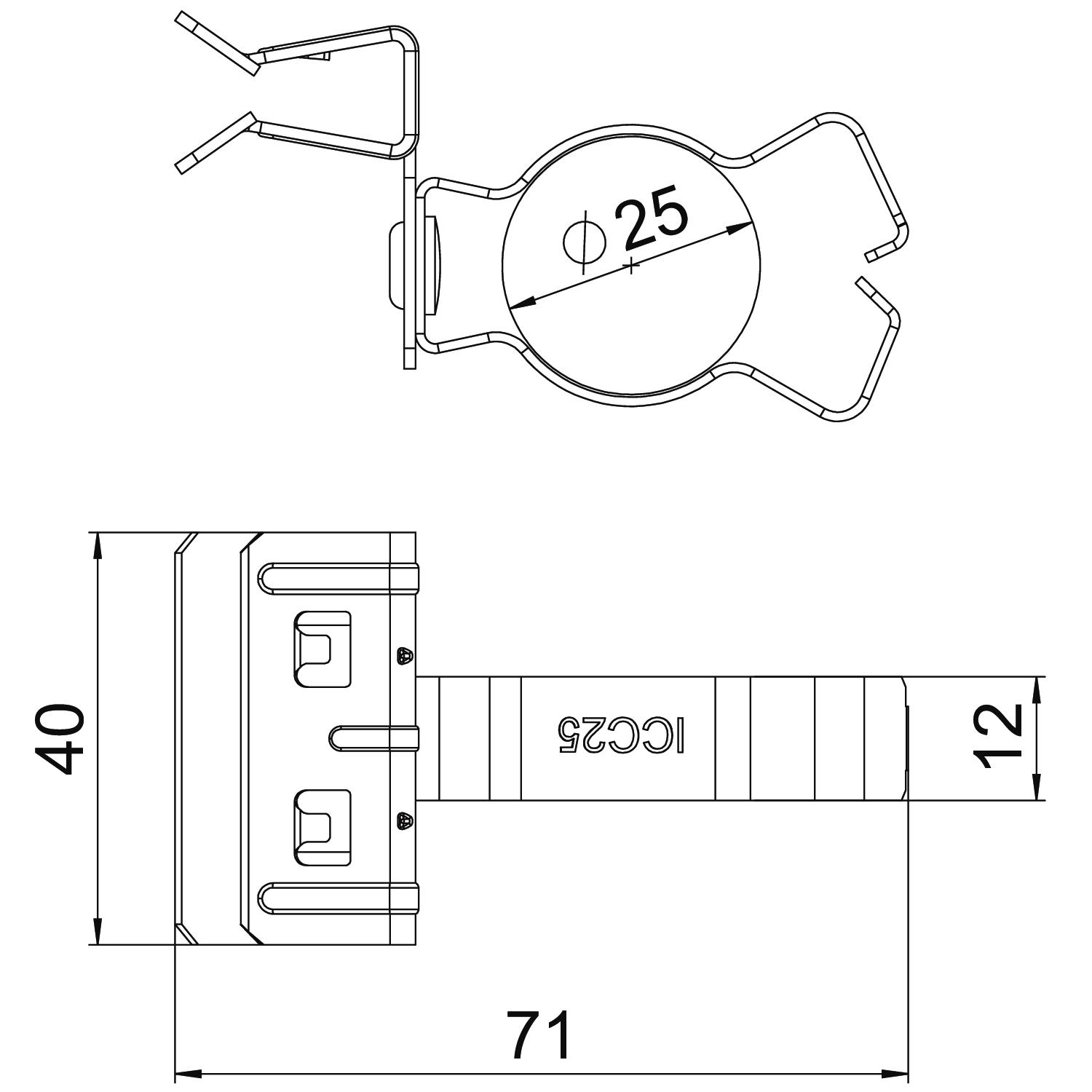

Fijación a viga, con soporte lateral para tubo

Código / Tipo

Longitud

Ancho	40 mm

Altura

Diámetro del cable/tubo mín.	20 mm

Diámetro del cable/tubo máx.	25 mm

Medida L

Espesor brida F mín.

Espesor brida F máx.

Descripción de producto

Descripción de producto

Fijación a viga para montaje de tubos. Alojamiento de tubo cerrado en el lateral. Fijación a vigas de acero mediante golpe de martillo.

Datos técnicos

Altura	40 mm
Ancho	40 mm
Bisagra ajustable	no
Carga de fractura	0,45 kN
Clase/componente de conexión	Cable/tubo
Diámetro del cable/tubo máx.	25 mm
Diámetro del cable/tubo mín.	20 mm
Dimensión	4-10mm
Espesor brida F máx.	10 mm

Todos los tipos

Todos los tipos

Tipo	Longitud	Ancho	Altura	Diámetro del cable/tubo mín.	Diámetro del cable/tubo máx.	Medida L	Espesor brida F mín.	Espesor brida F máx.	Código	Cantidad	Mín. ud. de venta
SCHPC 4-10 D25	71 mm	40 mm	40 mm	20 mm	25 mm	71 mm	4 mm	10 mm	1488349	Unidad	50 Unidad
SCHPC 10-15 D25	72 mm	40 mm	47 mm	20 mm	25 mm	72 mm	10 mm	15 mm	1488363	Unidad	50 Unidad
