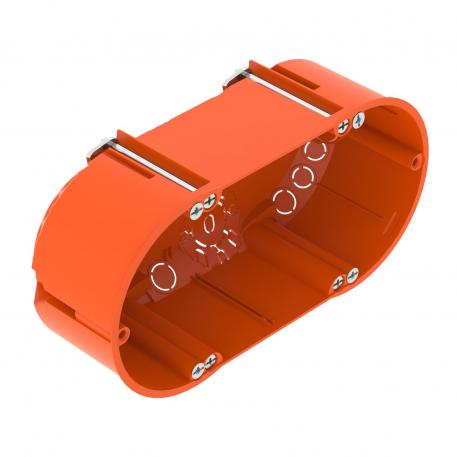

HW Caja portamecanismos para paredes huecas 47, doble
Código 2003822 | EAN 4012196863945
- Descripción de producto
-
Descripción de productoCaja portamecanismos para paredes huecas doble para el uso en paredes huecas con una profundidad de montaje de mínimo 47 mm y un grosor de placa de 5 - 40 mm.
• 6 huecos roscados
• Tornillos y pestañas de fijación
• 4 entradas de tubo combinadas hasta Ø 20 y 25 mm
• 4 entradas para conductores NYM 3 x 1,5 mm
• 2 entradas para conductores NYM 3 x 2,5 mm² o 5 x 1,5 mm²
• 2 entradas para conductores NYM 5 x 2,5 mm² o 7 x 1,5 mm²
• Unión con más cajas portamecanismos mediante conectores de unión tipo ZH 11-V
Norma IEC 60670-1, IEC 60670-22 y DIN 49073-1.
-
- Datos técnicos
-
Datos técnicos
A prueba de impactos sí Altura 47 mm Ancho 71 mm Antiinflamable la norma VDE 0471/DIN 695 parte 2-11, temperatura de ensayo 850°C Apropiado para grosor de placa máx. 40 mm Apropiado para grosor de placa mín. 5 mm Clase de protección IP30 Color Naranja Con tornillos sí Diámetro orificio de fresado 68 mm Dimensión 142x71 Ejecución Ovalado Empalmes Conector de unión Fijación de los aparatos Tornillos Fijación de tapa Tornillos Hermética no Huella de CO₂ (GWP) Cradle-to-Gate 0,227 kg CO₂e / 1 Unidad Libre de halógenos sí Longitud 142 mm Material Polipropileno Número de compartimentos 2 Número de entradas 12 Para diámetro de tubo 20/25 mm Sección nominal máx. 2,5 mm² Sección nominal mín. 1,5 mm² Tapa Sin Tensión de funcionamiento 400 V Tipo de entrada a la carcasa Orificio practicable Tipo de entrada_ Orificio practicable para conductores similares a NYM y líneas de datos - Todos los tipos
- Descargas
-
Hoja de datos HG 47-DV / 2003822 , 0.24MB , pdfDeclaración de conformidad UE HG 47-DV / 2003822 , 0.15MB , pdfREACH Declaración de conformidad HG 47-DV / 2003822 , 0.12MB , pdfRoHS Declaración de conformidad HG 47-DV / 2003822 , 0.12MB , pdfHomologación Approbation VDE HG 47 , 0.12MB , pdfInstrucciones de montaje Instrucciones de montaje HW cajas para paredes huecas , 8.26MB , pdf
