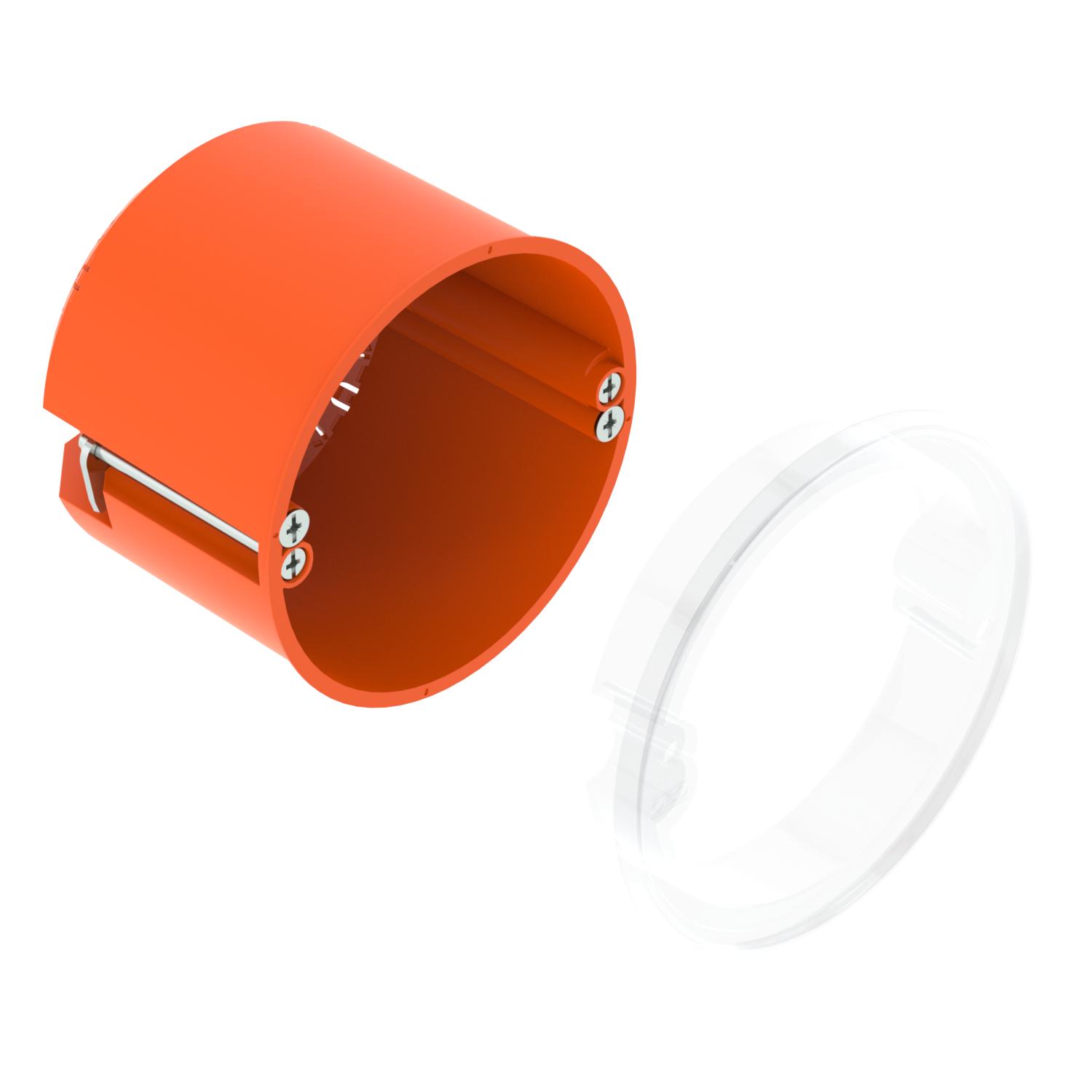

HW Caja portamecanismos para paredes huecas 61, CEE/PERILEX, con anillo obturador
Código 2003819 | EAN 4012196700790
- Descripción de producto
-
Descripción de productoCaja portamecanismos para paredes huecas CEE/PERILEX con anillo obturador, para el uso en paredes huecas con una profundidad de montaje de mínimo 61 mm y un grosor de placa de 5 - 40 mm.
• 2 pernos roscados
• Tornillos y pestañas de fijación
• 3 entradas de tubo combinadas hasta Ø 20 y 25 mm
• 3 entradas para conductores NYM 3 x 2,5 mm² o 5 x 1,5 mm²
• 2 entradas para conductores NYM 5 x 2,5 mm² o 7 x 1,5 mm²
• 1 entrada para conductores NYM 3 x 1,5 mm²
Norma IEC 60670-1, IEC 60670-22 y DIN 49073-1.
-
- Datos técnicos
-
Datos técnicos

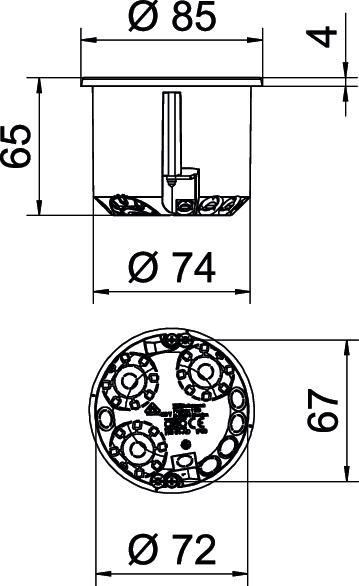

A prueba de impactos sí Altura 61 mm Antiinflamable la norma VDE 0471/DIN 695 parte 2-11, temperatura de ensayo 850°C Apropiado para grosor de placa máx. 40 mm Apropiado para grosor de placa mín. 5 mm Clase de protección IP34 Color Naranja Con tornillos sí Diámetro 74 mm Diámetro orificio de fresado 74 mm Dimensión Ø74mm, H61mm Distancia entre tornillos de la tapa 67 mm Ejecución redondo Empalmes Sin Entradas combinadas Ø 20 / 25 mm 3 Entradas de cable 3 x 1,5 mm² 1 Entradas de cable 3 x 2,5 mm² / 5 x 1,5 mm² 3 Entradas de cable 5 x 2,5 mm² / 7 x 1,5 mm² 2 Fijación de los aparatos Tornillos Fijación de tapa Tornillos Hermética no Huella de CO₂ (GWP) Cradle-to-Gate 0,118 kg CO₂e / 1 Unidad Libre de halógenos sí Material Polipropileno Número de compartimentos 1 Número de entradas 9 Para diámetro de tubo 20/25 mm Sección nominal máx. 2,5 mm² Sección nominal mín. 1,5 mm² Tapa Sin Tensión de funcionamiento 400 V Tipo de entrada a la carcasa Orificio practicable Tipo de entrada_ Orificios practicables para cables, líneas de datos y tubos - Todos los tipos
