Perfil de soporte para montaje de módulos FV, campo libre 5760 |

Plazo de entrega disponible bajo solicitud

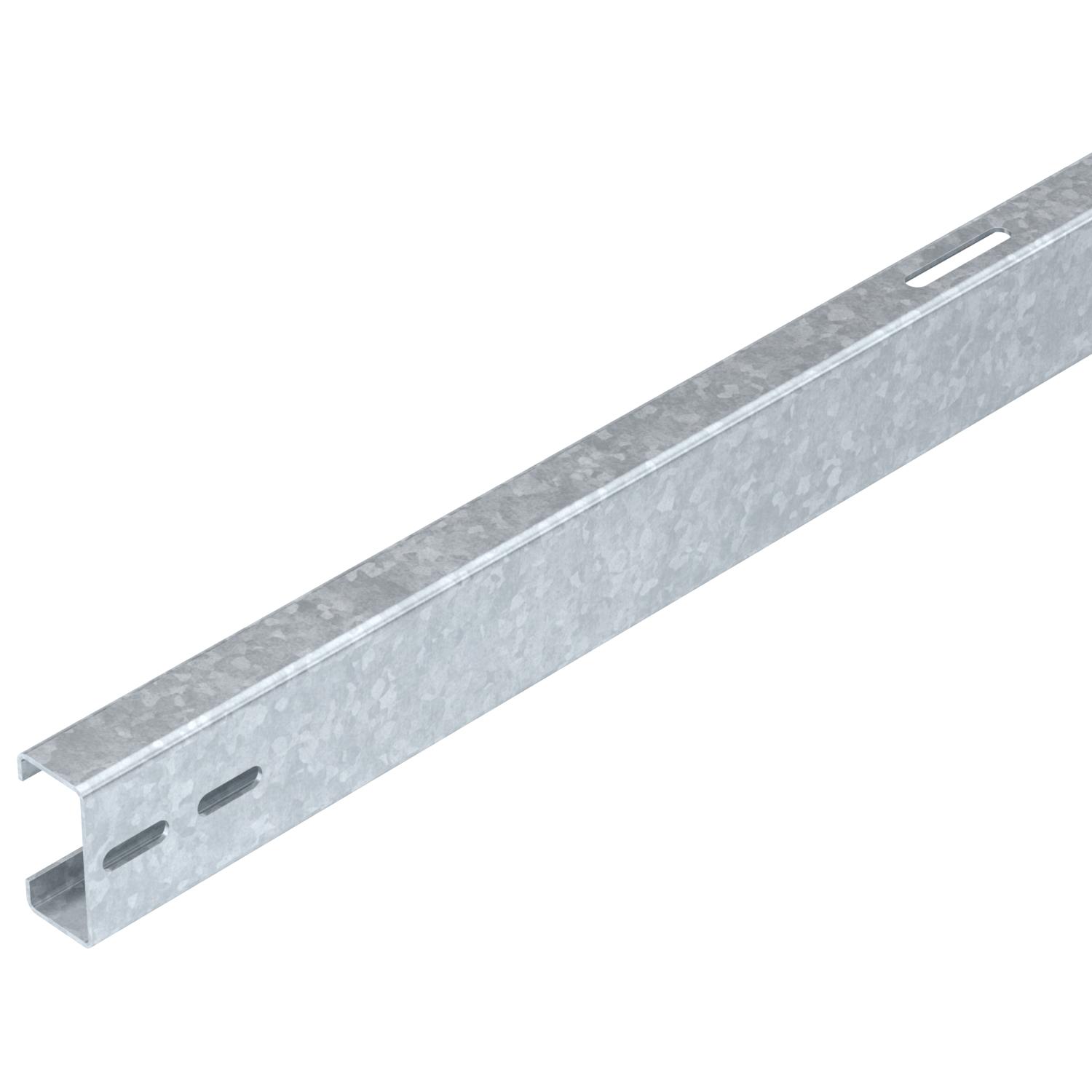

Perfil de soporte para montaje de módulos FV, campo libre

Código 5900504 | EAN 4012197435165

Código / Tipo

Longitud

Descripción de producto

Descripción de producto

Perfil de soporte para montar módulos fotovoltaicos en sistemas de campo libre. Montaje del perfil de soporte en soportes premontados con conectores transversales KV FT. Montaje de los módulos FV en el perfil de soporte con abrazaderas finales y/o intermedias. Conexión de varios perfiles de soporte con conector longitudinal LV FT o conector transversal KV FT, atornillable.

Datos técnicos

Dimensiones

Altura	80 mm
Ancho	40 mm
Anchura máx. de módulo	1020 mm
Anchura mín. de módulo	1010 mm
Canal de cable integrado	no
Canal de cable opcional	no
Color	zinc

Dimensión	40x80x5760
Huella de CO₂ (GWP) Cradle-to-Gate	39,6396 kg CO₂e / 1 Unidad
Longitud	5760 mm
Material	Acero
Momento de resistencia Wx	10600 mm³
Momento de resistencia Wy	5200 mm³
Superficie	Galvanizado por inmersión en caliente

Todos los tipos

Todos los tipos

Tipo	Longitud	Código	Cantidad	Mín. ud. de venta
TP 1000 FT	5650 mm	5900500	Unidad	1 Unidad
TP 1010 FT	5705 mm	5900502	Unidad	1 Unidad
TP 1020 FT	5760 mm	5900504	Unidad	1 Unidad
TP 1030 FT	5815 mm	5900506	Unidad	1 Unidad
TP 1040 FT	5780 mm	5900508	Unidad	1 Unidad
TP 1050 FT	5925 mm	5900510	Unidad	1 Unidad
TP 1060 FT	5980 mm	5900512	Unidad	1 Unidad
TP 1100 FT	5090 mm	5900520	Unidad	1 Unidad
TP 1140 FT	5270 mm	5900522	Unidad	1 Unidad
TP 1310 FT	6035 mm	5900530	Unidad	1 Unidad

Accesorios

Accesorios del sistema

Productos	Tipo	Código	Cantidad	Mín. ud. de venta
Soporte premontado para montaje de módulos FV, campo libre	VT 10S FT	5901550	Unidad	1 Unidad
Soporte premontado para montaje de módulos FV, campo libre	VT 10M FT	5901552	Unidad	1 Unidad
Soporte premontado para montaje de módulos FV, campo libre	VT 10L FT	5901554	Unidad	1 Unidad
Soporte premontado para montaje de módulos FV, campo libre	VT 25S FT	5901556	Unidad	1 Unidad
Soporte premontado para montaje de módulos FV, campo libre	VT 25M FT	5901558	Unidad	1 Unidad
Soporte premontado para montaje de módulos FV, campo libre	VT 25L FT	5901560	Unidad	1 Unidad
Soporte premontado para montaje de módulos FV, campo libre	VT 30S FT	5901562	Unidad	1 Unidad
Soporte premontado para montaje de módulos FV, campo libre	VT 30M FT	5901564	Unidad	1 Unidad
Soporte premontado para montaje de módulos FV, campo libre	VT 30L FT	5901566	Unidad	1 Unidad
Unión recta para perfiles de soporte, campo libre	LV FT	5901215	Unidad	20 Unidad
Conector transversal para perfiles de soporte, campo libre	KV FT	5901255	Unidad	50 Unidad
Abrazadera intermedia para montaje de módulos FV, campo libre	KLZ 2030 A2	5901050	Unidad	50 Unidad
Abrazadera intermedia para montaje de módulos FV, campo libre	KLZ 3040 A2	5901054	Unidad	50 Unidad
Abrazadera intermedia para montaje de módulos FV, campo libre	KLZ 4050 A2	5901058	Unidad	50 Unidad
Abrazadera final para montaje de módulos FV, campo libre	KLE 20 A2	5901070	Unidad	50 Unidad
Abrazadera final para montaje de módulos FV, campo libre	KLE 25 A2	5901072	Unidad	50 Unidad
Abrazadera final para montaje de módulos FV, campo libre	KLE 30 A2	5901074	Unidad	50 Unidad
Abrazadera final para montaje de módulos FV, campo libre	KLE 35 A2	5901076	Unidad	50 Unidad
Abrazadera final para montaje de módulos FV, campo libre	KLE 40 A2	5901078	Unidad	50 Unidad
Abrazadera final para montaje de módulos FV, campo libre	KLE 45 A2	5901080	Unidad	50 Unidad
Abrazadera final para montaje de módulos FV, campo libre	KLE 50 A2	5901082	Unidad	50 Unidad
Intermediate clamp with spring for PV module mounting	KLZ F 25 A2	5901062	Unidad	50 Unidad
Intermediate clamp with spring for PV module mounting	KLZ F 30 A2	5901063	Unidad	50 Unidad
Intermediate clamp with spring for PV module mounting	KLZ F 35 A2	5901064	Unidad	50 Unidad
Intermediate clamp with spring for PV module mounting	KLZ F 40 A2	5901065	Unidad	50 Unidad
End clamp with spring for PV module mounting	KLE F 25 A2	5901092	Unidad	50 Unidad
End clamp with spring for PV module mounting	KLE F 30 A2	5901093	Unidad	50 Unidad
End clamp with spring for PV module mounting	KLE F 35 A2	5901094	Unidad	50 Unidad
End clamp with spring for PV module mounting	KLE F 40 A2	5901095	Unidad	50 Unidad
