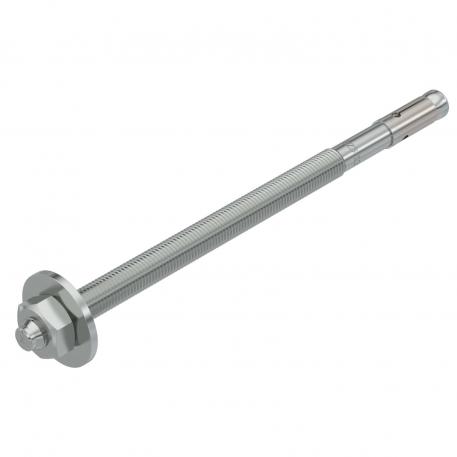

Perno de anclaje BZ3
Código 3498698 | EAN 4012197357511
- Descripción de producto
-
Descripción de productoPerno de anclaje BZ3 para anclar cargas medias y pesadas en hormigón agrietado o no agrietado. Apto para cargas elevadas con distancias reducidas entre bordes y centros. Para clavar.
Evaluación Técnica Europea ETA-19/0619, incluidos valores característicos en exposición al fuego hasta una duración de resistencia al fuego R 120.
Certificado de idoneidad en caso de efectos sísmicos, categorías C1 y C2.
Certificado en caso de choques de la Oficina Federal para la Protección Civil, Berna, Suiza.
* Con arandela grande según DIN EN ISO 7093-1 (DIN 9021)
-
- Datos técnicos
-
Datos técnicos
Ancho de llave 17 Autorizaciones disponibles sí Clase de protección contra incendios según 13501-2 Otros Color zinc Diámetro del orificio mín. 10 mm Dimensión M10x180 Dispositivo de fijación anclaje Tuerca Espesor de apriete 120 mm ETA Evaluación sísmica C1 y C2 Largo de la rosca 135 mm Longitud 180 mm Material Acero Medida L 180 mm Modelo anclaje Rosca externa Modelo de tacos / clavos / tornillos Tacos de expansión Modo de montaje taco, anclaje Fijación previa Profundidad del agujero 71 mm Rosca M10 Rosca métrica 10 Sistema roscado anclaje Hexágono exterior Superficie electrozincado Tipo de rosca Métrico Versión Para clavar Zona de sujeción máx. 120 mm Zona de sujeción mín. 60 mm - Todos los tipos
-
Todos los tipos
- Descargas
-
Hoja de datos BZ310x180/60-120 / 3498698 , 0.15MB , pdfDeclaración de conformidad UE BZ310x180/60-120 / 3498698 , 0.17MB , pdfREACH Declaración de conformidad BZ310x180/60-120 / 3498698 , 0.12MB , pdfRoHS Declaración de conformidad BZ310x180/60-120 / 3498698 , 0.12MB , pdfInstrucciones de montaje General information on the mounting , 2.00MB , pdf
