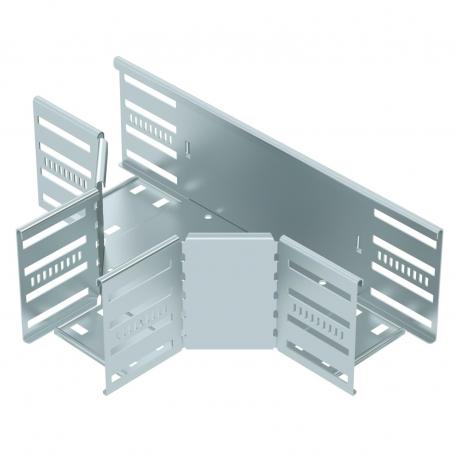

Pieza en T 110 FS
Código 6038300 | EAN 4012197347017
- Descripción de producto
-
Descripción de productoPieza en T para establecer una derivación horizontal, accesorio para bandejas portacables encajables y atornillables con ala de 110 mm. Montaje sin tornillos con abrazaderas dobles o unión atornillada con tornillos redondos planos FRS y tuercas combinadas M6. De uso en espacio interior. El material de fijación se debe pedir por separado.
-
- Datos técnicos
-
Datos técnicos
Acero inoxidable, barnizado no Altura 110 mm Ancho 100 mm Ancho de la desviación 100 mm Calibre maestro de agujeros OTAN no Color zinc Dimensión 110x100 Espesor 1,25 mm Espesor de chapa 0,8 mm Forma constructiva Pieza en T, horizontal Mantenimiento de función no Material Acero Medida B 100 mm Modelo de unión conector integrado Número de tornillos recomendado 27 St. Rango de temperatura -20 °C Rango de temperatura máx. 120 °C Superficie Galvanizado en banda Tipo del conector del sistema portacables Atornillado/sujeto Tipo vano ancho no - Todos los tipos
-
Todos los tipos
-
Accesorios del sistema
Productos Tipo Código Cantidad Mín. ud. de venta
Tapa pieza en T FS
RTD 100 FS 6038600 1 Unidad Accesorios de montaje
Productos Tipo Código Cantidad Mín. ud. de venta
Abrazadera doble montaje piezas moldeadas A2
DOP A2 6035998 10 Unidad - Descargas
-
Hoja de datos RT 110 FS / 6038300 , 0.19MB , pdfDeclaración de conformidad UE RT 110 FS / 6038300 , 0.17MB , pdfDeclaración de conformidad UK RT 110 FS / 6038300 , 0.14MB , pdfREACH Declaración de conformidad RT 110 FS / 6038300 , 0.12MB , pdfRoHS Declaración de conformidad RT 110 FS / 6038300 , 0.13MB , pdfInstrucciones de montaje Rastbare Kabelrinnensysteme Magic , 11.35MB , pdfInstrucciones de montaje Schraubbare Kabelrinnen mit Formteilen zum Schrauben und Klemmen , 5.42MB , pdfInstrucciones de montaje General information on the mounting , 2.00MB , pdf
