Soporte premontado para montaje de módulos FV, campo libre 3104 | 30 | 30

Plazo de entrega disponible bajo solicitud

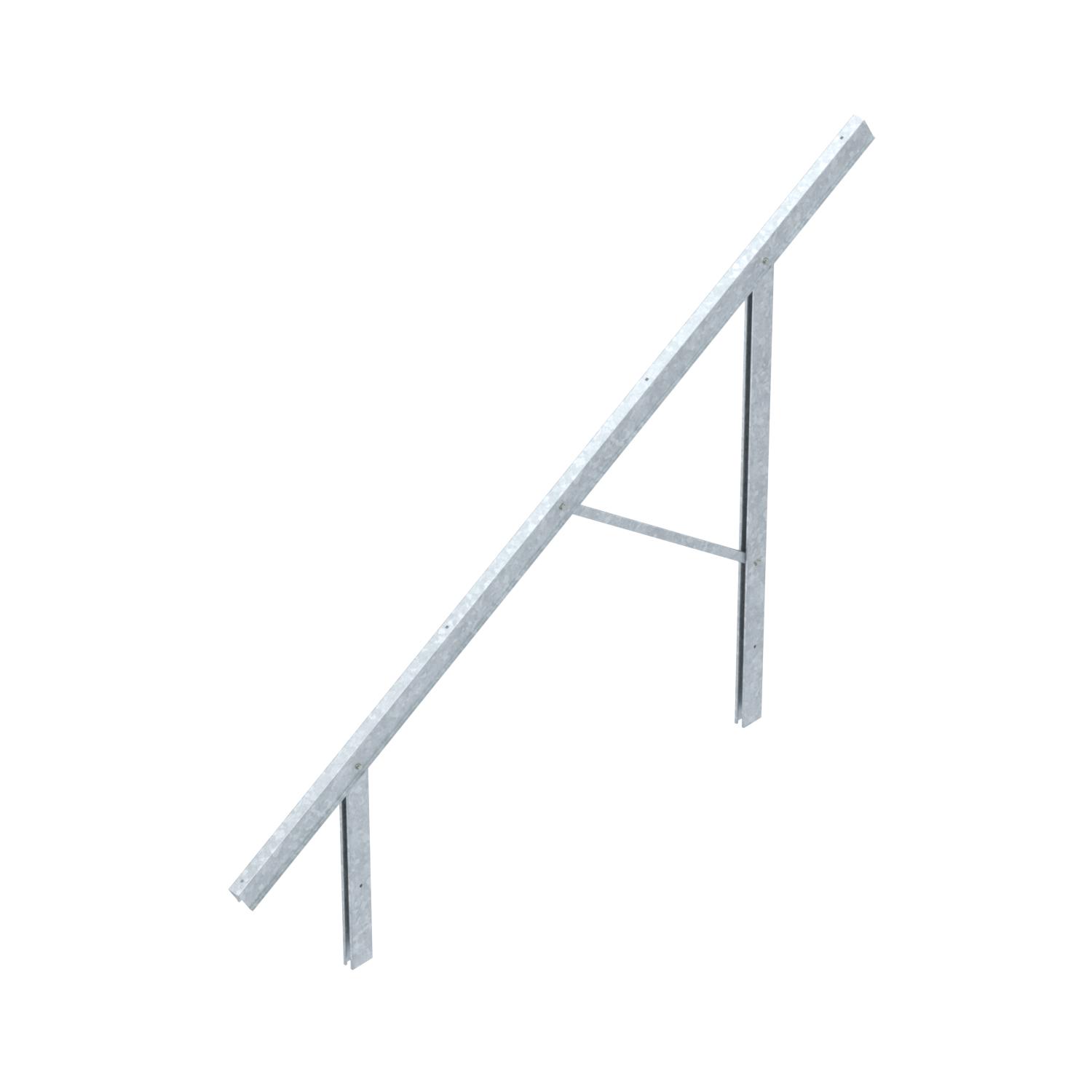

Soporte premontado para montaje de módulos FV, campo libre

Código 5901566 | EAN 4012197394721

Código / Tipo

Longitud

Ángulo de inclinación máx.

Ángulo de inclinación mín.

Descripción de producto

Descripción de producto

Soporte premontado de tamaño pequeño, mediano o grande para el montaje de sistemas fotovoltaicos de campo libre en combinación con perfiles de soporte y abrazaderas finales/intermedias. Instalación con perfiles de golpeo en el suelo o con pies sobre bases de hormigón.

Datos técnicos

Datos técnicos

Ajustable	no
Altura	2387 mm
Altura máx. de módulo	50 mm
Altura mín. de módulo	20 mm
Ancho	91 mm
Anchura máx. de módulo	1310 mm
Anchura mín. de módulo	990 mm
Anclaje	independiente
Ángulo de inclinación máx.	30 °
Ángulo de inclinación mín.	30 °
Ángulo α	30
Apropiado para material de tejado	Otros
Canal de cable integrado	no
Canal de cable opcional	sí

Color	zinc
Dimensión	3104x91x2387
Disposición	vertical
Huella de CO₂ (GWP) Cradle-to-Gate	84,4567 kg CO₂e / 1 Unidad
Longitud	3104 mm
Material	Acero
Medida H	2,29 mm
Medida L	2,78 mm
Medida l	1,99 mm
Module length max.	2100 mm
Module length min.	1850 mm
Perforación de tejado necesaria	no
Superficie	Galvanizado por inmersión en caliente

Todos los tipos

Todos los tipos

Tipo	Longitud	Ángulo de inclinación máx.	Ángulo de inclinación mín.	Código	Cantidad	Mín. ud. de venta
VT 10S FT	2689 mm	10 °	10 °	5901550	Unidad	1 Unidad
VT 10M FT	3110 mm	10 °	10 °	5901552	Unidad	1 Unidad
VT 10L FT	3489 mm	10 °	10 °	5901554	Unidad	1 Unidad
VT 25S FT	2517 mm	25 °	25 °	5901556	Unidad	1 Unidad
VT 25M FT	2898 mm	25 °	25 °	5901558	Unidad	1 Unidad
VT 25L FT	3236 mm	25 °	25 °	5901560	Unidad	1 Unidad
VT 30S FT	2732 mm	30 °	30 °	5901562	Unidad	1 Unidad
VT 30M FT	2779 mm	30 °	30 °	5901564	Unidad	1 Unidad
VT 30L FT	3104 mm	30 °	30 °	5901566	Unidad	1 Unidad

Accesorios

Accesorios del sistema

Productos	Tipo	Código	Cantidad	Mín. ud. de venta
Perfil de golpeo campo libre	RP 1800 FT	5900106	Unidad	1 Unidad
Perfil de golpeo campo libre	RP 2300 FT	5900110	Unidad	1 Unidad
Base campo abierto	SF 400 FT	5900900	Unidad	1 Unidad
Perfil de soporte para montaje de módulos FV, campo libre	TP 1000 FT	5900500	Unidad	1 Unidad
Perfil de soporte para montaje de módulos FV, campo libre	TP 1010 FT	5900502	Unidad	1 Unidad
Perfil de soporte para montaje de módulos FV, campo libre	TP 1020 FT	5900504	Unidad	1 Unidad
Perfil de soporte para montaje de módulos FV, campo libre	TP 1030 FT	5900506	Unidad	1 Unidad
Perfil de soporte para montaje de módulos FV, campo libre	TP 1040 FT	5900508	Unidad	1 Unidad
Perfil de soporte para montaje de módulos FV, campo libre	TP 1050 FT	5900510	Unidad	1 Unidad
Perfil de soporte para montaje de módulos FV, campo libre	TP 1060 FT	5900512	Unidad	1 Unidad
Perfil de soporte para montaje de módulos FV, campo libre	TP 1100 FT	5900520	Unidad	1 Unidad
Perfil de soporte para montaje de módulos FV, campo libre	TP 1140 FT	5900522	Unidad	1 Unidad
Perfil de soporte para montaje de módulos FV, campo libre	TP 1310 FT	5900530	Unidad	1 Unidad
Perforated strip for PV free-standing system	LB FT	5901950	Unidad	10 Unidad
Screw set for perforated strip	SVLB	5901960	Unidad	1 Unidad
