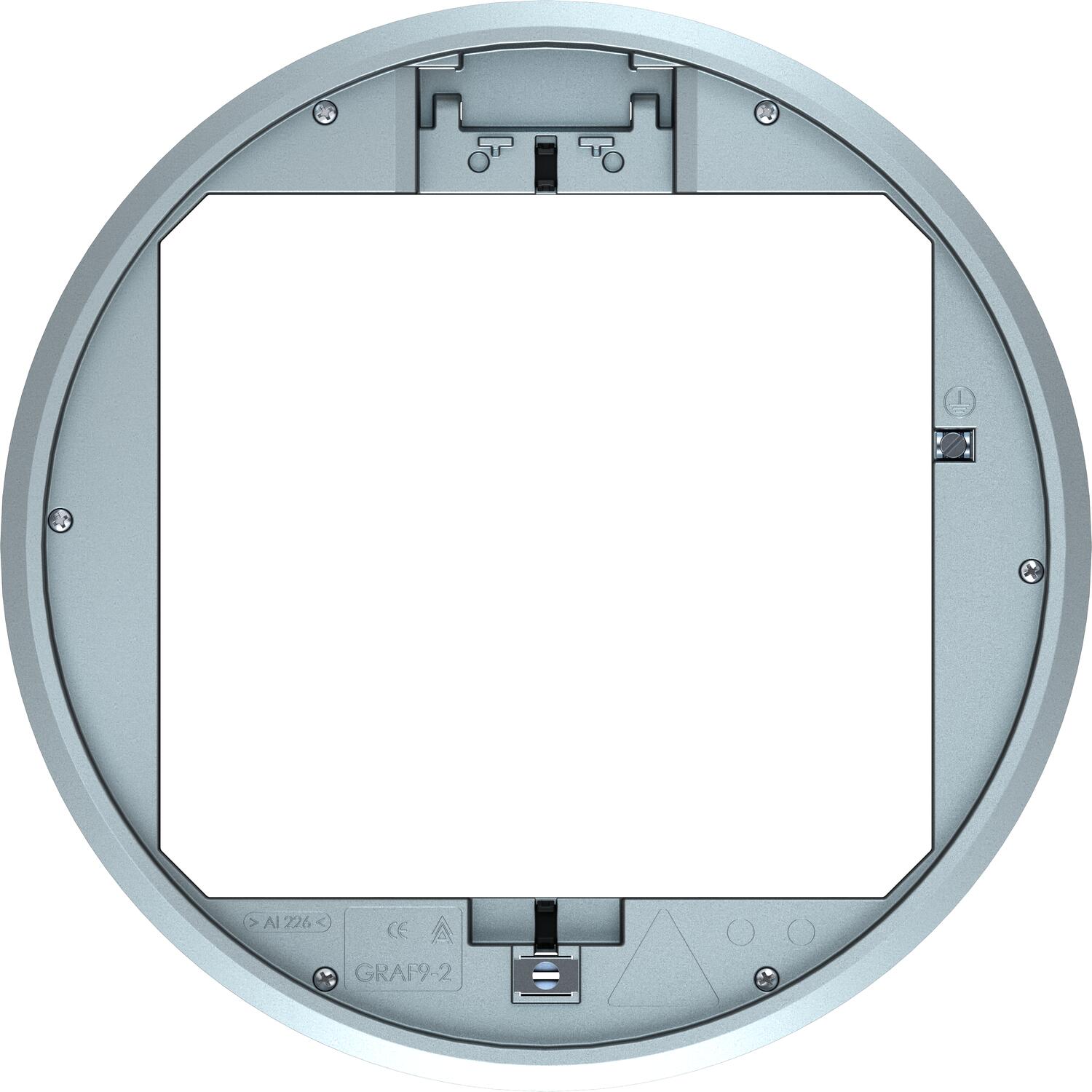

Unidad portamecanismos GRAF9-2 BA3, limpieza con agua, con entalladura para revestimiento de suelo
Código 7405743 | EAN 4012196581634
- Descripción de producto
-
Descripción de productoConjunto portamecanismos con tubo para suelos que precisan una limpieza con agua para un máximo de 12 mecanismos individuales Modul 45 en 3 soportes universales UT4, montaje en sistemas de canalización y suelos modulares.
Superficie de aluminio pulida a alto brillo con una entalladura para revestimiento de suelo de 3 mm. Para una profundidad de montaje de 65 mm.
-
- Datos técnicos
-
Datos técnicos

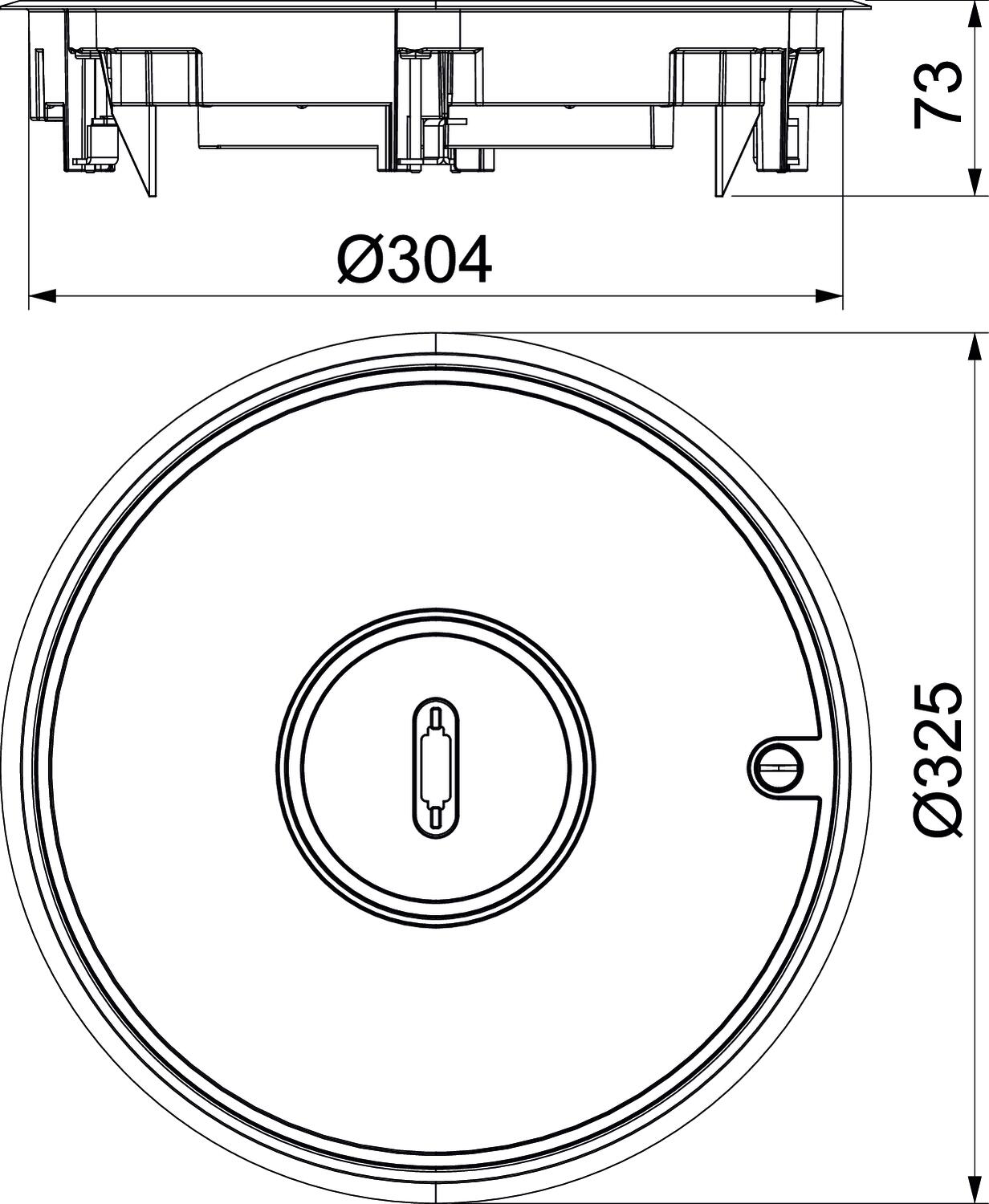

Adecuado para canalización bajo pavimento sí Adecuado para canalización cerrada a ras de pavimento sí Altura del piso mín. 80 mm Apropiado para canal bajo suelo sí Apropiado para instalación de suelo técnico sí Apropiado para limpieza con agua sí Apropiado para montaje en suelo hueco / técnico sí Autorizaciones VDE Carga vertical, superficie grande hasta 10.000 N Carga vertical, superficie pequeña hasta 3.000 N Con entalladura para revestimiento de suelo sí Cuidados del suelo húmedo Diámetro de montaje 305 Diámetro exterior 325 mm Dimensión Ø325x73 Espesor del revestimiento del suelo 3 mm Grado de protección (IP) mientras se está utilizando IP20 Grado de protección (IP) si no se está utilizando IP45 Grado de protección código IK IK10 Marco para revestimiento del suelo sí Material Aluminio fundido Mecanismo de apertura Pasador giratorio Modelo de salida de cable Tubo Modelo del marco marco protector de moqueta , Modelo para carga pesada sí Número de cajas portamecanismos 3 Número de dispositivos instalables 12 Posibilidad de instalar una junta sí Tamaño nominal para unidades portamecanismos R9 Tipo de sistema de montaje UT4 Versión redondo - Todos los tipos
-
Accesorios del sistema
Productos Tipo Código Cantidad Mín. ud. de venta
Prolongación ranurada
GES RV 7407536 2 Unidad
Cubeta universal UT4, Modul 45®, longitud de sistema 208 mm
UT4 45 4 7408727 1 Unidad - Descargas
-
Hoja de datos GRAF9-2 BA3 / 7405743 , 0.31MB , pdfHomologación Homologación VDE GRAF9 , 0.28MB , pdfInstrucciones de montaje Instrucciones de montaje GRAF9-2 , 0.35MB , pdfInstrucciones de uso Instrucciones de uso PF-G , 2.00MB , pdfNo hay textos informativos disponibles para este producto
