UP Caja domótica empotrable 66, espacio de apriete adicional 66 | 60 | 20/25 mm | 22

UP Caja domótica empotrable 66, espacio de apriete adicional

Código 2003726 | EAN 4012196856565

Código / Tipo	2003726 / UE 66

Altura	66 mm

Diámetro	60 mm

Para diámetro de tubo	20/25 mm

Número de entradas	22

Descripción de producto

Descripción de producto

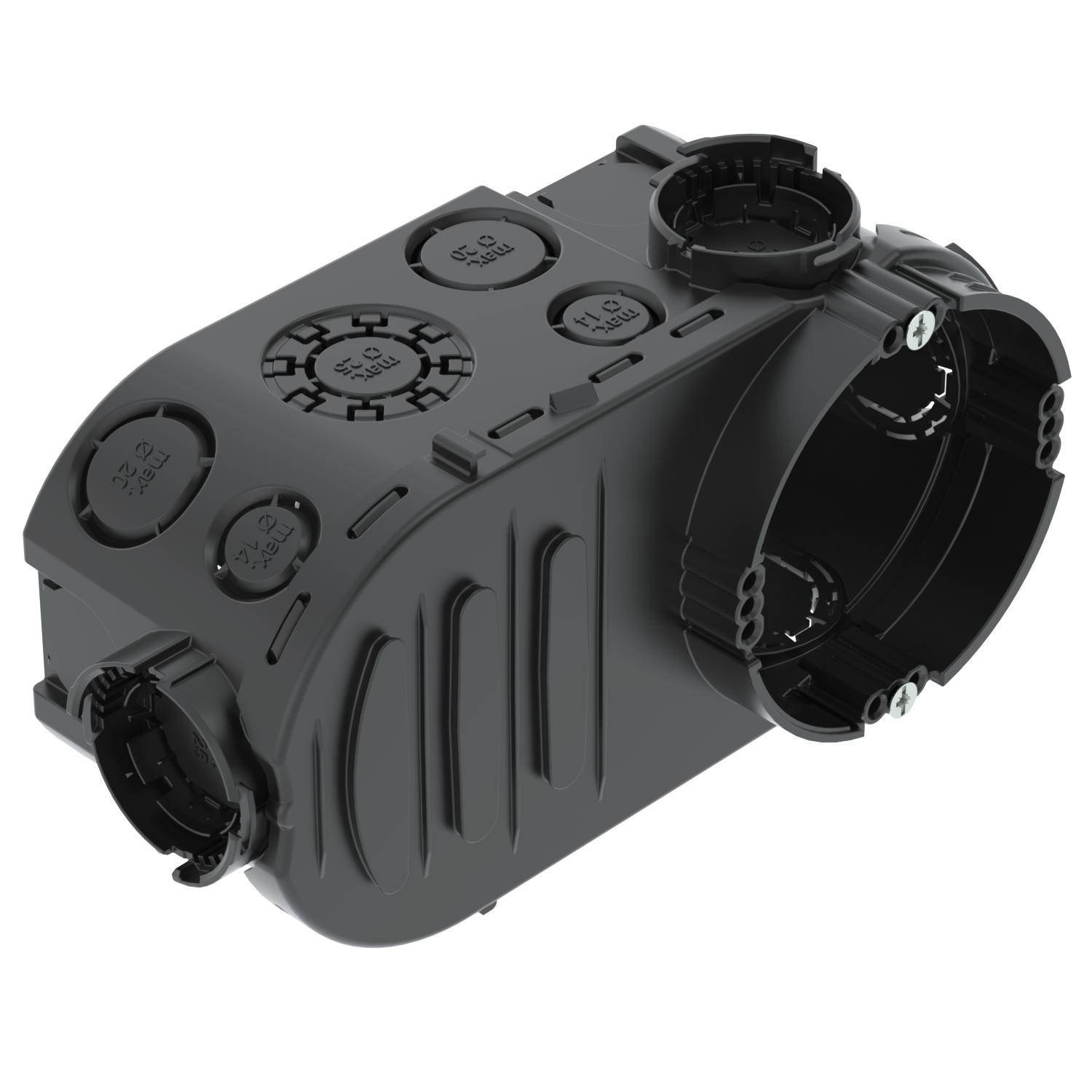

Caja electrónica empotrable con espacio de apriete adicional, para el uso en muros con una profundidad de montaje de mínimo 66 mm.

• Con 4 conectores conectables con cierre de bayoneta
• 6 entradas de tubo combinadas hasta Ø 20 y 25 mm
• 8 entradas hasta Ø 20 mm
• 6 entradas hasta Ø 14 mm
• 2 entradas hasta Ø 20 mm en el suelo
• Tabique de separación para distintas tensiones, con orificios practicables
• 4 x 3 Huecos para tornillos
Norma IEC 60670-1, IEC 60670-22 y DIN 49073-1.

Datos técnicos

Datos técnicos

A prueba de impactos	sí
Altura	66 mm
Ancho	76 mm
Antiinflamable	según la norma VDE 0471/IEC 60695-2-11, temperatura de ensayo 650 °C
Clase de protección	IP30
Color	Negro intenso
Con lengüeta claveteada	no
Con tornillos	sí
Diámetro	60 mm

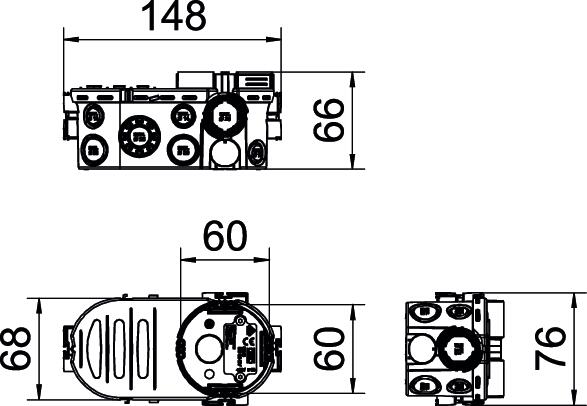

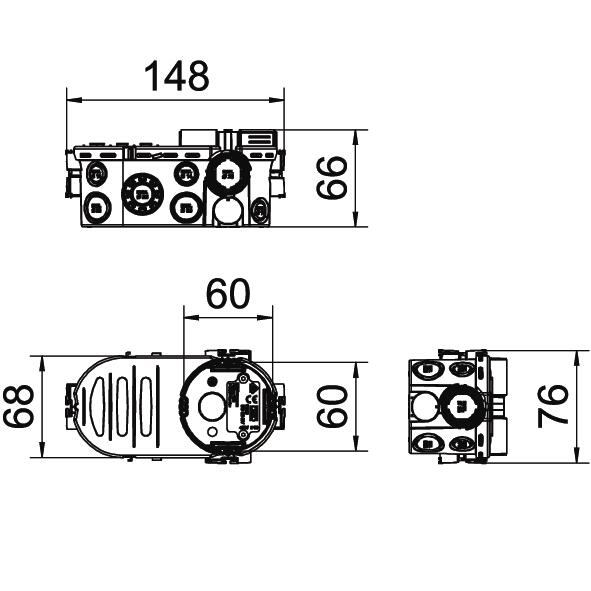

Dimensión	Ø60xH66x148
Ejecución	Ovalado
Entrada por la parte posterior	sí
Entradas combinadas Ø 20 / 25 mm	6
Entradas de tubo Ø 20 mm	10
Fijación de los aparatos	Tornillos

Fijación de tapa	Tornillos
Hermética	no
Huella de CO₂ (GWP) Cradle-to-Gate	0,361 kg CO₂e / 1 Unidad
Libre de halógenos	sí
Longitud	148 mm
Material	Polipropileno
Máx. Sección de conductor	2,5 mm²
Número de entradas	22
Para diámetro de tubo	20/25 mm
Sección nominal máx.	2,5 mm²
Sección nominal mín.	1,5 mm²
Tapa	Sin
Tensión de funcionamiento	400 V
Tipo de entrada a la carcasa	Orificio practicable
Tipo de entrada_	Orificio practicable para conductores NYM, líneas de datos y tubos corrugados

Todos los tipos

Todos los tipos

Tipo	Altura	Diámetro	Para diámetro de tubo	Número de entradas	Código	Cantidad	Mín. ud. de venta
UE 66	66 mm	60 mm	20/25 mm	22	2003726	Unidad	10 Unidad

Accesorios

Accesorios de montaje

Productos	Tipo	Código	Cantidad	Mín. ud. de venta
UP Quick-Fix	ZU 60-QF	2003740	Unidad	25 Unidad
UP Junta 12 mm, caja portamecanismos	ZU 12-PR	2003742	Unidad	25 Unidad
UP Junta de 24 mm, caja portamecanismos	ZU 24-PR	2003744	Unidad	25 Unidad
UP Tapa de señalización para cajas portamecanismos, sencilla	ZU 60-SD	2003760	Unidad	50 Unidad
