UP Caja portamecanismos empotrable 46 46 | 60 | 20/25 mm | 7

UP Caja portamecanismos empotrable 46

Código 2003700 | EAN 4012196689897

Código / Tipo	2003700 / UG 46

Altura	46 mm

Diámetro	60 mm

Para diámetro de tubo	20/25 mm

Número de entradas	7

Descripción de producto

Descripción de producto

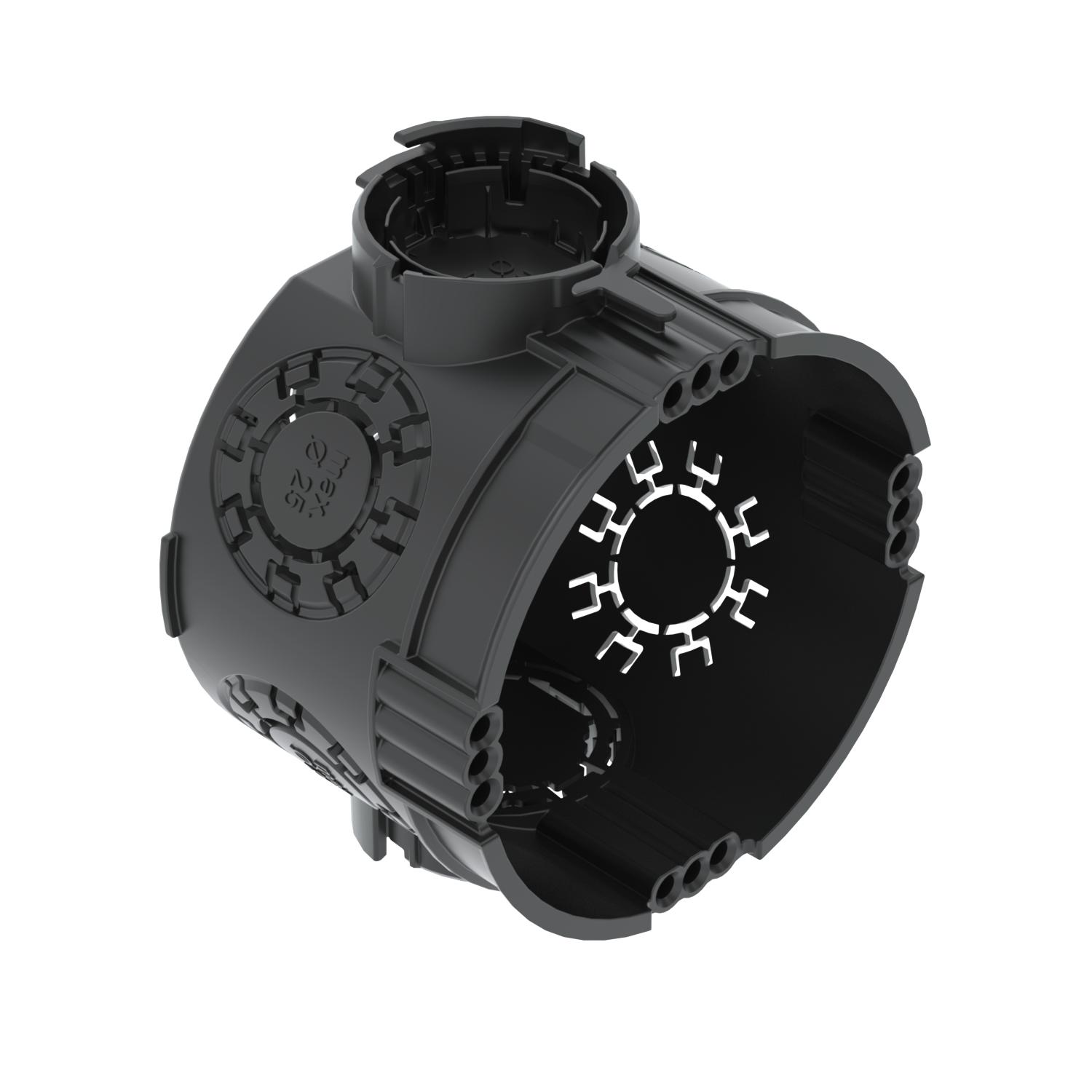

Caja portamecanismos empotrable para el uso en muros con una profundidad de montaje de mínimo 46 mm.

• 4 x 3 domos roscados
• Conector de unión acoplable por ambos lados con cierre de bayoneta
• 6 entradas de tubo combinadas hasta Ø 20 y 25 mm
• 1 entrada hasta Ø 20 mm en el suelo
Norma IEC 60670-1, IEC 60670-22 y DIN 49073-1.

Datos técnicos

Datos técnicos

A prueba de impactos	sí
Altura	46 mm
Antiinflamable	según la norma VDE 0471/IEC 60695-2-11, temperatura de ensayo 650 °C
Clase de protección	IP30
Color	Negro intenso
Con lengüeta claveteada	no
Con tornillos	no
Diámetro	60 mm

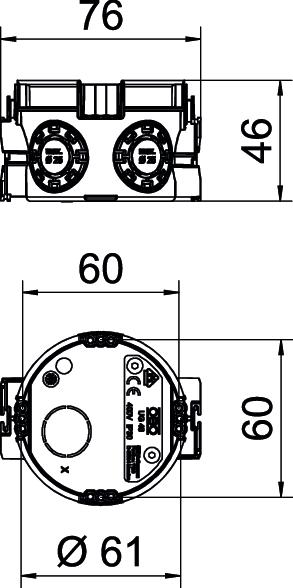

Dimensión	Ø60mm, H46mm
Ejecución	redondo
Entrada por la parte posterior	sí
Entradas combinadas Ø 20 / 25 mm	6
Entradas de tubo Ø 20 mm	1
Fijación de los aparatos	Tornillos o garras de expansión

Hermética	no
Huella de CO₂ (GWP) Cradle-to-Gate	0,074 kg CO₂e / 1 Unidad
Libre de halógenos	sí
Material	Polipropileno
Montaje	Sin
Número de entradas	7
Para diámetro de tubo	20/25 mm
Sección nominal máx.	2,5 mm²
Sección nominal mín.	1,5 mm²
Tapa	Sin
Tensión de funcionamiento	400 V
Tipo de entrada a la carcasa	Orificio practicable
Tipo de entrada_	Orificio practicable para conductores NYM y líneas de datos

Todos los tipos

Todos los tipos

Tipo	Altura	Diámetro	Para diámetro de tubo	Número de entradas	Código	Cantidad	Mín. ud. de venta
UG 46	46 mm	60 mm	20/25 mm	7	2003700	Unidad	25 Unidad

Accesorios

Accesorios de montaje

Productos	Tipo	Código	Cantidad	Mín. ud. de venta
UP Quick-Fix	ZU 60-QF	2003740	Unidad	25 Unidad
UP Junta 12 mm, caja portamecanismos	ZU 12-PR	2003742	Unidad	25 Unidad
UP Junta de 24 mm, caja portamecanismos	ZU 24-PR	2003744	Unidad	25 Unidad
UP Tapa de señalización para cajas portamecanismos, sencilla	ZU 60-SD	2003760	Unidad	50 Unidad
UP Pieza distanciadora	ZU 20-AS	2003746	Unidad	25 Unidad
