UP Caja portamecanismos o de conexión empotrable 66, con pestañas de tornillo 66 | 60 | 20/25 mm | 13

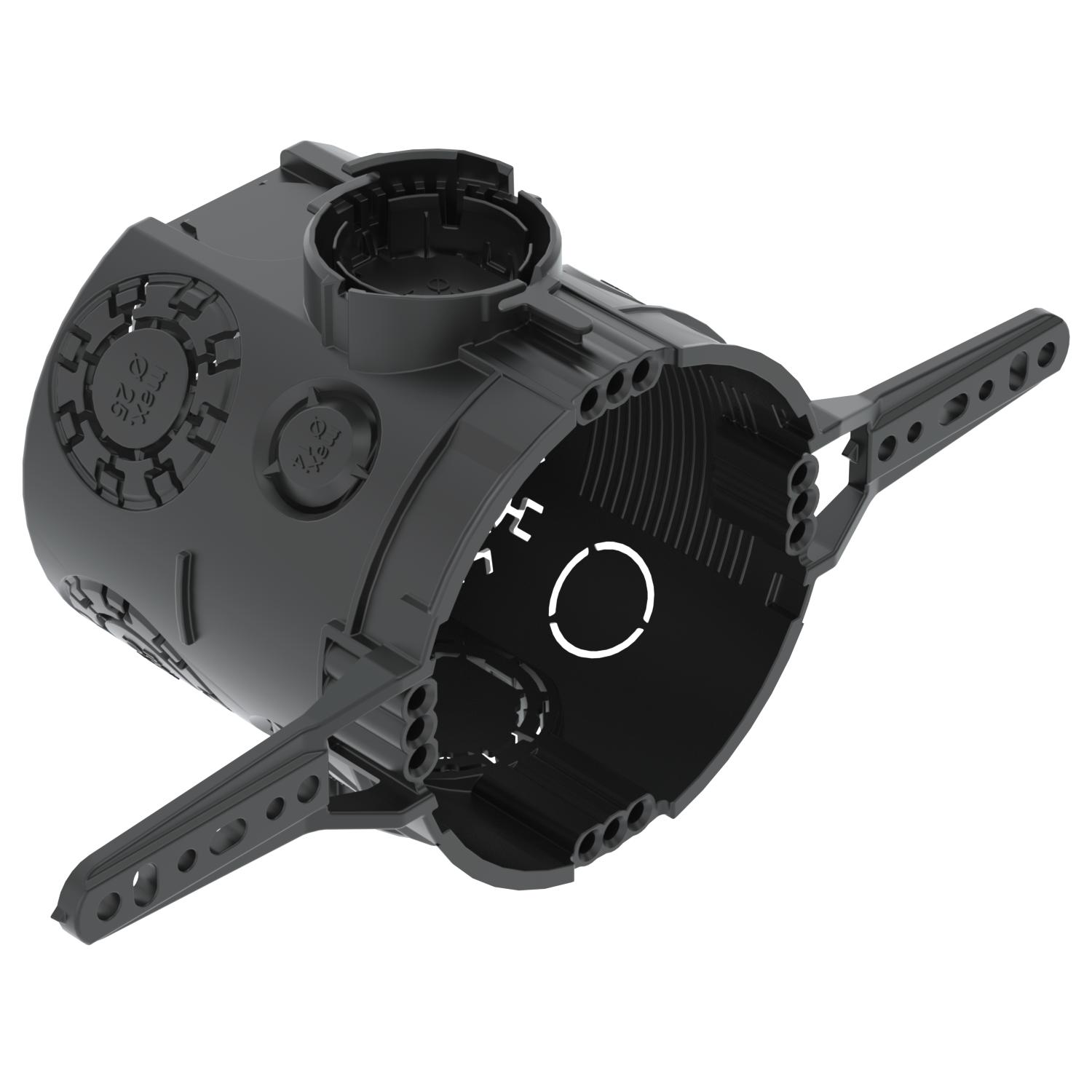

UP Caja portamecanismos o de conexión empotrable 66, con pestañas de tornillo

Código 2003716 | EAN 4012196700837

Código / Tipo	2003716 / UG 66-NL

Altura	66 mm

Diámetro	60 mm

Para diámetro de tubo	20/25 mm

Número de entradas	13

Descripción de producto

Descripción de producto

Caja portamecanismos empotrable con pestañas de tornillo para el uso en muros con una profundidad de montaje de mínimo 66 mm.

• 4 x 3 domos roscados

• Conector de unión acoplable por ambos lados con cierre de bayoneta

• 6 entradas de tubo combinadas hasta Ø 20 y 25 mm

• 4 entradas hasta Ø 20 mm

• 2 entradas hasta Ø 14 mm

• 1 entrada hasta Ø 20 mm en el suelo
Norma IEC 60670-1, IEC 60670-22 y DIN 49073-1.

Datos técnicos

Datos técnicos

A prueba de impactos	sí
Altura	66 mm
Antiinflamable	según la norma VDE 0471/IEC 60695-2-11, temperatura de ensayo 650 °C
Clase de protección	IP30
Color	Negro intenso
Con lengüeta claveteada	sí
Con tornillos	no
Diámetro	60 mm
Dimensión	Ø60mm, H66mm
Ejecución	redondo
Entrada por la parte posterior	sí
Entradas combinadas Ø 20 / 25 mm	6
Entradas de tubo Ø 20 mm	3
Fijación de los aparatos	Tornillos o garras de expansión

Fijación de tapa	Tornillos
Hermética	no
Huella de CO₂ (GWP) Cradle-to-Gate	0,099 kg CO₂e / 1 Unidad
Libre de halógenos	sí
Material	Polipropileno
Número de entradas	13
Para diámetro de tubo	20/25 mm
Sección nominal máx.	2,5 mm²
Sección nominal mín.	1,5 mm²
Tapa	Sin
Tensión de funcionamiento	400 V
Tipo de entrada a la carcasa	Orificio practicable
Tipo de entrada_	Orificio practicable para conductores NYM, líneas de datos y tubos corrugados

Todos los tipos

Todos los tipos

Tipo	Altura	Diámetro	Para diámetro de tubo	Número de entradas	Código	Cantidad	Mín. ud. de venta
UG 66-NL	66 mm	60 mm	20/25 mm	13	2003716	Unidad	25 Unidad

Accesorios

Accesorios de montaje

Productos	Tipo	Código	Cantidad	Mín. ud. de venta
UP Quick-Fix	ZU 60-QF	2003740	Unidad	25 Unidad
UP Junta 12 mm, caja portamecanismos	ZU 12-PR	2003742	Unidad	25 Unidad
UP Junta de 24 mm, caja portamecanismos	ZU 24-PR	2003744	Unidad	25 Unidad
UP Tapa de señalización para cajas portamecanismos, sencilla	ZU 60-SD	2003760	Unidad	50 Unidad
UP Pieza distanciadora	ZU 20-AS	2003746	Unidad	25 Unidad
