Canaletas para cables LKM: protección fiable para la instalación eléctrica

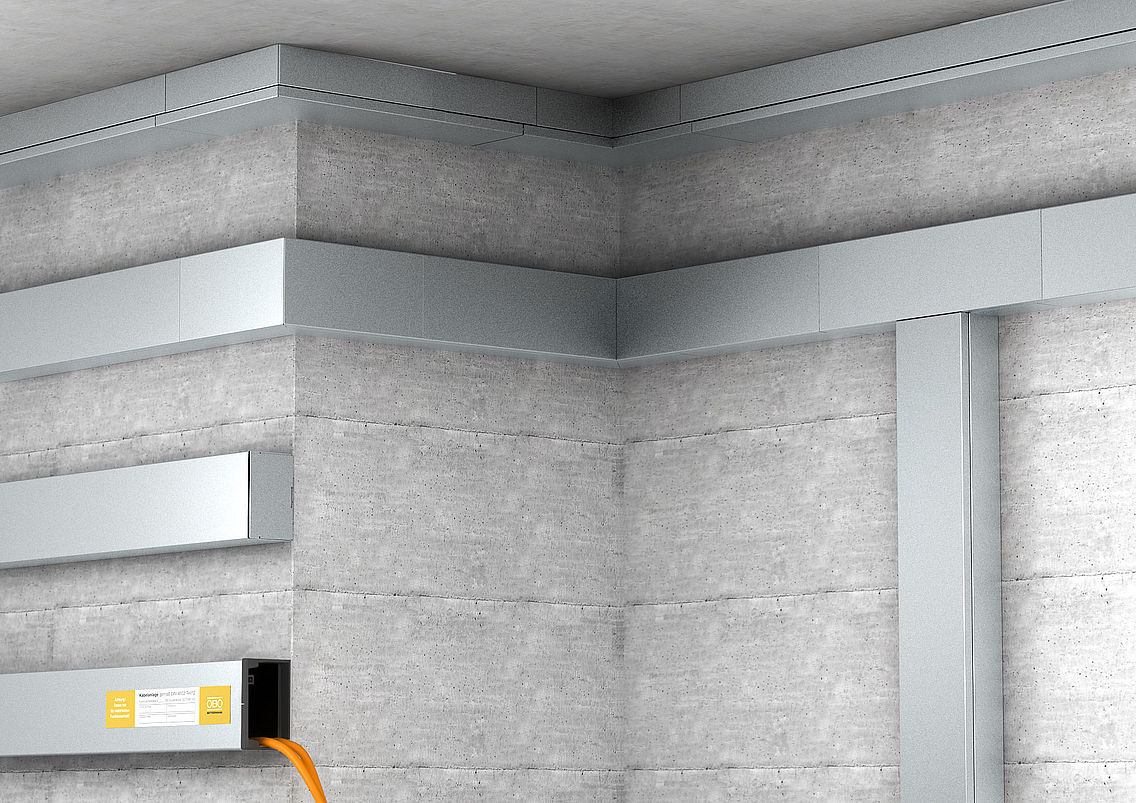

Las canaletas metálicas para cables LKM de OBO han demostrado con creces su estabilidad en entornos exigentes, por ejemplo, en el ámbito industrial o en la construcción de plantas. Forman un sistema cerrado que permite una instalación posterior sencilla incluso con conectores prefabricados. El sistema de canaletas protege eficazmente las líneas de máquinas y plantas contra las cargas mecánicas y la suciedad. Los cables y líneas no solo se tienden conforme a las instrucciones y de forma segura, sino también de forma estética. Las canaletas para cables se complementan con molduras y accesorios, como los anillos de protección de cantos y las piezas de terminación, que hacen que el sistema sea aún más flexible.
Anillos de protección de cantos: ahorro de tiempo e instalación posterior sencilla

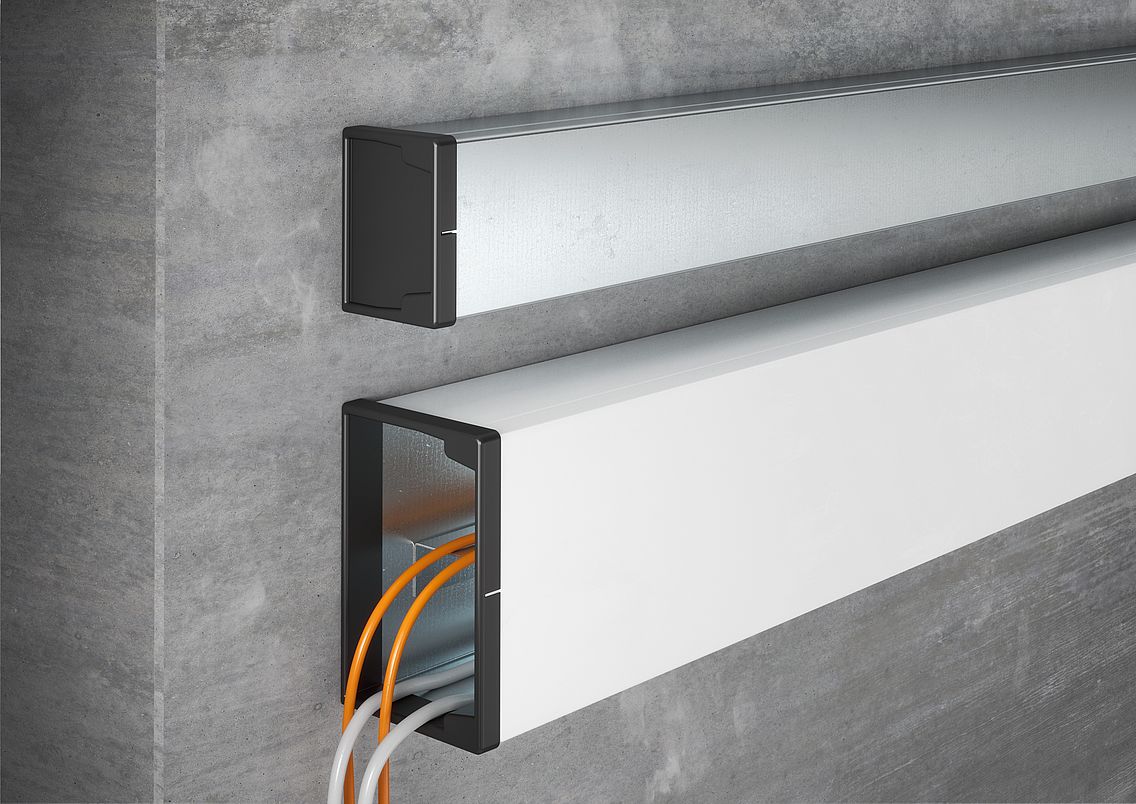

Los anillos de protección de cantos del sistema LKM se pueden instalar posteriormente con facilidad, incluso si las canaletas ya están montadas en la pared y tienen cables dentro. Los anillos de protección de cantos, fabricados con un material libre de halógenos, se caracterizan tanto por su diseño estético como por su facilidad de uso. Hay piezas de terminación cerradas disponibles en el mismo diseño.
Canaletas para cables para cualquier situación: selección de tamaños y superficies

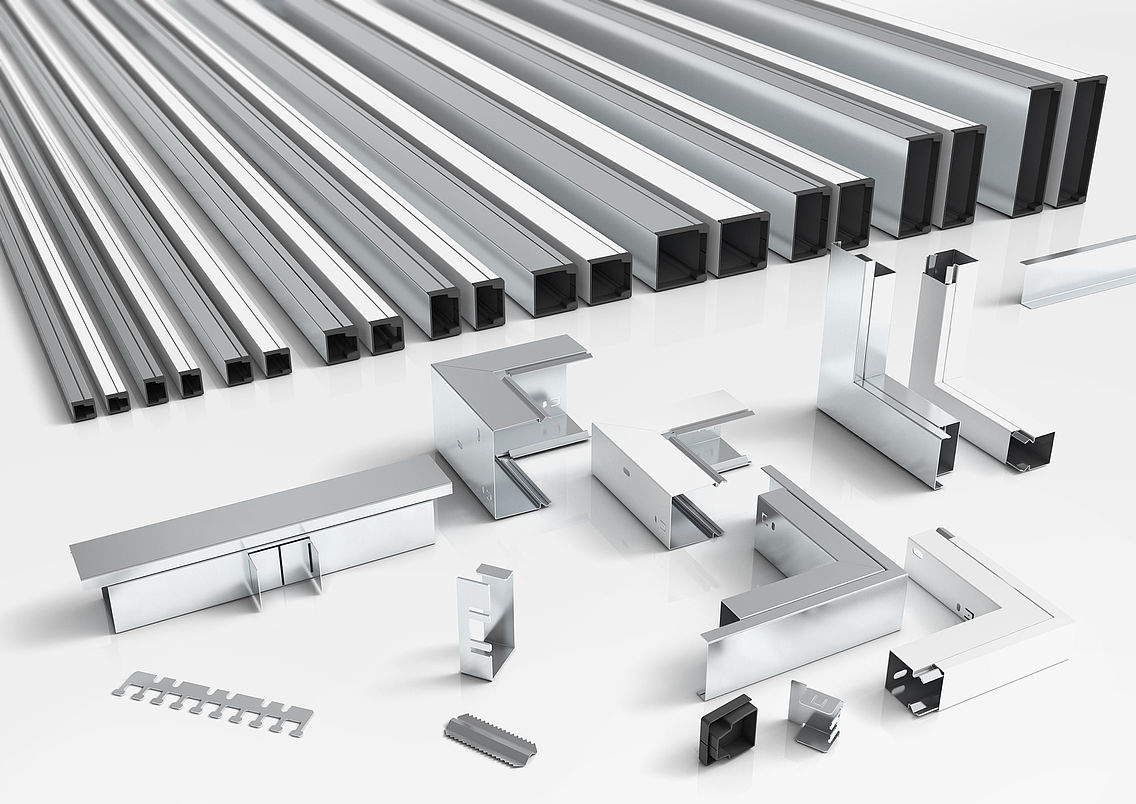

En el sistema LKM, hay hasta diez tamaños de canal para elegir, lo que permite encontrar fácil y rápidamente la canaleta LKM adecuada para cualquier proyecto de instalación. Todas las canaletas están disponibles con superficies FS (galvanizado en banda) y FSK (galvanizado en banda y plastificado blanco puro). También se ofrecen soluciones especiales en todos los colores RAL. De este modo, las canaletas LKM se integran perfectamente en distintos entornos de instalación. La ayuda de selección OBO ofrece una visión general de todas las canaletas para cables y permite encontrar la variante de LKM adecuada en pocos pasos.
Protección y mantenimiento de función
Las canaletas para cables LKM también son ideales para la conducción y protección de cables y líneas, así como para fines de mantenimiento de función. El tendido de cables con canaletas metálicas para cables LKM está homologado como tipo de instalación específica según la norma DIN 4102, parte 12, para las clases de mantenimiento de función de E30 a E90. La canaleta LKM20030 está especialmente probada para cables de telecomunicaciones y de aviso de incendio. La canaleta LKM60100 está probada para cables de alimentación, de telecomunicaciones y de aviso de incendio.
Instalación práctica

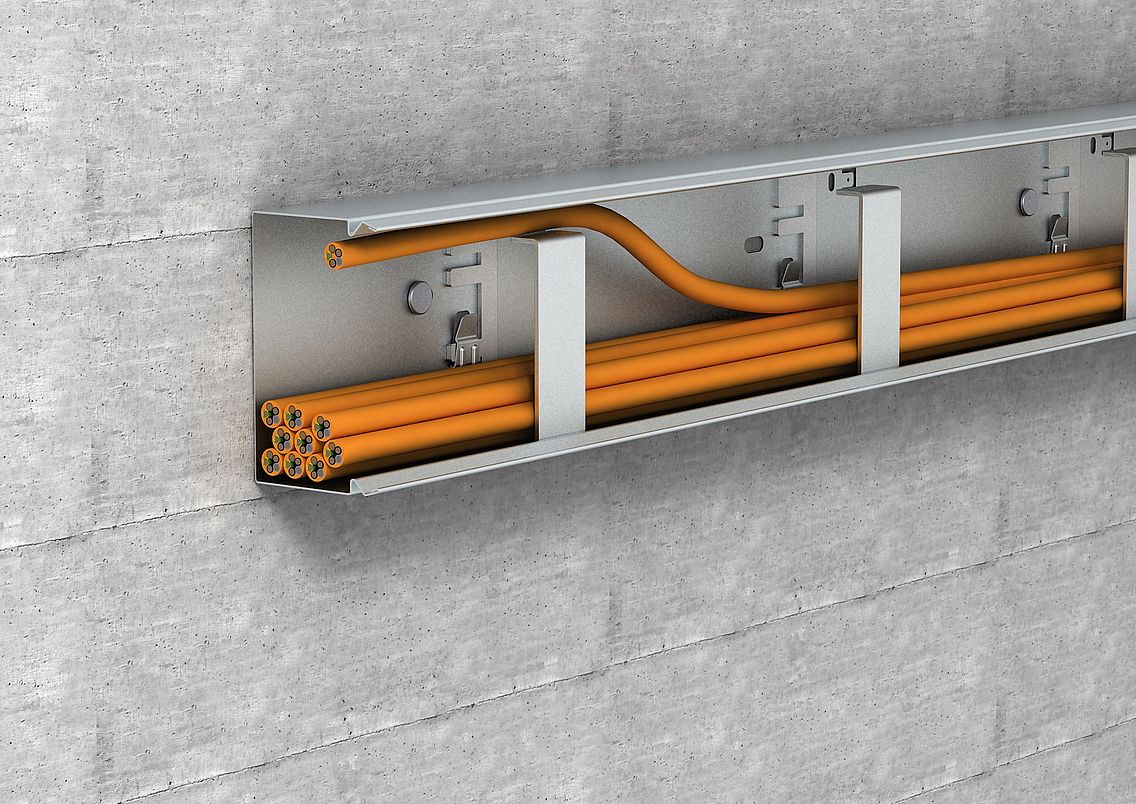

Las canaletas para cables LKM también son adecuadas para el montaje horizontal en la pared y en el techo. Para la canaleta tipo LKM60100 también se puede impedir que se caigan los cables mediante una grapa de sujeción. La tapa de la canaleta encaja fácilmente en su base tras finalizar la instalación. La conexión equipotencial entre la parte superior y la parte inferior, así como debajo de las partes longitudinales de las canaletas, está garantizada sin necesidad de utilizar cables de conexión adicionales. Esto ahorra tiempo y ofrece una protección fiable.
Pensado hasta el más mínimo detalle

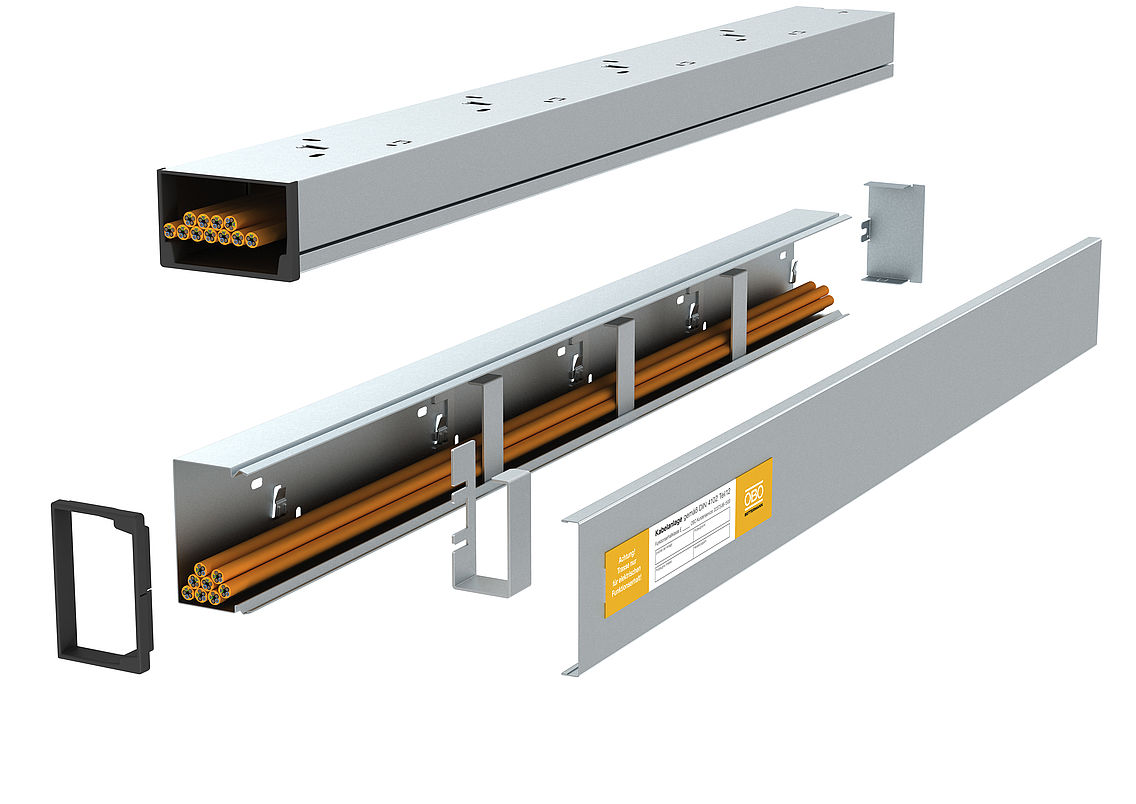

Un gran número de detalles de montaje inteligentes convierten las canaletas para cables LKM en elementos extremadamente seguros, imprescindibles durante el tendido de cables y líneas:
- El anillo de protección de cantos se coloca en los extremos abiertos de las canaletas LKM y protege los cables que hay en su interior.
- Los anillos de protección de cantos proporcionan una flexibilidad adicional, pues se pueden instalar posteriormente de forma sencilla, incluso si la canaleta ya está montada y con cables dentro.

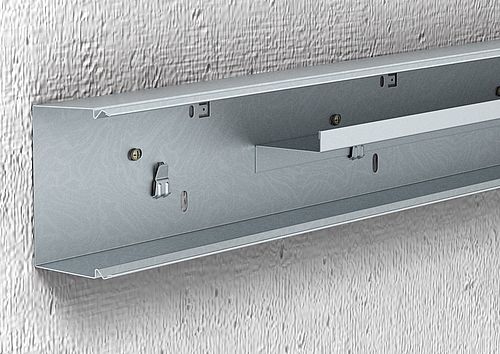

- el tabique de separación se inserta en las lengüetas de la base, de modo que la conexión equipotencial queda garantizada sin necesidad de ningún elemento adicional.

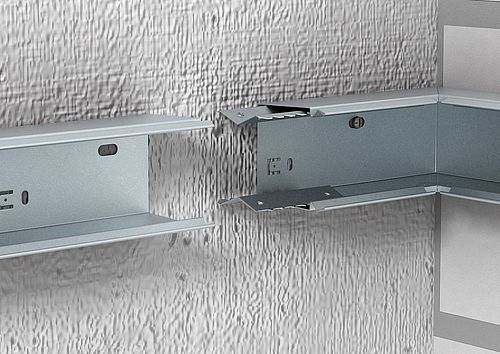

- Una vez montadas las canaletas LKM, la unión se encaja en los extremos que deben unirse desde el interior, lo que garantiza también la conexión equipotencial entre ambos componentes.

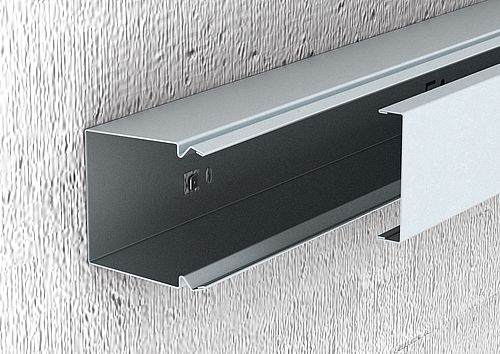

- El contorno especial de la tapa garantiza también una conexión equipotencial segura entre la tapa y la parte inferior.
- La puesta a tierra se instala mediante la lengüeta de conexión de la base.

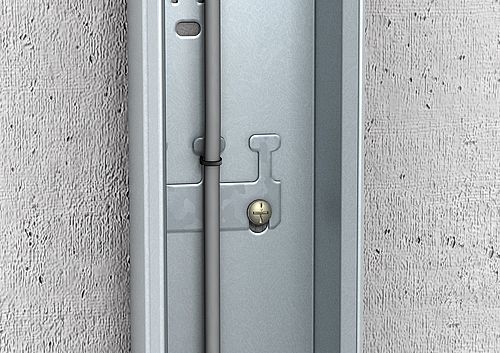

- El soporte para cables se monta mediante los tornillos de fijación de la canaleta. Los cables pueden unirse con bridas para cables del tipo 565.
