Quick-Pipe: la solución registrable para rápidas instalaciones y reequipamientos
Tubos de instalación eléctrica, abrazaderas y accessorios conforman un sistema inteligente
El sistema Quick-Pipe combina las ventajas de canales de cables y tubo de instalación eléctrica convencionales en un sistema inteligente para instalaciones de montaje en superficie. Comprende las tuberías de instalación eléctrica Quick-Pipe, las abrazaderas Quick y una selección de accesorios perfectamente adaptadas.

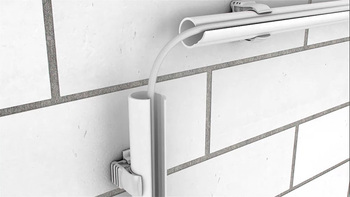

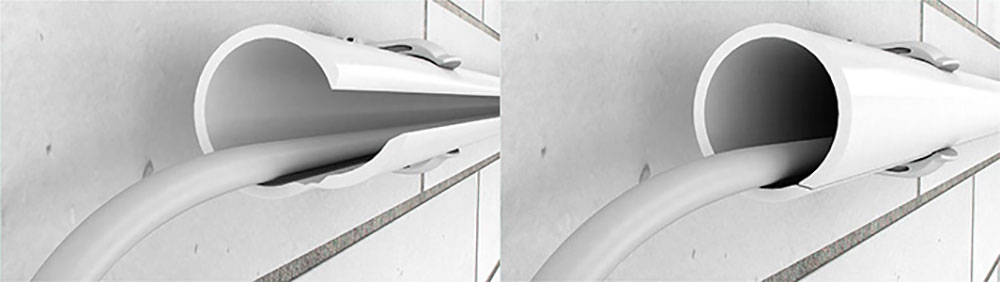

Así de fácil funciona el sistema Quick-Pipe: los cables y líneas se colocan en los tubos de instalación eléctrica Quick-Pipe abiertos, como en un canal de registrable. Una vez colocados los cables se gira la abrazadera Quick, cerrando firmemente el sistema Quick-Pipe con este sencillo movimiento. El mecanismo de cierre permite asimismo realizar reequipamientos en cualquier momento y sin dificultad. El mecanismo de giro permite abrir el sistema Quick-Pipe muy fácilmente.
Ventajas del sistema Quick-Pipe:
- Fácil instalación y reequipamiento
- Combina las ventajas de los canales de cables y de las tuberías de instalación eléctrica convencionales
- Puede abrirse y cerrarse en todo momento mediante un simple movimiento de giro
- Disponible en dos colores: blanco y gris
- 4 tamaños disponibles: M16-M32
- Homologación VDE
Para una instalación flexible y sencilla: los accesorios del sistema Quick-Pipe
La instalación y utilización del sistema Quick-Pipe es especialmente flexible y sencilla, gracias a los accesorios perfectamente adaptados, que completan el sistema. Los accesorios son muy ventajosos, sobre todo de cara a la construcción de las posibilidades de instalación. Éstas son algunas de los accesorios Quick-Pipe: la pieza en T, codos de 90° y el manguito de empalme.
Todos los componentes del sistema Quick-Pipe están disponibles en los cuatro tamaños métricos M16, M20, M25 y M32. Pueden abrirse y cerrarse sin herramientas y destacan especialmente por la posibilidad de admitir, además de tubos de instalación eléctrica Quick-Pipe, también tubos corrugados. Éstos quedan firmemente alojados en el interior de los accesorios gracias a su perfil nervado. Pueden instalarse en interiores y exteriores protegidos y soportan temperaturas de -25 a +60°C.

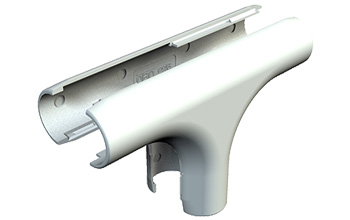

La pieza en T:
La pieza en T de los accesorios del sistema Quick-Pipe permite realizar rápidas instalaciones y reequipamientos. Gracias a una bisagra optimizada, el accesorio está formada por un único componente que puede abrirse e instalarse muy fácilmente con una mano. De este modo, la pieza puede abrirse y cerrarse tantas veces como se desee. Supone aún más flexibilidad en la instalación y ahorro de tiempo, ya que no requiere reensamblar las dos mitades. Esto permite realizar equipamientos de forma sencilla tantas veces como se desee

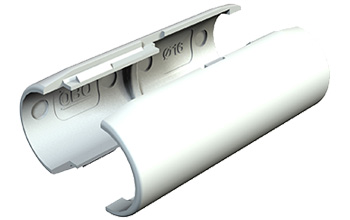

El manguito de empalme:
El manguito de empalme Quick-Pipe conecta las tuberías instalación eléctrica Quick-Pipe y tubos corrugados de forma rápida y fiable. Permite realizar una unión recta de dos tubos. Gracias a una bisagra optimizada, el accesorio puede abrirse e instalarse muy fácilmente con una mano.

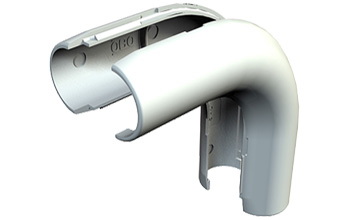

Codo de 90° grados:
Gracias a su forma especial, el codo de 90° Quick-Pipe es ideal para instalaciones interiores y exteriores. Garantiza una instalación rectangular de las tuberías. Aquí también, una bisagra optimizada permite una instalación especialmente sencilla.
Ventajas de todas los accesorios del sistema Quick-Pipe:
- Piezas fabricadas en PP libre de halógenos
- Grado de protección IP44 según DIN EN 50529
- Certificación según DIN EN 50085 VDE
- Posibilidad de instalación con tuberías de instalación eléctrica Quick-Pipe y tubos corrugados
- Sujeción segura gracias a perfil interior nervado
- Introducción de tubo mejorada
- Contorno de cierre reutilizable
- Limitación de la profundidad de montaje

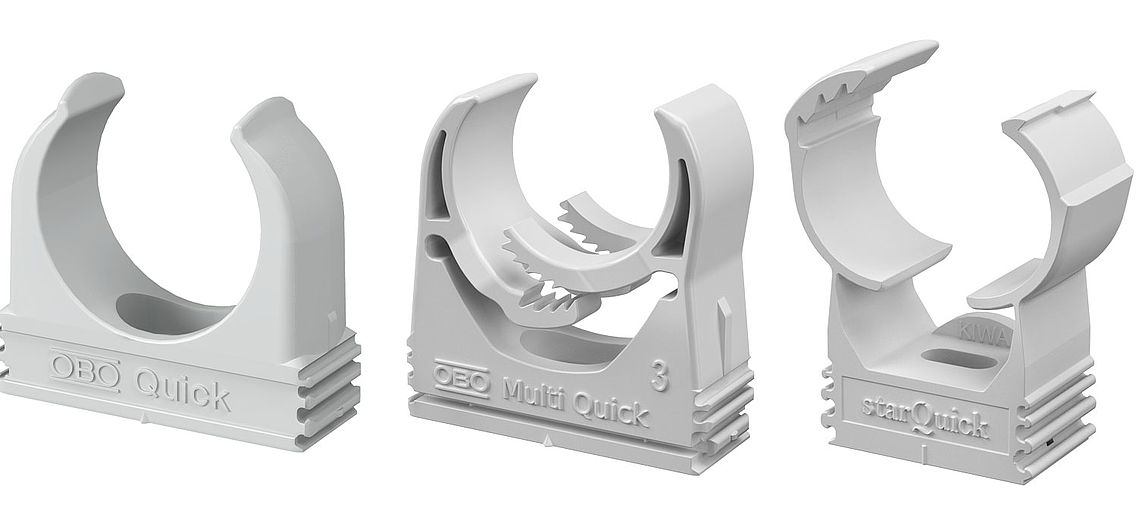

Fijación segura e innovadora: las abrazaderas Quick
Los componentes del sistema Quick-Pipe están perfectamente adaptados y ofrecen numerosas ventajas de instalación: si las tuberías de instalación eléctrica Quick-Pipe y accesorios se fijan, por ejemplo, con las abrazaderas Quick, el sistema alcanza un grado de protección IP44.

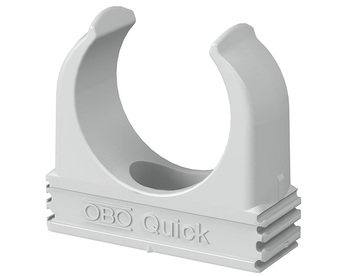

Las abrazaderas Quick son la fijación ideal para el sistema Quick-Pipe. El contorno de alineación permite conectar muy fácilmente las abrazaderas Quick. Esto permite al usuario ahorrarse varios pasos de instalación, ya que con una única perforación pueden montarse hasta tres abrazaderas.
Las innovadoras abrazaderas de apriete son apropiadas para un diámetro de cable entre 15,5 y 63 mm, y para todos los tamaños métricos de tubo desde M16 a M63. Los valores de la fuerza de extracción del tubo de hasta 230 N garantizan la sujeción segura del sistema en paredes y techos.
Los tacos de impacto para abrazaderas Quick 910 SD-Q 6x40 permiten montar las abrazaderas de un modo especialmente eficiente y rápido. La abrazadera y los tacos se montan juntos por impacto, por lo que no es necesario un laborioso atornillado del tornillo.
Aquí encontrará todos los detalles de las abrazaderas Quick y de las diferentes variantes:
Se abre el telón: vídeo del sistema Quick-Pipe
Descubra en este vídeo cómo funciona nuestro sistema Quick-Pipe:
Sistema Quick-Pipe: con tapa articulada para instalaciones rápidas
La solución ideal para instalaciones y reformas asegurando rapidez en intervenciones posteriores
El sistema Quick-Pipe combina las ventajas de los canales de cables y los tubos tradicionales para instalaciones eléctricas con un sistema inteligente para instalaciones sobre revoque.
Los cables y las líneas se introducen en los tubos Quick-Pipe abiertos para instalaciones eléctricas como en un canal de cables abierto. Tras el tendido de los cables, el Quick-Pipe se gira en la abrazadera Quick y se cierra herméticamente. Las posibles intervenciones posteriores tampoco suponen ningún problema, pues el Quick-Pipe se puede volver a abrir fácilmente girándolo.
Todos los componentes del sistema Quick-Pipe, como codos de 90°, piezas en T y manguitos de unión, están disponibles en cuatro tamaños métricos: M16, M20, M25 y M32. Los tubos Quick-Pipe para instalaciones eléctricas se pueden pedir por separado con 2 metros de longitud o en un práctico set completo con las abrazaderas Quick adecuadas.
- Tras el tendido del cable, el tubo de instalación eléctrica Quick-Pipe se enrosca fácilmente en la abrazadera Quick y se cierra de forma segura. La intervención posterior en la instalación también puede realizarse sin ningún problema.
- El cierre articulado del Quick-Pipe está compuesto de un componente blando de gran flexibilidad: puede abrir y cerrar el tubo Quick-Pipe tantas veces como desee.
- Todos los tubos y accesorios del sistema Quick-Pipe han sido testados según la norma DIN EN 50085-1 VDE.
Accesorios encajables: protección fiable de cables y líneas con grado de protección IP44
Los accesorios Quick-Pipe están compuestos de dos mitades y se encajan fácilmente entre sí. También conectan de forma rápida y sencilla con los antiguos tubos de la instalación eléctrica. Asimismo, los accesorios pueden abrirse repetidas veces sin ningún problema: colocar simplemente un destornillador en la ranura de abertura, girar y listo. Si se fijan los tubos para instalaciones eléctricas Quick-Pipe y las piezas preformadas con Las abrazaderas Quick el sistema Quick-Pipe proporciona un grado de protección IP44.
Las abrazaderas Quick son la fijación ideal para el sistema Quick-Pipe. Se pueden encajar entre sí todas las abrazaderas Quick sin dificultad con ayuda del contorno lateral y pudiendo montar hasta tres abrazaderas en solo un orificio.
Con el taco de impacto para abrazaderas Quick 910 SD-Q 6x40 se fijan de forma eficaz y con ahorro de tiempo. La abrazadera y el taco forman un conjunto permitiendo que el tornillo se enrosque rápidamente.
Las innovadoras abrazaderas de apriete son apropiadas para un diámetro de cable entre 15,5 y 63 mm, y para todos los tamaños métricos de tubo desde M16 a M63. Los valores de la fuerza extracción del tubo de hasta 230 N garantizan la sujeción segura del sistema a paredes y techos.
El manguito de unión Quick-Pipe conecta de manera rápida y fiable dos tubos de instalación eléctrica Quick-Pipe.

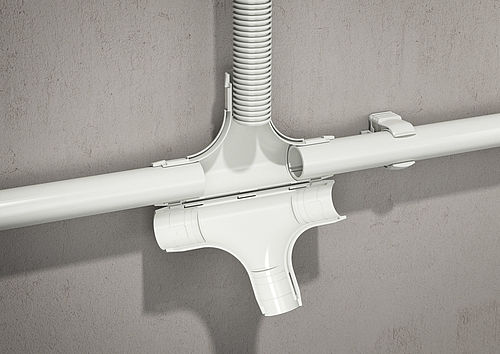

Tampoco son un problema las derivaciones en T con la pieza en T de Quick-Pipe: sencillamente encajar en los tubos de instalación eléctrica Quick-Pipe, sujetar con un clip y listo.

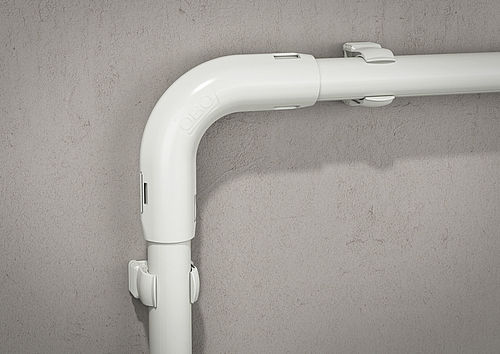

La forma del codo Quick-Pipe 90 es ideal para instalaciones con ángulos interiores y exteriores.
Las tijeras Quick-Pipe permiten cortar de forma precisa y sin rebabas los tubos de instalación eléctrica Quick-Pipe con diámetros desde M16 a M32.
