PYROLINE® Con PLC
Canalización de hormigón con clasificación europea de reacción al fuego
Con el sistema de canalización de protección contra el fuego PYROLINE® Con PLC de paneles de protección contra el fuego de hormigón ligero de fibra de vidrio resistente al agua y a las heladas, OBO cumple todos los requisitos de un sistema de canalización con clasificación europea de reacción al fuego. Con distintos grosores de pared, el sistema de canalización de protección contra el fuego PYROLINE® Con PLC de OBO alcanza las clases de resistencia al fuego EI30-EI60 y EI90 según EN 13501-2.
La canalización de protección contra el fuego PYROLINE® Con PLC tiene todos los certificados de aplicabilidad relevantes para la normativa de construcción:
- Informe de clasificación
- European Technical Assessment (ETA) (Documento de Idoneidad Técnica Europeo)
- Declaración de prestaciones
- Instrucciones de montaje detalladas

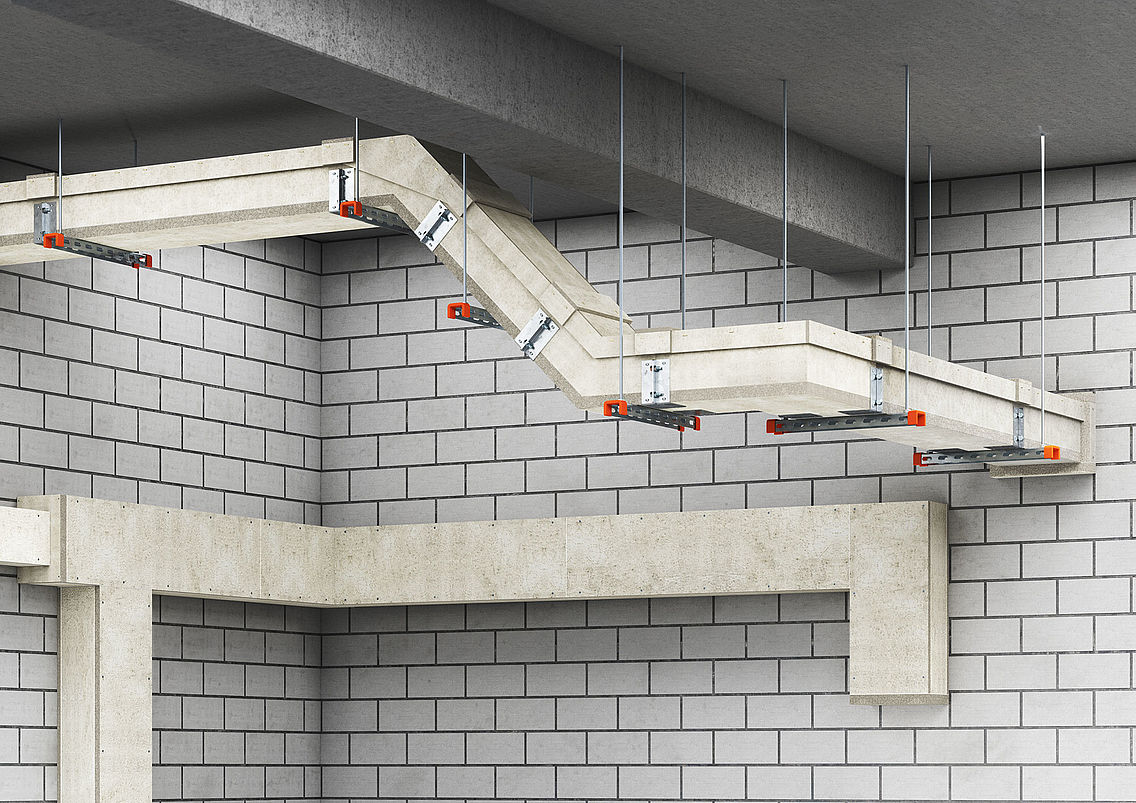

PYROLINE® Con PLC: vista general de las ventajas del sistema
- Posibilidad de ocupación de cables hasta máx. 31,5 kg/m
- Superficie dura y antiabrasiva de los paneles de protección contra el fuego (Euroclase A1 – no inflamable)
- La canalización de protección contra el fuego es resistente al agua y a las heladas
- No es necesaria una conexión equipotencial

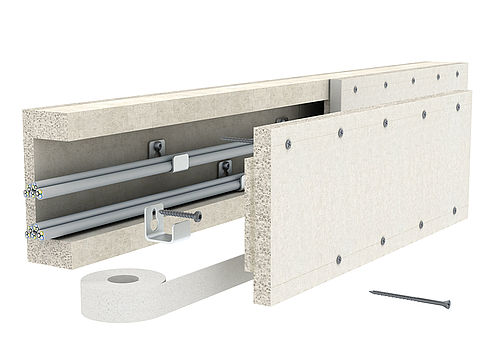

PYROLINE® Con D PLC para montaje directo a pared y techo
El canal de protección contra el fuego PYROLINE® Con D PLC se monta directamente en paredes y techos. Los canales se pueden integrar en el edificio de forma discreta y se adaptan de forma ideal a los recorridos ya existentes de cables.
Lo canalización de protección contra el fuego imprimada puede revestirse o tapizarse si es necesario, lo que contribuye a su integración discreta en la estancia.
Si fueran necesarios accesorios, se pueden fabricar en el lugar de destino fácilmente y de forma flexible.
Ventajas del sistema
- Integración discreta en el edificio
- Adaptación ideal a recorridos de cables ya existentes
- Disponibles en dos dimensiones y clasificaciones distintas
- La tapa se atornilla a los canales de forma muy sencilla
- Fabricación individual de piezas preformadas.

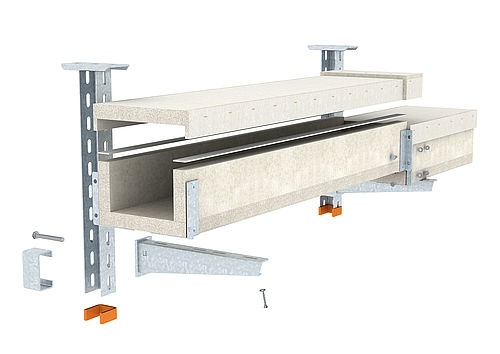

PYROLINE® Con S PLC para montaje suspendido
La instalación del canal de protección contra el fuego PYROLINE® Con S se puede realizar con escuadras a pared o en un sistema portante colgado del techo, por ejemplo, mediante escuadras o suspensión de péndulo.
¿Ya hay montados tubos o cables de otras instalaciones como calefacción, ventilación o instalaciones sanitarias? No hay problema: con el canal de protección contra el fuego PYROLINE® Con S PLC se pueden esquivar o tenderse por debajo de forma elegante. Los herrajes de unión premontados permiten la conexión rápida de las piezas del canal directamente in situ.
Ventajas del sistema
- Unión de punto de contacto rápida y segura gracias a elementos de conexión premontados
- Disponibilidad de selección de piezas preformadas preconfeccionadas
- La suspensión permite esquivar de forma fácil otras instalaciones
- Reajuste sencillo del tendido gracias a la tapa colocada suelta
- Disponibles en dos dimensiones y clasificaciones distintas
Conocimientos básicos: canalización de protección contra el fuego y sus funciones de protección
En caso de incendio, la canalización de protección contra el fuego facilita el uso de las rutas de escape, ya que las protege contra posibles incendios de los cables y líneas eléctricas, e impide la propagación del fuego.
Cumple sobre todo dos funciones:
- La canalización de protección contra el fuego se instala donde es necesario proteger el entorno de los efectos de incendios de cables. Encapsulan la carga calorífica de manera que en caso de incendio el fuego y el humo no pueden salir del canal.
- Además garantiza que los cables que se encuentran dentro del canal de protección contra el fuego no participen del incendio.
Más sobre los tres objetivos de protección en caso de incendio Lea también en la página de aplicación sobre el tema Competencia en protección contra incendios.
Pruebas y clasificaciones
La canalización de protección contra el fuego debe cumplir determinados requisitos para que pueda instalarse en los edificios. Son productos de construcción según el Reglamento europeo sobre productos de construcción (UE n.º 305/2011 – Construction Products Regulation CPR) y por tanto tienen marcado CE. Esto significa que pueden utilizarse en todos los países de la UE.
Un canal individual en sí mismo no cumple ningún requisito de ley de construcción en la protección contra el fuego.
Únicamente la combinación con piezas preformadas, salidas de cables y la fijación a paredes y techos, o a sistemas portantes consigue que los productos de construcción sean un canal de instalación resistente al fuego.
Esta canal de instalación está probado según EN 1366-5, donde se determinan las propiedades técnicas de protección contra el fuego para el encapsulamiento de la carga calorífica y del aislamiento térmico. De esta manera se impide que puedan inflamarse materiales inflamables sobre las superficies del canal de instalación.
Ensayo contra incendio según EN 1366-5
En el ensayo contra incendio según EN 1366-5 se simula el incendio de un cable en el interior del canal. Para ello el canal está ocupado con cables. Las salidas de cables también se comprueban. Así se determina si las superficies del canal fuera del horno de prueba se calientan demasiado de forma inadmisible.
Resistencia al fuego según EN 13501-2
A continuación se clasifica la resistencia al fuego de la instalación según EN 13501-2. De esto se derivan por ejemplo las siguientes clasificaciones:
E120 (h0 i->o) / El 90 (h0 i->o)
Las abreviaturas representan las siguientes características:
| E | Delimitación del recinto (normalmente clasificación superior que con EI) |
| I | Aislamiento térmico |
| 30-120 | Tiempo en minutos de la clase alcanzada |
| H0 | Disposición horizontal (incluye disposiciones verticales dentro de las secciones cortafuegos sin aberturas de techo) |
| i->o | Dirección de los efectos del fuego, aquí de dentro hacia fuera |
Con OBO siempre en el lado seguro
Encontrará más información la protección contra el fuego certificada de productos de OBO aquí. En el catálogo online de nuestra página web encontrará más soluciones del área de los sistemas de protección contra el fuego de OBO. Descubra allí, además del sistema de canalización de protección contra el fuego PYROLINE Con PLC, por ejemplo nuestros Aislamientos o la FireBox, la caja de derivación homologada para el mantenimiento de función de la gama de OBO.
