OBO Ion Wallbox
Fácil. Segura. Bien pensada.

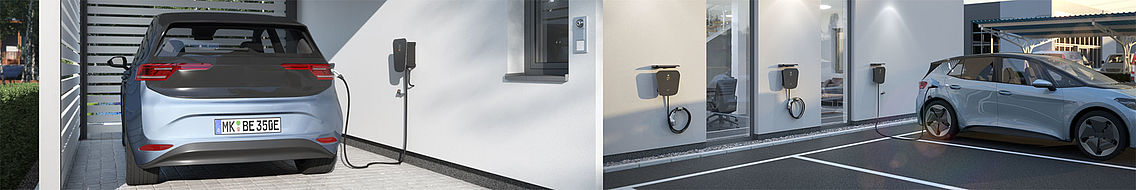

La movilidad en coche eléctrico continúa avanzando y está revolucionando nuestro mundo. Esto afecta a los propios vehículos y a la consiguiente experiencia de conducción, así como a la infraestructura de carga. Nuestra respuesta: la caja Wallbox OBO Ion precableada y lista para conectar, que permite cargar vehículos eléctricos de forma relajada y optimizada con energía fotovoltaica, en casa o para toda la flota en las instalaciones de la empresa. La carcasa, a prueba de impactos, según IK08 la hace extremadamente robusta y gracias a la clase de protección IP66, es apta tanto para interiores como zonas exteriores protegidas.
Principales ventajas de la caja OBO Ion Wallbox
- Carga en Modo 3 según la norma EN IEC 61851-1
- Carga monofásica, bifásica y trifásica
- Potencia de carga ajustable dinámicamente en pasos de 1 A: de 1,4 a 22 kW (ajuste de fábrica 11 kW).
- Mediante una conmutación manual de la potencia de carga a 11 kW, la Wallbox es apta para KfW.
- Contacto de habilitación sin potencial para, por ejemplo, instalaciones fotovoltaicas, receptores de telemando centralizado, temporizadores, módulos RFID y tecnología doméstica inteligente.
- Protocolo Modbus RTU a través de la interfaz RS-485 para una comunicación bidireccional
- Cable de carga de 5 m fijo, con enchufe de tipo 2, para todos los tipos de vehículo habituales, incluye soporte de cable
- Con Green Zero Switch: 0,0 kW de consumo en espera
- Funciones prácticas: control de temperatura integrado, control de corriente residual DC, información de estado mediante indicación LED
- Protección opcional contra el viento y la intemperie
La caja de OBO Ion Wallbox ha sido diseñada para su uso en interiores y exteriores protegidos. Opcionalmente, se puede adquirir un techo protector contra la intemperie, que ofrece protección adicional y comodidad de uso de la caja , por ejemplo, en lugares expuestos.
- Opcionalmente abierta o con cerradura
Usted elige: la caja Ion Wallbox está disponible con un interruptor de llave o con un práctico pulsador. En aparcamientos de fácil acceso, se recomienda usar la variante con interruptor de llave. En garajes privados o en otros lugares protegidos de forma segura contra el acceso no autorizado, puede utilizarse la variante con interruptor de presión.
- Opcionalmente con protección contra sobretensiones integrada
En lugares con un cable de alimentación de más de diez metros o sin descargador de sobretensiones in situ, OBO ofrece la caja Wallbox Ion en una variante con protección contra sobretensiones integrada (tipo 2 + D1 para las líneas de datos) según DIN VDE 0100-443. De este modo, tanto la propia estación de carga como el vehículo eléctrico conectado están protegidos de los daños causados por las sobretensiones.
Carga sostenible y eficiente de coches eléctricos
Tecnología sofisticada, instalación sencilla, seguridad personalizada: la caja Ion Wallbox ofrece dos opciones para una carga fotovoltaica optimizada.
Carga estática de excedentes fotovoltaicos
En esta variante, el proceso de carga de la OBO Ion Wallbox es controlado por una unidad externa, que envía una señal de desbloqueo a partir de un excedente fotovoltaico previamente definido. Estas unidades incluyen:
- Inversor fotovoltaico
- Receptor de telemando centralizado
- Temporizador, interruptor de llave / cerradura de combinación / módulo RFID
- Tecnología doméstica inteligente
En caso de excedente fotovoltaico, el proceso de carga se activa automáticamente. Si la energía fotovoltaica es insuficiente, el proceso de carga se interrumpe automáticamente. En caso necesario, a través de un interruptor externo conectado en serie (por ejemplo, IP 44 montado en superficie) es posible conmutar en cualquier momento a un proceso de carga independiente del estado fotovoltaico.

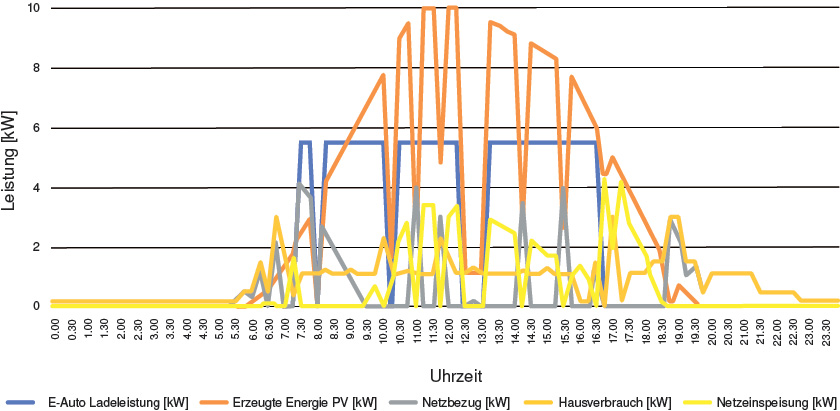

Ejemplo con una instalación solar de 10 kW CA (día de verano)
| Carga en el coche | 44 | kWh |
| Porcentaje fotovoltaico puro: | 36,025 | kWh |
| Autonomía | 81,87 | Porcentaje |
| Tiempo de carga | 9,25 | H |
| Potencia de carga | 5,5 | kW |
Ventajas de la carga de excedentes fotovoltaicos estática
- Aumenta la autosuficiencia en un 10-15%
- Costes de ejecución económicos
- Reequipamiento sencillo y sin complicaciones
- Compatible con diferentes modelos de inversores y contadores inteligentes.
Carga dinámica de excedentes fotovoltaicos

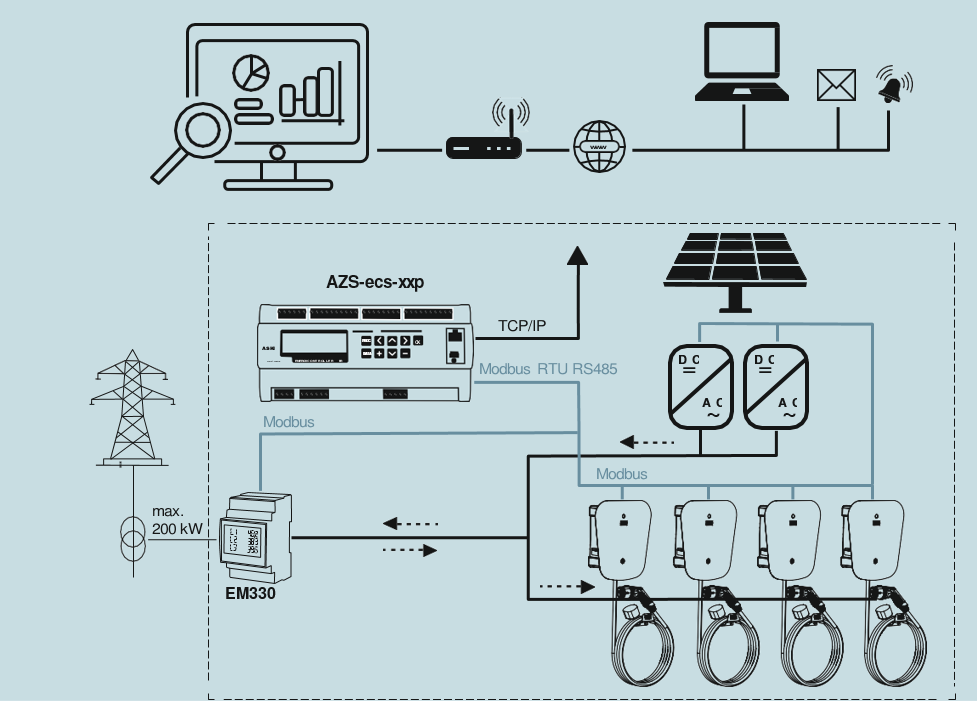

La caja Ion Wallbox puede controlarse de forma dinámica directamente a través de controladores Modbus RTU 485 externos. Esto permite controlar, entre otras, las siguientes funciones:
- Carga con elexcedente fotovoltaico
- Gestión dinámica de la carga
- Autentificación digital vía web o app

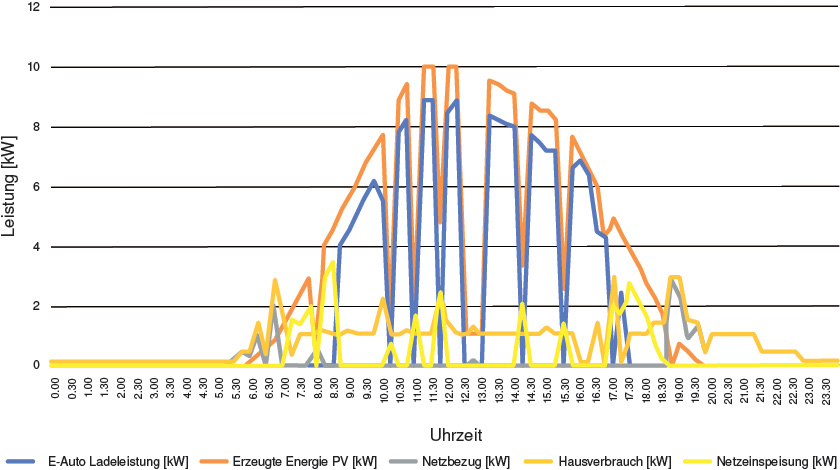

Carga en el coche | 44 | kWh |
| Porcentaje fotovoltaico puro | 41,15 | kWh |
| Autonomía | 93,52 | Porcentaje |
| Tiempo de carga | 8,5 | H |
| Potencia de carga | Hasta 9 | kW |
Ventajas de la carga de excedentes fotovoltaicos dinámica
- Autonomía máxima, hasta un 30% más
- Varios programas de carga seleccionables
- Utilización digital a través de gestión web o mediante app
- Reequipamiento sencillo y sin complicaciones
- Compatible con diferentes dispositivos EMS
En combinación con el dispositivo EMS opcional, para la gestión de la energía, el proceso de carga se activa automáticamente en caso de existir excedente de electricidad fotovoltaica generada y puede ajustarse de forma personalizada. Si la energía fotovoltaica es insuficiente, la carga se reduce y se interrumpe automáticamente. La programación y los ajustes de los tiempos de carga pueden realizarse individualmente.
Variantes de la caja Ion Wallbox

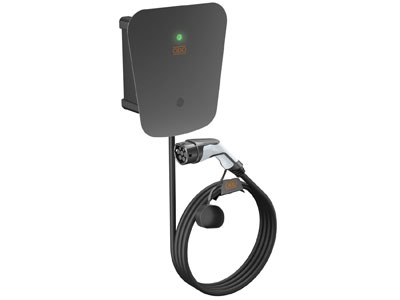

La caja Ion Wallbox está disponible en cuatro modelos diferentes, para que usted pueda encontrar la estación de carga adecuada para cada necesidad y cada entorno de instalación:
- Ion Basic: con interruptor de presión, sin protección contra sobretensiones
- Ion Key: con interruptor de llave, sin protección contra sobretensiones
- Ion Basic Protect: con interruptor de presión y protección contra sobretensiones
- Ion Key Protect: con interruptor de llave y protección contra sobretensiones
Su caja Ion Wallbox también está a un solo clic de usted. Le presentamos más detalladamente las variantes Protect, que sólo están disponibles en este diseño en OBO:
Aquí, la protección contra sobretensiones ya está integrada: La Wallbox versión Ion Protect

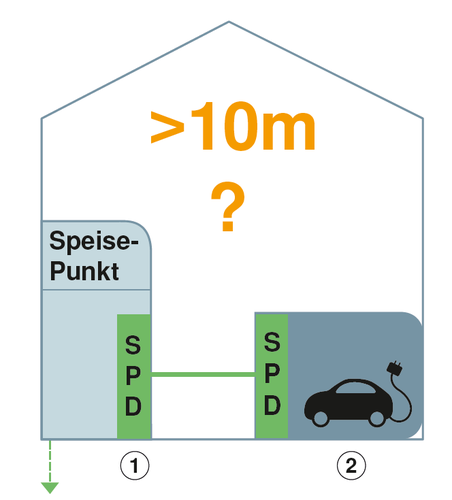

La norma VDE 0100-443 exige la incorporación de una protección contra sobretensiones. Si el edificio no dispone de ella, cuando se instale un nuevo circuito para una instalación de carga deberá instalarse al menos un DPS de tipo 2 en el punto de alimentación del sistema. Para cables de más de diez metros, se recomienda una protección adicional contra sobretensiones en el dispositivo de carga para protegerlo a él y al vehículo eléctrico. La protección contra sobretensiones también se emplea en la conexión de la línea de datos entre la caja Wallbox y, por ejemplo, la instalación fotovoltaica y entre la caja y el vehículo eléctrico.
La cajaIon Wallbox cumple todos estos requisitos con facilidad, ya que la versión Ion Protect Wallbox ya incorpora la protección integral contra sobretensiones que exige la normativa. Esto sólo lo encontrará en OBO:
Para la protección de la alimentación: dispositivo de protección contra sobretensiones módulo compacto tipo 2+3
- Protección contra sobretensiones en cajas de distribución según VDE 0100-443 (IEC 60364-4-44)
- Capacidad de descarga de hasta 60 kA (8/20) en total
- Solución 3+1 integrada para sistemas de red TN y TT en módulos de 45 mm de ancho
- Tecnología de varistores de alto rendimiento
- Incluye dispositivo de corte térmico y dinámico e indicador visual de funcionamiento
Protección de la línea RS-485

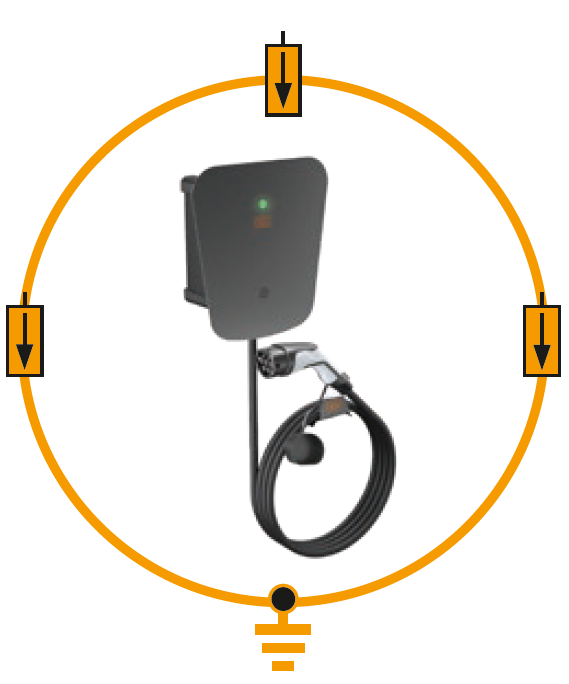

Existen dos opciones diferentes para proteger la línea RS-485 entre el control externo y la caja Wallbox (Modbus RTU):
Para la protección de la línea RS-485 entre el control externo y la Wallbox (Modbus RTU)
Dispositivo de protección en serie,
2 polos, versión 12 V
Barrera pararrayos con función de test, versión 12 V
- Corriente nominal 10 A
- Dispositivo de protección para sistemas multifilares
- Puesta a tierra directa y con bornes de conexión
- sin tornillos
- Ancho reducido de solo 8,7 mm
- Circuito de protección comprobable con Life Control
- Amplio ancho de banda de hasta 100 MHz
Dispositivo de protección en serie,
2 polos, versión 5 V
Barrera pararrayos con función de test, versión 5 V
- Corriente nominal 0,58 A
- Dispositivo de protección para sistemas multifilares
- Puesta a tierra directa y con bornes de conexión
- sin tornillos
- Ancho reducido de solo 8,7 mm
- Circuito de protección comprobable con Life Control
- Alta gama de frecuencias de 0-100 MHz
Descripción de modelos y equipamiento
| Componente | 6570020 | 6570022 | 6570024 | 6570026 | |
Ion Wallbox Basic | Ion Wallbox Llave | Ion Wallbox Basic Protect | Ion Wallbox Key Protect | ||
| 1 | Cubierta frontal | | | | |
| 2 | LED de estado de la caja WallBox | | | | |
| 3 | Protección contra sobretensiones LED de estado | X | X | | |
| 4 | Interruptor de encendido/apagado sin autorización | | X | | X |
Interruptor de encendido/apagado con Autorización (interruptor de llave) | X | | X | | |
| 5 | Enchufe de carga tipo 2 | | | | |
| 6 | Soporte de pared, cable de carga | | | | |
| 7 | Cable de carga de 5 m | | | | |
| 8 | Entrada de cable para línea de alimentación | | | | |
| 9 | Placa de características Ion Wallbox con Código QR | | | | |
| 10 | Controlador de carga Modo 3 | | | | |
| 11 | Fusible 1 A 250VAC 5x20 | | | | |
| 12 | Protección contra sobretensiones Tecnología energética V10 Compact | X | X | | |
| 13 | Protección de la instalación | | | | |
| 14 | Control de la corriente residual DC | | | | |
| 15 | sin tornillos | | | | |
| 16 | Protección contra sobretensiones Técnica de datos MDP 5 V | X | X | | |
| 17 | Protección contra sobretensiones Técnica de datos MDP 12 V | X | X | | |
Mayor conexión con el futuro
OBO ofrece otras soluciones de sistema para la carga optimizada por energía fotovoltaica con la caja Ion Wallbox. Entre ellas se incluyen otras soluciones de protección contra sobretensiones en la distribución de baja tensión, así como soluciones para el la instalación a prueba de incendios de cables y líneas o una amplia selección de sistemas portacables para el tendido de cables, también en garajes subterráneos.
