La nueva generación de derivaciones isCon®
Protección contra el rayo y distancia de separación
En la planificación y realización de una instalación de protección contra el rayo es muy importante impedir descargas de rayos peligrosas entre piezas conductoras (instalaciones eléctricas, conducciones de tubo, etc.). El nivel de techo de complejos de edificios se utiliza frecuentemente como superficie para instalaciones de aire acondicionado, ventilación, de transmisión y de producción de energía. Sin embargo, estas condiciones estructurales tienen que respetar las distancias necesarias entre los dispositivos de captura de la instalación de protección contra el rayo y las instalaciones eléctricas. A fin de respetar la distancia de separación necesaria, OBO ofrece el sistema de protección contra el rayo aislado isCon®.
La derivación isCon® probada

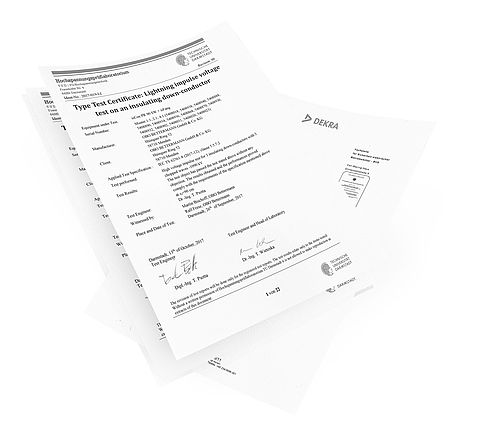

La derivación isCon® aislada y resistente a la alta tensión es la solución moderna para proyectistas y constructores de sistemas de protección contra el rayo con el fin de respetar de forma segura las distancias de separación necesarias. Con su sección de cable normativa cumple las exigencias de la VDE 0185-561-2 (IEC/ EN 62561-2). Su uso seguro en todas las clases de protección contra el rayo queda garantizado tras numerosas pruebas de corriente de rayo según VDE 0185-561-1 (IEC/ EN 62561-1) y según IEC TS 62561-8 con hasta 200 kA (10/350).
OBO es un proveedor innovador e internacional de sistemas de protección contra el rayo y sobretensiones y ha desarrollado una nueva generación de derivaciones isCon® que se adaptan a todo tipo de edificios y satisfacen las necesidades de los clientes. El resultado: siempre existe la derivación isCon® adecuada para las exigencias de cualquier proyecto de protección contra el rayo.
La derivación isCon® es resistente a las llamas según DIN EN 60332-1-2, resistente a las inclemencias del tiempo y libre de halógenos. Es adecuada para el montaje en el exterior y puede instalarse en techos, paredes, hormigón, instalaciones de fachada o en edificios.
La nueva variedad de derivaciones isCon®

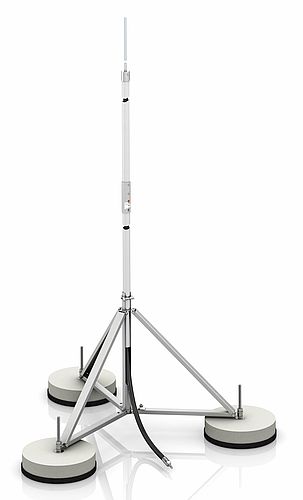

Tras la primera conexión de potencial detrás del elemento de conexión en la barra de captura, la derivación isCon® dependiendo del modelo es sinónimo de una distancia de separación equivalente de 0,45 - 0,9 metros en el aire o el doble de valor en materiales de construcción fijos. Gracias a ello se puede instalar directamente en elementos metálicos y eléctricos.
Con una descarga de rayo directa, la energía generada se deriva al sistema de puesta a tierra del edificio mediante la derivación isCon®. No se produce arco entre la derivación y el objeto a proteger. Las derivaciones isCon® tienen según el tipo una capacidad de derivación probada de 150 - 200 kA de corriente de rayo (10/350 μs) y se pueden utilizar en las áreas más diversas.

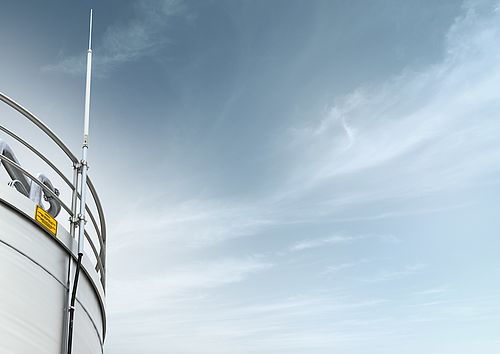

La derivación de descarga deslizante isCon® Professional+ ha sido diseñada y certificada para la instalación en áreas EX. La cubierta exterior gris adicional garantiza la protección contra tensiones de contacto peligrosas según VDE 0185-305-3 (IEC/ EN 62305-3).
La derivación isCon® gris claro (isCon® ProPl 75 LGR) es adecuada entre otras para una instalación en tierra. Si se instala fuera de tierra, se puede pintar de color, por ejemplo, con el color de la fachada. Este conducto cumple además las exigencias de protección contra tensiones de paso y de contacto según VDE 0185-305-3, párrafo 8.1. Por ejemplo, en la zona de la entrada a edificios puede sustituir en los últimos 3 metros al pararrayos normal para proteger a las personas contra tensiones de contacto peligrosas.

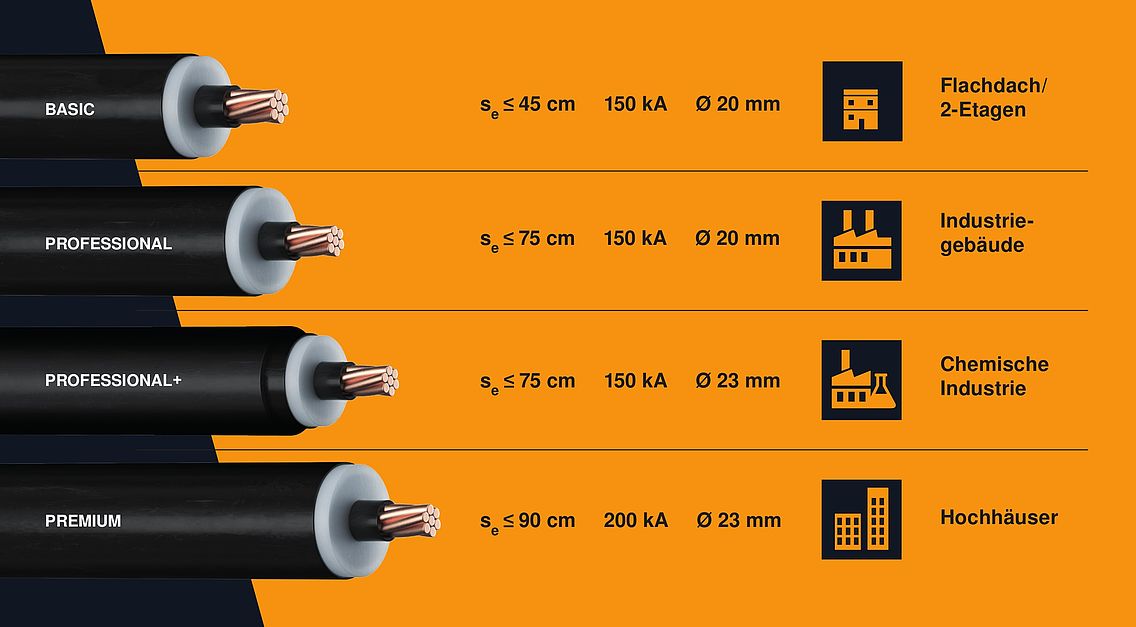

La derivación isCon® se suministra como género al metro en cinco variantes.
isCon® BA 45 SW, negro, n.º art. 5408 014 (BASIC)
isCon® Pro 75 SW, negro, n.º art. 5408 008 (PROFESSIONAL)
isCon® ProPl 75 SW, negro, n.º art. 5408 002, 5408 004, 5408 006 (PROFESSIONAL+)
isCon® ProPl 75 LGR, gris claro, n.º art. 5407 995, 5407 997 (PROFESSIONAL+)
isCon® PR 90 SW, negro, n.º art. 5408 018 (PREMIUM)
Encontrará más material de información e instrucciones de montaje detalladas online en el área de descarga de servicios.
