Serie enchufable de dispositivos PDP (-OS) para la protección MSR fiable
Protección combinada contra rayos y sobretensiones para tecnologías de la información y de automatización
La tecnología de medición, control y regulación (MSR) es la clave de las empresas de la industria moderna.
En la era de la Industria 4.0, esta tecnología permite el control automatizado y la supervisión a distancia de equipos, sensores y actuadores. Para garantizar la disponibilidad de los equipos y evitar pérdidas económicas por pérdidas de producción, los dispositivos de protección contra sobretensiones de OBO protegen el sistema electrónico de daños por impactos de rayo y sobretensiones.
Con sus tapas enchufables, los dispositivos universales de protección de líneas de datos de la serie PDP completan la gama de productos OBO en el ámbito de la protección MSR. Además, los dispositivos PDP-OS permiten una señalización óptica y una señalización a distancia.
- Tapas enchufables
- Probado según DIN EN 61643-21 (D1/C2)
- Gama de frecuencias de hasta 100 MHz
- Modelos disponibles para sistemas de blindaje con puesta a tierra directa o indirecta
- Máx. intensidad de descarga Itotal 20 kA
- Valor cresta de corriente de rayo Iimp 2,5 kA
- Intensidad nominal de descarga hilo-hilo e hilo-tierra In 10 kA
- Puesta a tierra mediante carril DIN o línea de conexión
Tapas enchufables

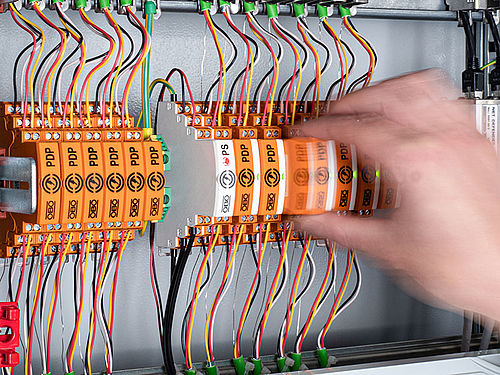

La protección enchufable para líneas de datos PDP garantiza una alta disponibilidad de los equipos, ya que las tapas se pueden sustituir fácilmente y sin interrumpir la señal en caso de mantenimiento.
De este modo, se evita el recableado. Además, la codificación de tensión integrada en las tapas y en las piezas inferiores evita errores de asignación.

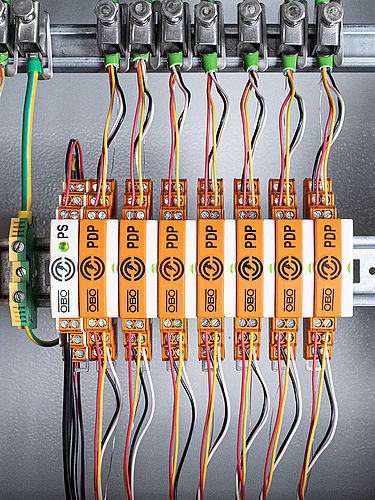

PDP-OS con señalización óptica
En combinación con la fuente de alimentación PS, los dispositivos PDP-OS también cuentan con un indicador de funcionamiento LED para la señalización óptica.
Esto permite saber a simple vista si el sistema conectado sigue estando protegido. A través de la fuente de alimentación, también es posible la señalización a distancia.

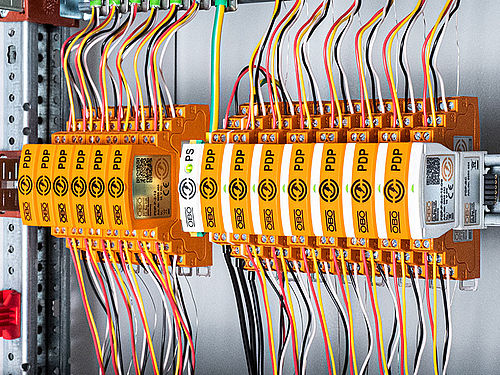

Por cada fuente de alimentación, se puede conectar y supervisar un bloque con hasta 25 dispositivos de protección contra sobretensiones.
Todos los modelos PDP-OS se pueden combinar sin problemas en un solo bloque.
En ese caso, la fuente de alimentación se encarga de la señalización a distancia de todo el bloque.
La nueva generación para la protección de líneas de datos: múltiples usos
Todos los dispositivos de la serie PDP (-OS) se pueden utilizar para diversos fines dentro de una gama de frecuencias de hasta 100 MHz. La protección enchufable de líneas de datos, probada según DIN EN 61643-21 (D1/C2), ofrece una protección MSR fiable.
Hay cuatro modelos de PDP disponibles, de 5, 12, 24 y 48 V por cada 2 o por cada 2 x 2 hilos de señal por línea.
Puesto que las líneas de datos son especialmente susceptibles a las perturbaciones debido a su sensible nivel de señal, se utilizan blindajes de cable para minimizarlas. Para proteger un equipo eficazmente, es importante conectar los blindajes de cable por los dos lados de la conexión equipotencial. La conexión puede ser directa o indirecta. Por este motivo, existen modelos de dispositivos de la serie PDP para sistemas de blindaje con puesta a tierra tanto directa como indirecta.
